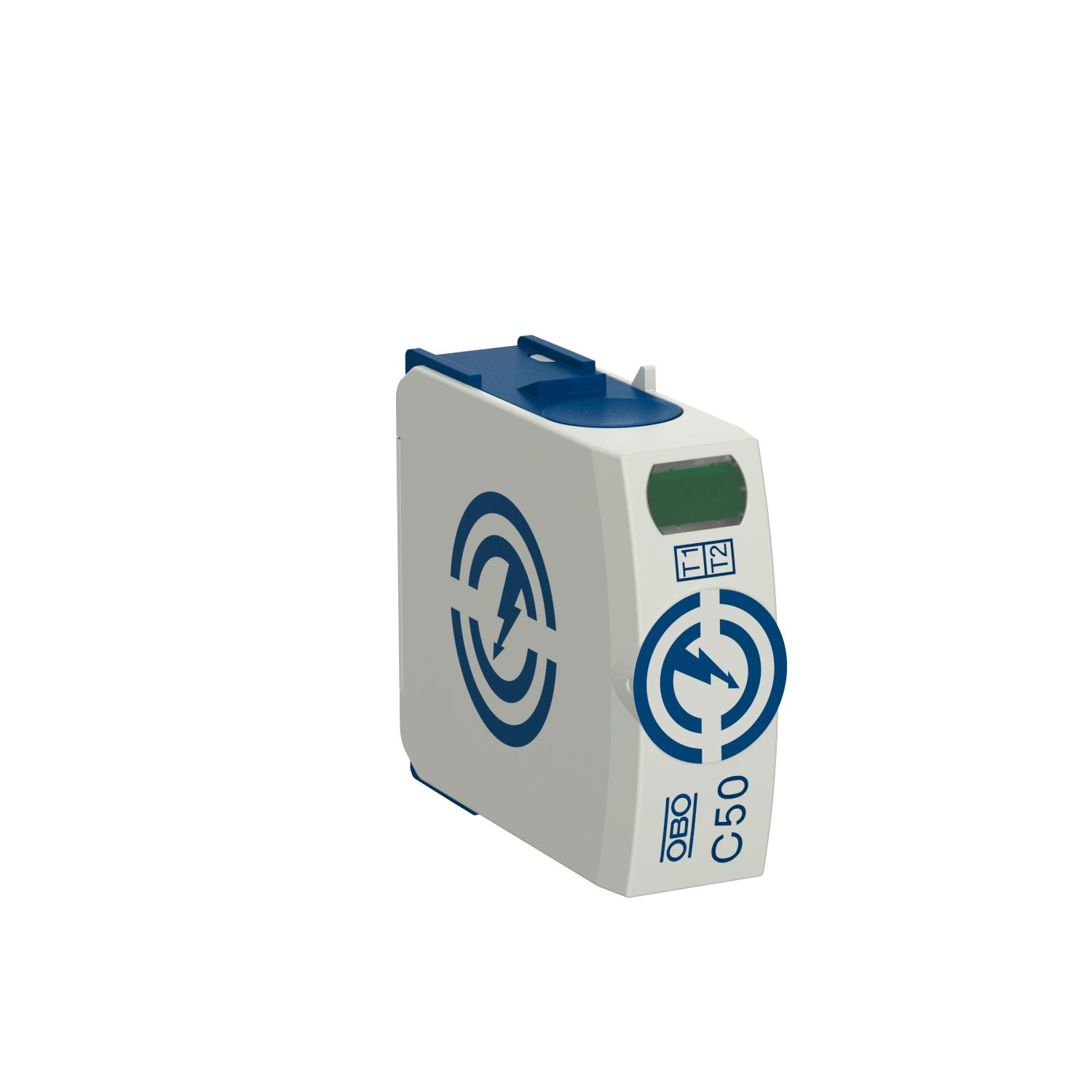

Oberteil NPE-C50

Art.Nr. 5095609 | EAN 4012196337620 | ELDAS-Nr. 808 411 189

Art.Nr. / Typ	5095609 / C50-0-255

Ausführung der Pole	N/PE

Höchste Dauerspannung AC	255 V

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

Oberteil NPE, Blitzstrom-Kombiableiter Typ 1+2
• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis zu 50kA (10/350) gesamt

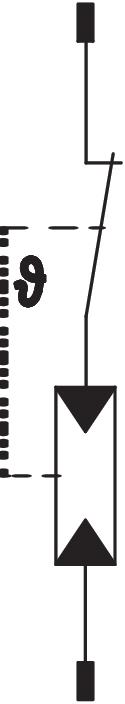

• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0

* Komplett = Ober- und Unterteil

Technische Daten

Technische Daten

Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung der Pole	N/PE
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	50 kA
Blitzstoßstrom (10/350) [gesamt]	50 kA
Dimension	255V
Drehmoment	4 Nm
Fernsignalisierung	nein
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Höchste Dauerspannung AC	255 V
Integrierte Vorsicherung	nein
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	25 kA
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²

Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	80 kA
Mindestabstand	1,5 mm
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	30 kA
Nennableitstoßstrom (8/20 µs) [L-N]	30 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	50 kA
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Polzahl	1
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
SPD nach UL 1449	Type 4
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Zulassungen	VDE
