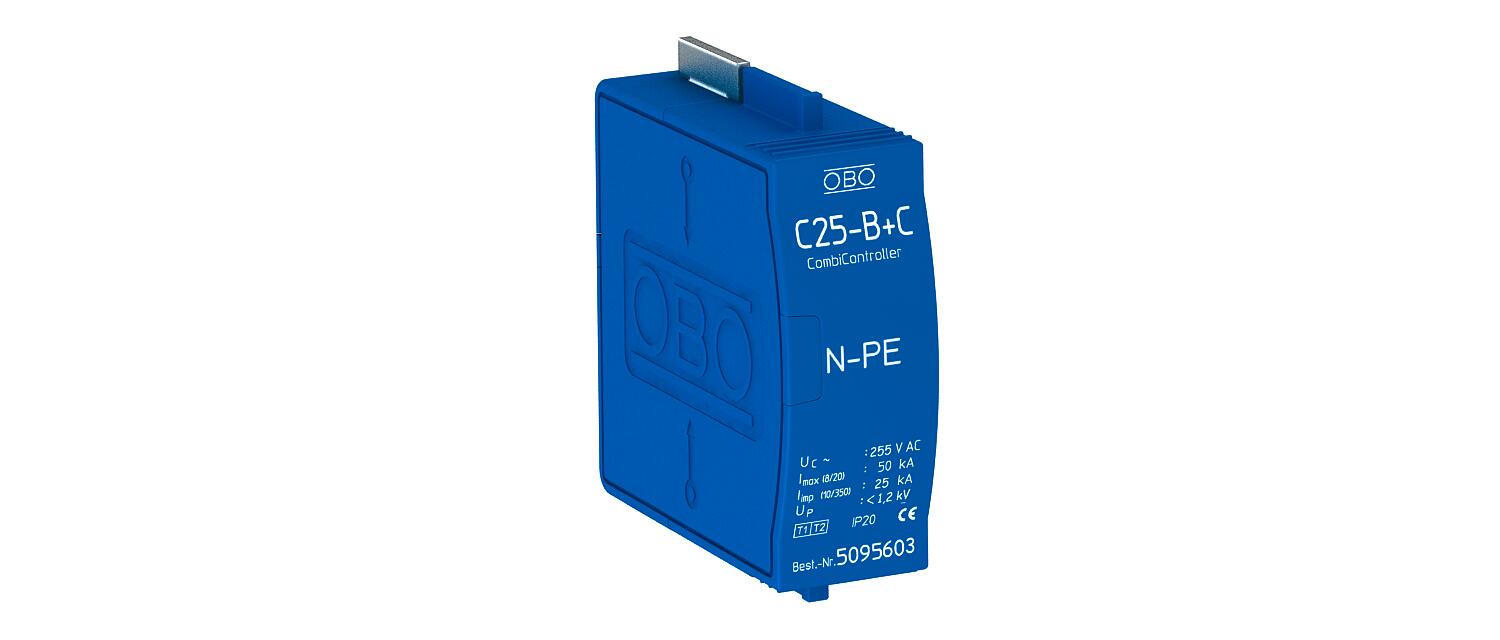

Oberteil Summen-Funkenstrecke zwischen N und PE 255 V
Art.Nr. 5095603 | EAN 4012195919391 | ELDAS-Nr. 808 909 039
- Produktbeschreibung
-
ProduktbeschreibungSteckbare Summen-Funkenstrecke zum Einsatz zwischen Neutralleiter (N) und Schutzleiter (PE). Geeignet zum Einsatz in Kombination mit:
• CombiController Typ V 25-B+C
• SurgeController Typ V 20-C
• SurgeController Typ V 10-C
* Komplett = Ober- und Unterteil
-
- Technische Daten
-
Anschlussmöglichkeiten
Ableitstoßstrom (8/20 µs) [gesamt] 30 kA Ansprechzeit <100 ns Ausblasend nein Ausführung 1-polig Oberteil; 255V Ausführung der Pole N/PE Betriebstemperatur max. 80 °C Betriebstemperatur min. -40 °C Blitzstoßstrom (10/350 μs) 25 kA Dimension 255V Fernsignalisierung nein Folgestromlöschvermögen (eff) [N-PE] 0,1 kA Höchste Dauerspannung AC 255 V Leiterquerschnitt starr (ein-/mehrdrähtig) max. 35 mm² Leiterquerschnitt starr (ein-/mehrdrähtig) min. 2,5 mm² LPZ 0→2 Max. netzseitiger Überstromschutz 160 Maximale Vorsicherung 160 A Maximaler Ableitstoßstrom (8/20 μs) 50 kA Montageart auf Basiselement Nennableitstoßstrom (8/20 µs) 30 kA Nennableitstoßstrom (8/20 µs) [N-PE] 30 kA Nennspannung AC (50 / 60 Hz) 230 V Netzform sonstige Schutzart IP20 Signalisierung am Gerät keine SPD nach EN 61643-11 Typ 1+2 SPD nach IEC 61643-1 class I+II - Alle Typen
