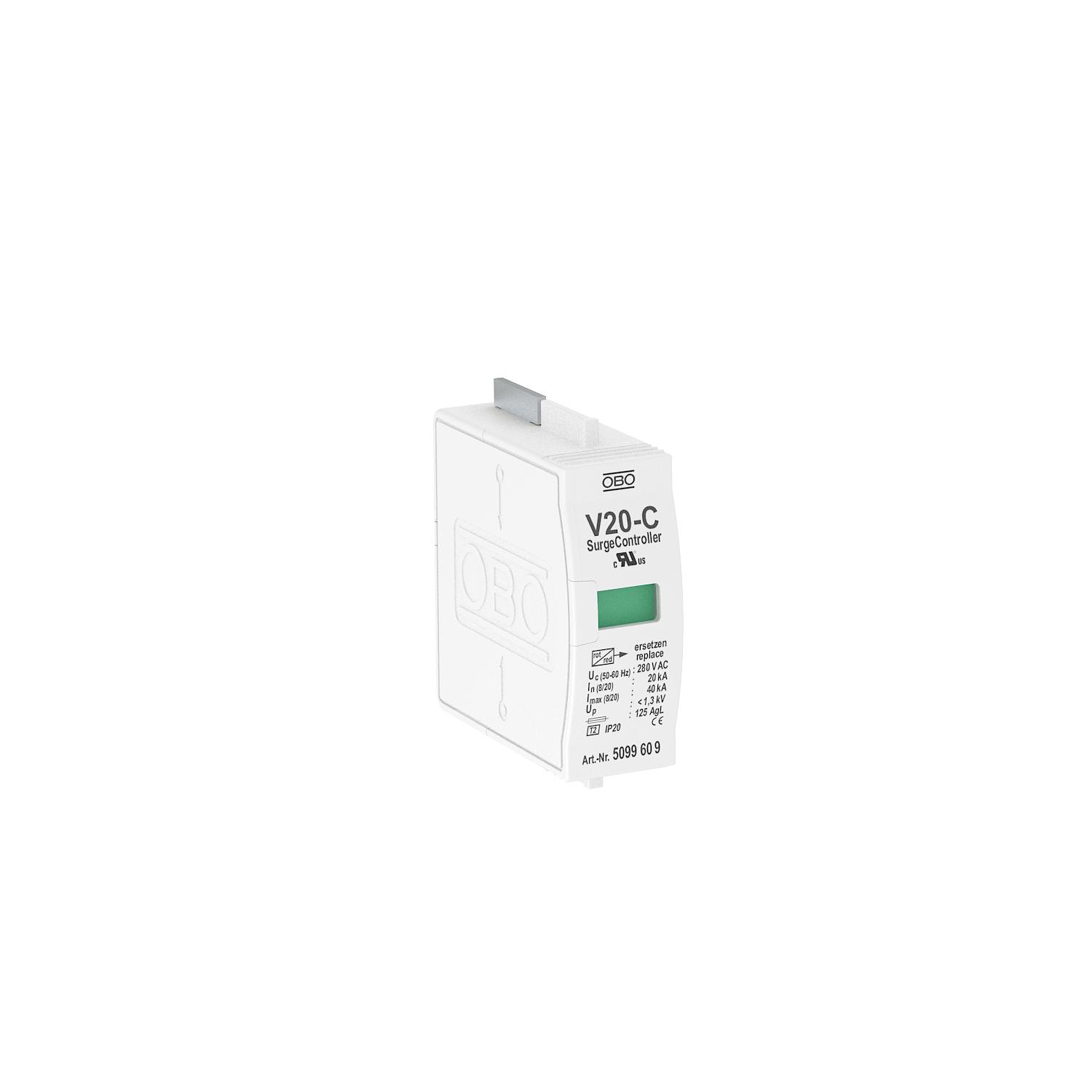

Oberteil Überspannungsableiter 280 V

Art.Nr. 5099609 | EAN 4012195396918 | ELDAS-Nr. 808 429 009

1
IP20
Produktbeschreibung

Produktbeschreibung

Oberteil - Typ 2 Überspannungsableiter

• Steckbares Oberteil, Oberteil ohne Werkzeug vom Unterteil zu trennen

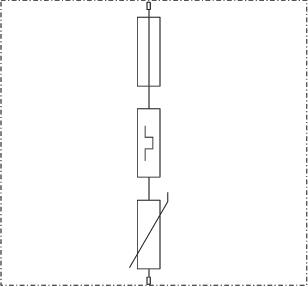

• Inkl. thermischer Abtrennvorrichtung und optischer Defektanzeige
• Hohe Stromleitfähigkeit bei langer Lebensdauer
  • Russland, GOST The State Committee for Standards
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Ungarn
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • EurAsian Conformity
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 1 auf 2
Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt] 20 kA
Ansprechzeit <25 ns
Ausblasend nein
Ausführung 1-polig Oberteil; 280V
Ausführung der Pole 1
Betriebstemperatur max. 80 °C
Betriebstemperatur min. -40 °C
Dimension 280V
Fernsignalisierung nein
Höchste Dauerspannung AC 280
Höchste Dauerspannung DC 350
Integrierte Vorsicherung nein
Leiterquerschnitt flexibel (feindrähtig) min. 25 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max. 35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min. 2,5 mm²
LPZ 1→2
Max. netzseitiger Überstromschutz 125
Maximale Vorsicherung 125 A
Maximaler Ableitstoßstrom (8/20 μs) 40 kA
Montageart auf Basiselement
Nennableitstoßstrom (8/20 µs) 20 kA
Nennableitstoßstrom (8/20 µs) [L-N] 20 kA
Nennspannung AC (50 / 60 Hz) 230 V
Netzform TN
Prüfklasse Typ 2 ja
Schutzart IP20
Signalisierung am Gerät optisch
SPD nach EN 61643-11 Typ 2
SPD nach IEC 61643-1 class II
Alle Typen

Alle Typen

Typ Ausführung der Pole Höchste Dauerspannung AC Schutzart ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
V20-C 0-75 1 75 IP20 808 416 529 5099579
1 Stück 59,95 CHF Preis / 1 Stück
V20-C 0-280 1 280 IP20 808 429 009 5099609
1 Stück 63,45 CHF Preis / 1 Stück
V20-C 0-550 1 550 IP20 808 429 109 5099617
1 Stück 69,20 CHF Preis / 1 Stück
