Potentialausgleichsschiene für Innenbereich, VDE-geprüft 217 | 63 | 67,5 | | grau

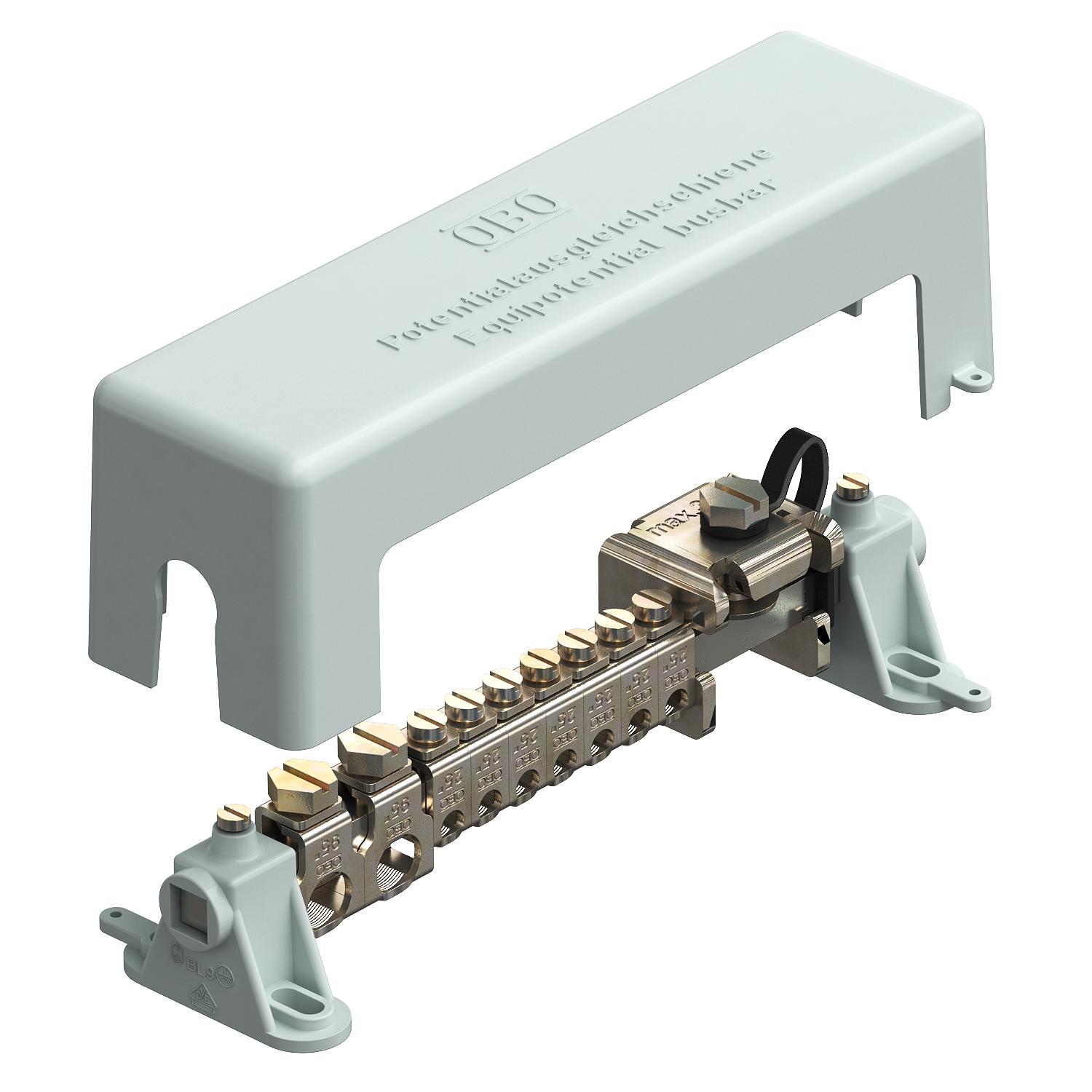

Potentialausgleichsschiene für Innenbereich, VDE-geprüft

Art.Nr. 5015650 | EAN 4012195378556 | ELDAS-Nr. 150 570 049

Art.Nr. / Typ

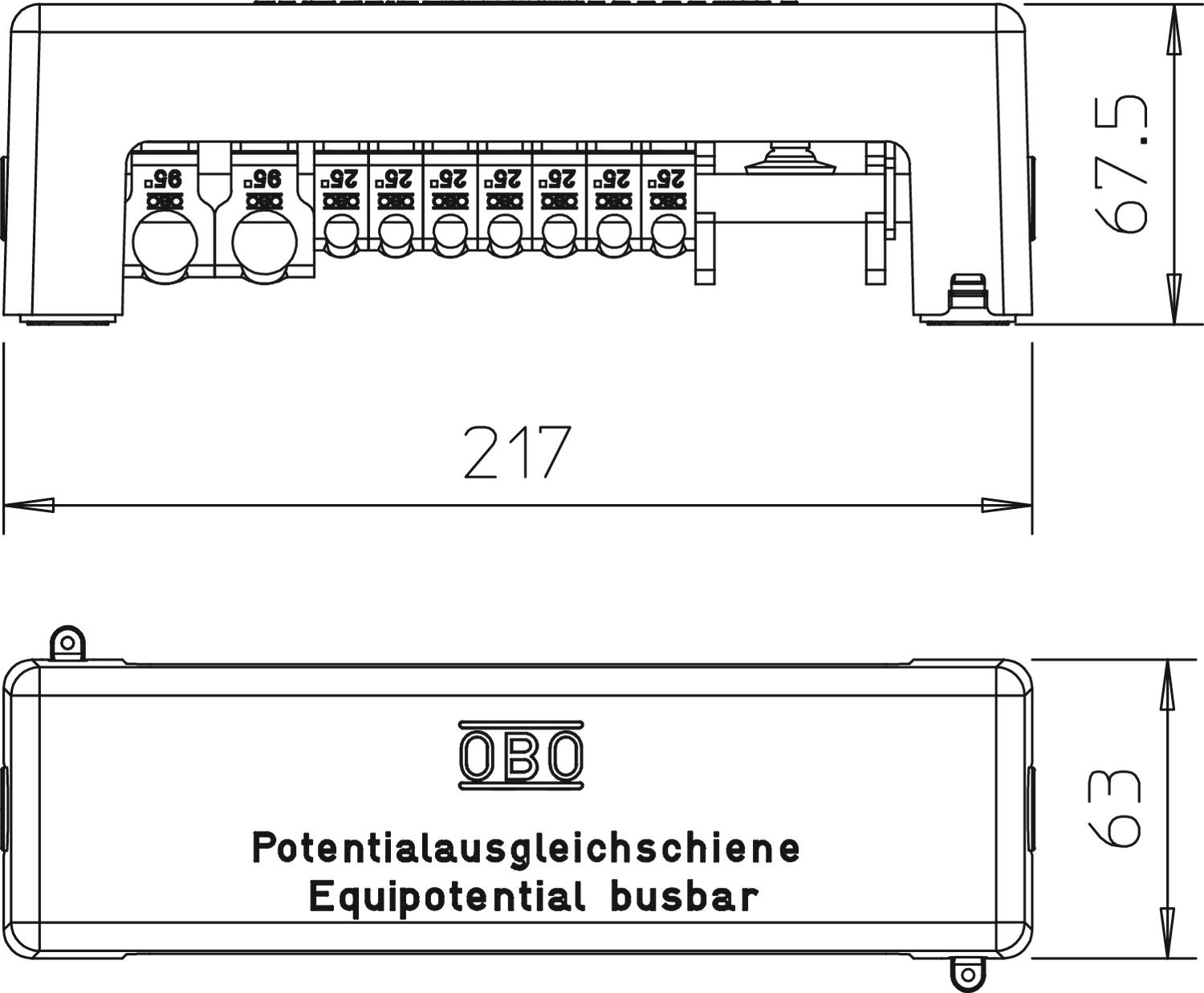

Länge	217 mm

Breite	63 mm

Höhe	67,5 mm

Farbe	grau

Produktbeschreibung

Produktbeschreibung

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305

• nach VDE 0618, Teil 1
• mit Klemmschiene 10 x 10 mm aus Messing, vernickelt
• mit kontaktsicheren Reihenklemmen aus Stahl, galvanisch verzinkt
• Abdeckhaube und Schienenböcke aus Polystyrol, grau
• Abdeckhaube plombierbar / beschriftbar
• blitzstromtragfähig 100 kA (10/350)
• Zugbügel mit Schraubensicherung gegen Selbstlockern (z. B. in der Industrie gefordert)

Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen bis 16 mm² (max. Ø 7 mm)
• 2 ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen bis 70 mm² (max. Ø 13,5 mm)
• 1 Flachleiter 30 x 3,5 mm

mit plombierbarer Abdeckhaube,
aus schlagfestem Kunststoff

Technische Daten

Technische Daten

Anzahl Anschluss Flachleiter bis 30 mm	1
Anzahl Anschluss Leitung bis 25 mm² starr	7
Anzahl Anschluss Leitung bis 95 mm² starr	2
Ausführung	mit Abdeckhaube
Bauform	Aufbau modular
Breite	63 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	1,6681 kg CO₂e / 1 Stück
Dimension	217mm
Farbe	grau

Höhe	67,5 mm
Isolator	ja
Länge	217 mm
Oberfläche der Klemme	galvanisch verzinkt
Oberfläche der Kontaktschiene	vernickelt
Werkstoff	Messing
Werkstoff der Klemme	Stahl
Werkstoff der Kontaktschiene	Messing

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
1801 VDE	217 mm	63 mm	67,5 mm	grau	150 570 049	5015650	Stück	1 Stück	38,86 CHF Preis / 1 Stück
1801 12x25 1x95	217 mm	63 mm	67,5 mm	grau	-----	5015683	Stück	1 Stück	38,86 CHF Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Abdeckhaube für 1801 VDE	1801 AH	150 910 009	5015707	Stück	1 Stück	5,76 CHF Preis / 1 Stück
Schienenböcke für 1801 VDE	1801 SCH	150 910 039	5015715	Stück	10 Stück	2,99 CHF Preis / 1 Stück

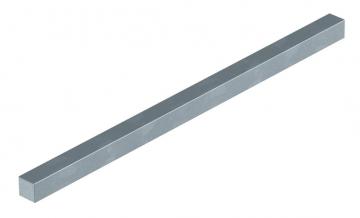

Kontaktleiste für 1801 VDE	1801 KL1	150 910 019	5015723	Stück	1 Stück	16,34 CHF Preis / 1 Stück
Klemme Flachleiter bis FL 30 für 1801 VDE	1801 RK30	150 910 149	5015731	Stück	1 Stück	5,10 CHF Preis / 1 Stück
Klemme Rundleiter bis 25 mm² für 1801 VDE	1801 RK25	150 910 029	5015758	Stück	10 Stück	1,66 CHF Preis / 1 Stück
Klemme Rundleiter ab 25 mm² für 1801 VDE	1801 RK95	150 910 049	5015766	Stück	10 Stück	2,38 CHF Preis / 1 Stück
Klemme Flachleiter ab FL 30 für 1801 VDE	1801 RK40	150 910 249	5015774	Stück	1 Stück	9,63 CHF Preis / 1 Stück
