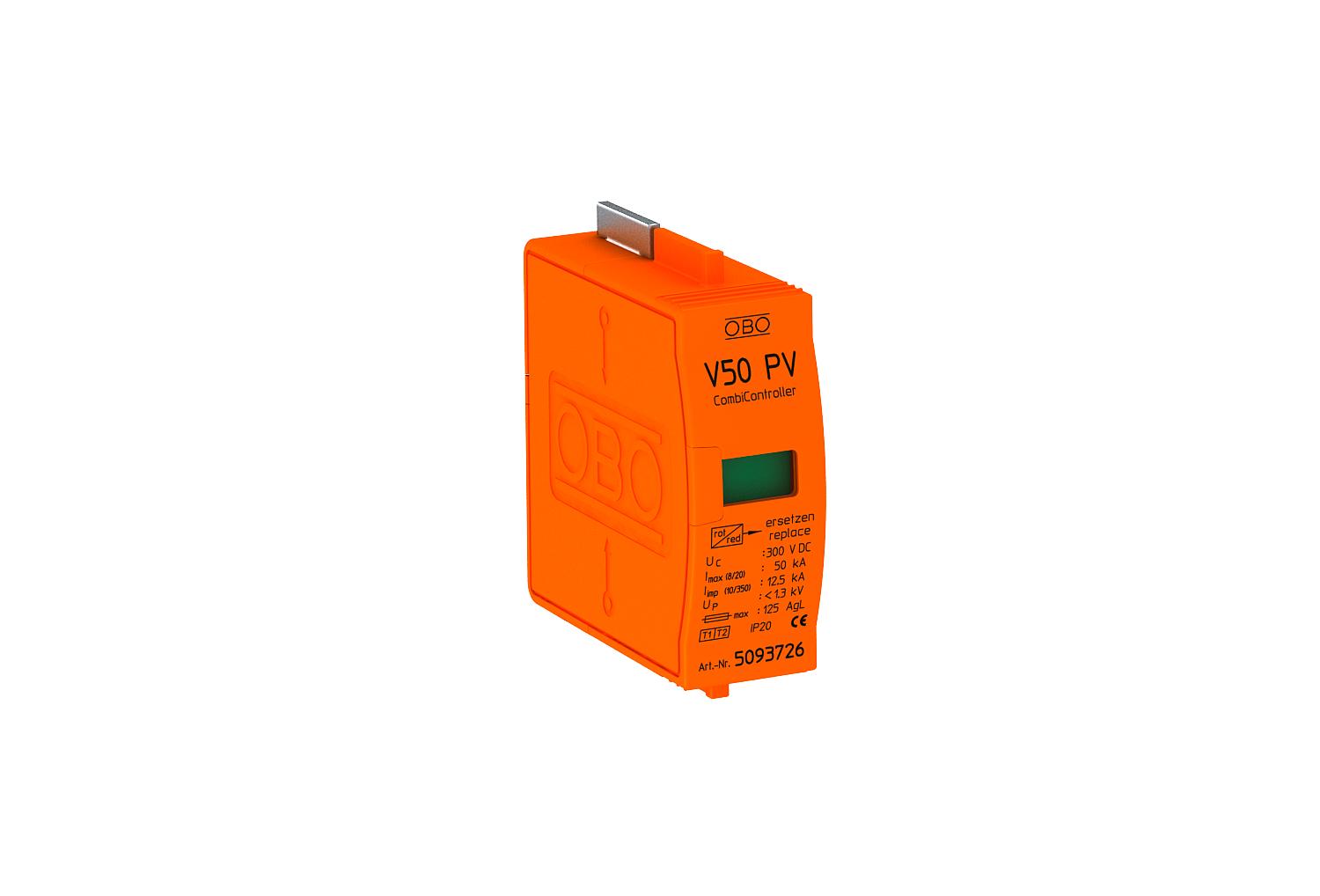

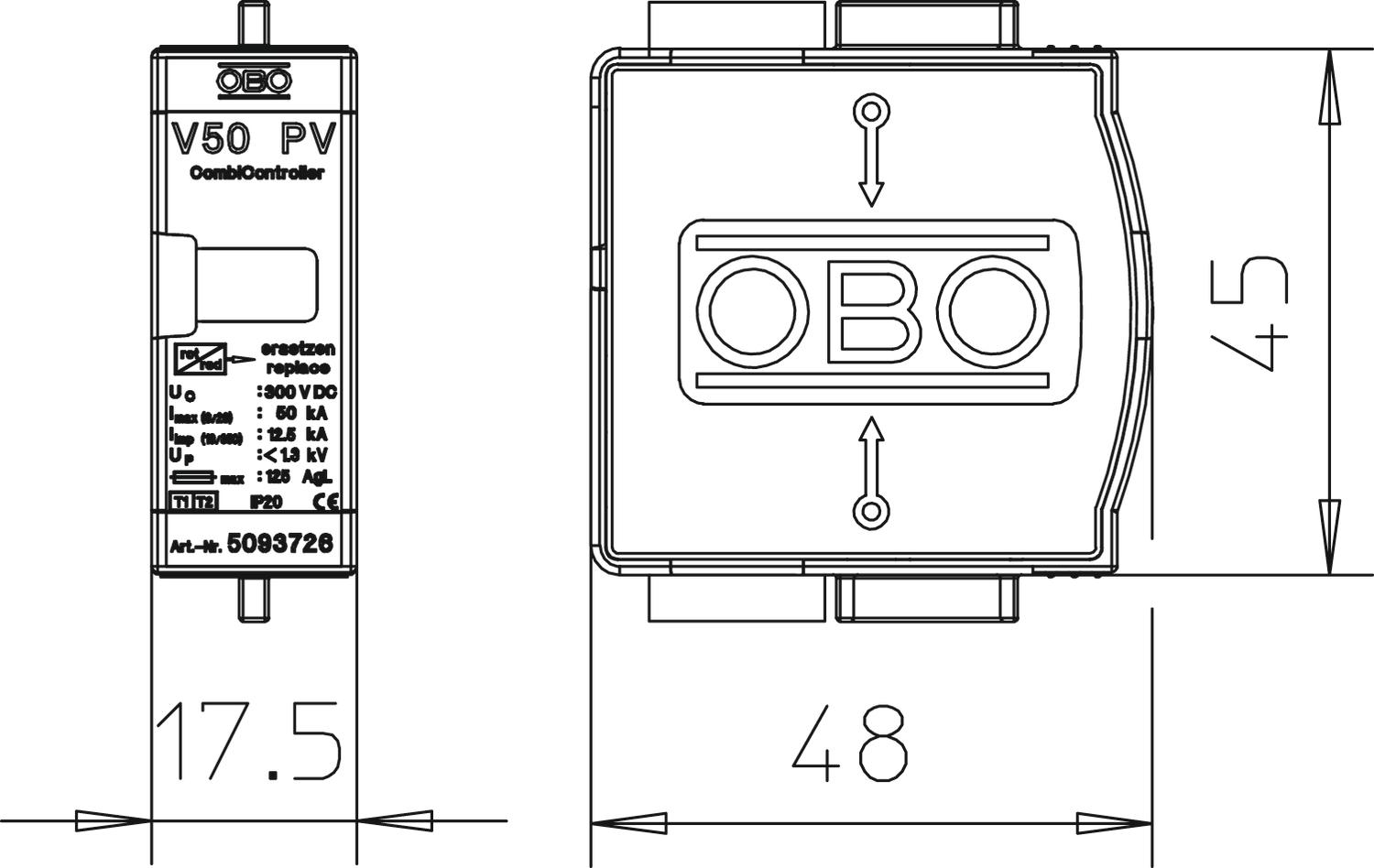

PV-Oberteil - Blitz- und Überspannungsableiter Typ 1+2 1 | 280 | IP20

PV-Oberteil - Blitz- und Überspannungsableiter Typ 1+2

Art.Nr. 5093726 | EAN 4012195708841 | ELDAS-Nr. 808 481 109

Art.Nr. / Typ	5093726 / V50-B+C 0-300PV

Ausführung der Pole	1

Höchste Dauerspannung AC	280 V

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

CombiController Oberteil - Typ 1+2 Kombiableiter für Photovoltaik-Anlagen

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 12,5 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 1,3 kV pro Pol (Y-Schaltung: 2,6 KV und Uoc max = 600V DC)
• Ableiter, steckbar mit thermisch-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
• Hohe Stromleitfähigkeit bei langer Lebensdauer

Anwendung: PV-Anlagen mit Blitzschutzanlage
Oberteil

Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	30 kA
Ansprechzeit	<25 ns
Ausführung	1-polig, PV-Oberteil mit Y-Basis bis 600V DC
Ausführung der Pole	1
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Blitzstoßstrom (10/350 μs)	12,5 kA
Blitzstoßstrom (10/350) [gesamt]	12,5 kA
Dimension	300V DC
Höchste Dauerspannung AC	280 V
Höchste Dauerspannung DC	300 V
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²

Leiterquerschnitt starr (ein-/mehrdrähtig) min.	2,5 mm²
LPZ	0→2
Max. netzseitiger Überstromschutz	125
Maximale Vorsicherung	125 A
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Nennableitstoßstrom (8/20 µs)	30 kA
Nennableitstoßstrom (8/20 µs) [L-N]	30 kA
Schutzart	IP20
Schutzpegel [L-N]	≤1,3
SPD nach EN 61643-11	Typ 1+2
SPD nach IEC 61643-1	class I+II
