PV-Überspannungsschutz V20, 1000 V DC mit Fernsignalisierung 3 | IP20

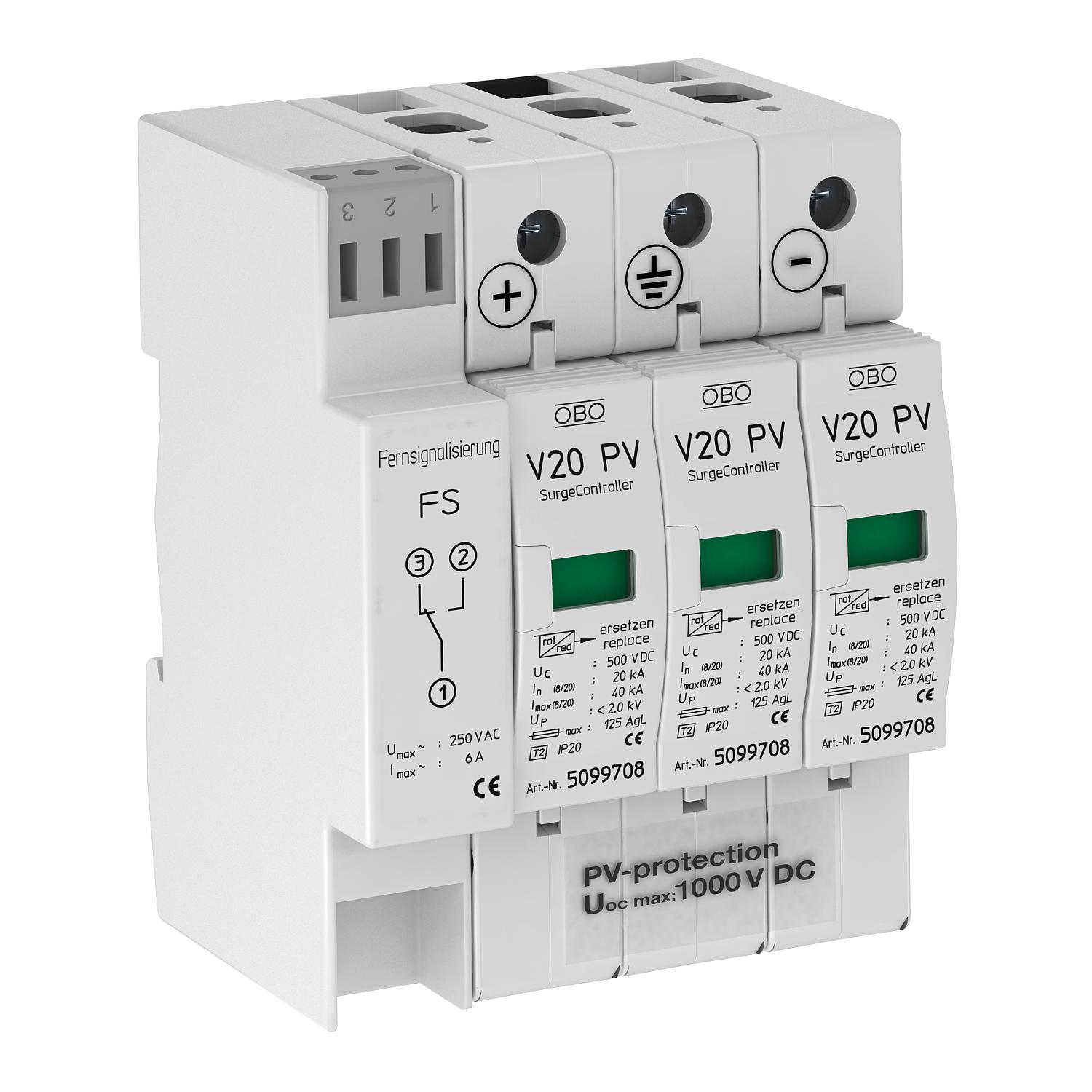

PV-Überspannungsschutz V20, 1000 V DC mit Fernsignalisierung

Art.Nr. 5094574 | EAN 4012195648482 | ELDAS-Nr. 808 417 359

Art.Nr. / Typ

Ausführung der Pole	3

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

V20 Überspannungsableiter Typ 2 für PV-Anlagen mit FS-Kontakt als potentialfreier Wechsler

• Kompletteinheit aus steckbarem Varistor-Ableiter mit Abtrennvorrichtung
• Fehlerresistente Y-Schaltung nach VDE 0100-712 (EN 50539-12)
• Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 geprüft nach EN 50539-11 (VDE / KEMA)
• Ableitvermögen bis 40 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 4,0 kV und Uoc max = 1000V DC
• mit optischer Funktionsanzeige zum Einsatz in Verteilergehäusen

Anwendung: PV-Anlagen ohne oder mit getrennter Blitzschutzanlage

Technische Daten

Technische Daten

Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung	3-polig für PV-Systeme mit FS
Ausführung der Pole	3
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Dimension	1000V DC
Fernsignalisierung	ja
FM-Kontakte	Wechsler
Höchste Dauerspannung DC	1000 V
Leiterquerschnitt flexibel (feindrähtig) min.	25 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	2,5 mm²

LPZ	1→2
Max. netzseitiger Überstromschutz	125
Maximale Vorsicherung	125 A
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	20 kA
Netzform	sonstige
Netzform DC	ja
Prüfklasse Typ 2	ja
Schutzart	IP20
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 2
SPD nach IEC 61643-1	class II

Alle Typen

Alle Typen

Typ	Ausführung der Pole	Schutzart	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
V20-C 3-PH-1000	3	IP20	808 413 309	5094608	Stück	1 Stück	236,30 CHF Preis / 1 Stück
V20-C 3PHFS-1000	3	IP20	808 417 359	5094574	Stück	1 Stück	276,60 CHF Preis / 1 Stück
