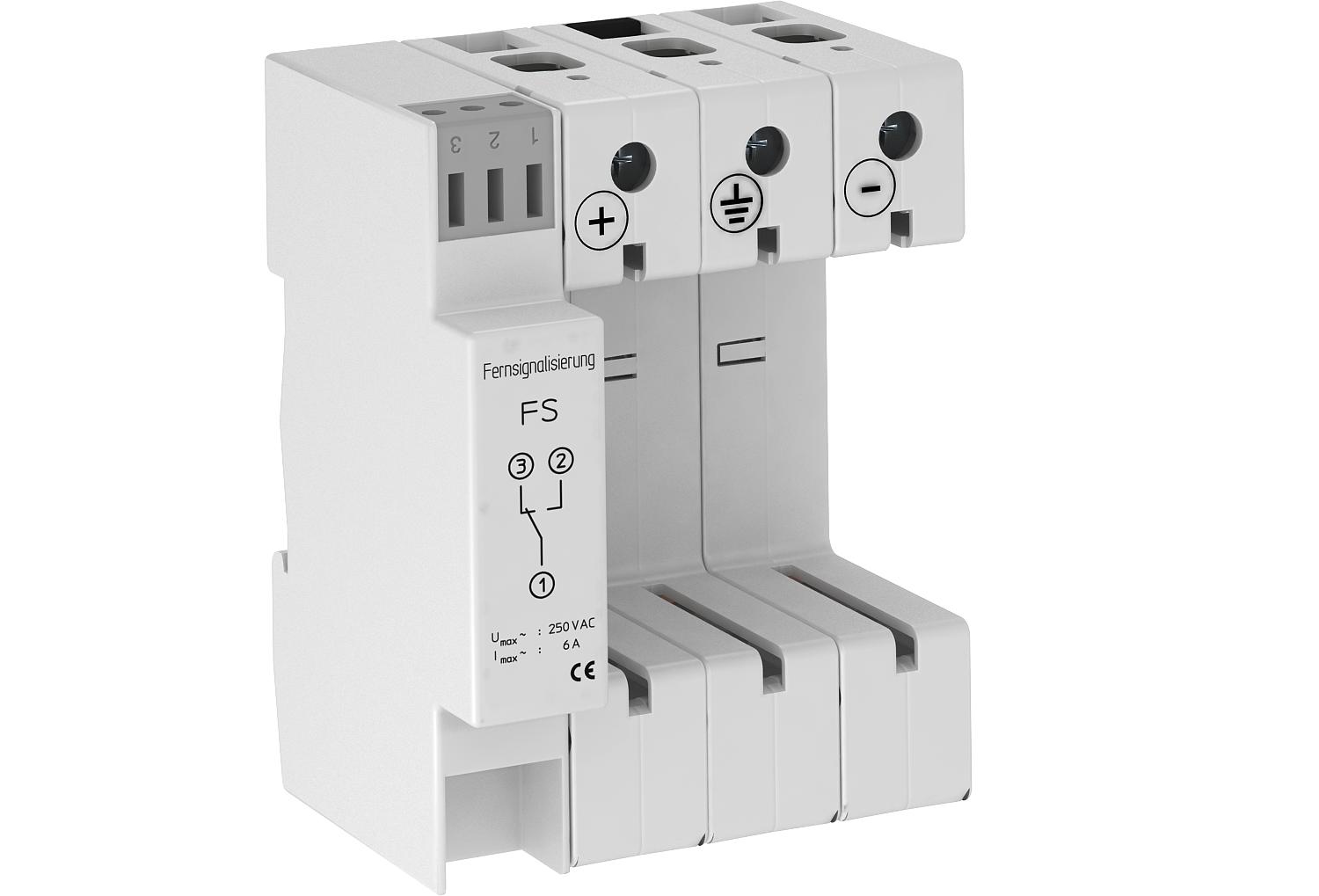

PV-Unterteil, 3-polig in Y-Schaltung mit Fernsignalisierung

Art.Nr. 5096646 | EAN 4012195648499 | ELDAS-Nr. 808 944 509

Produktbeschreibung

Produktbeschreibung

Unterteil für Photovoltaikanlagen bis Uoc=1000V (Y-Schaltung)

• Passend zu V50- und V25-B+C Oberteilen Typ 1+2 Kombiableiter
• Passend zu V20-C Oberteilen Typ 2 Überspannungsableitern
• Schutzbeschaltung gegen Quer- u. Längsspannungen

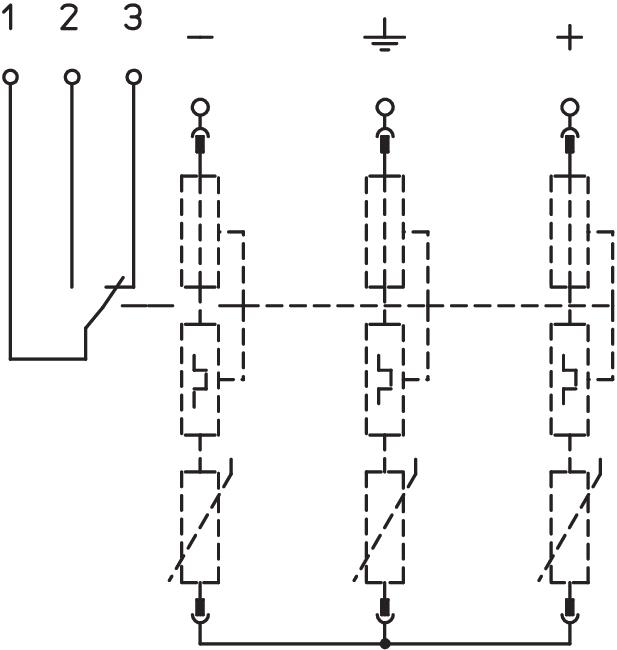

• Y-Schutzschaltung
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-440)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-385)
• niedriger DC-Schutzpegel: < 2,6 kV (Uoc max = 600V DC mit V50-B+C/0-280)
• -FS mit Fernsignalisierung, potentialfreiem Wechslerkontakt, zur Funktionsüberwachung
• Gekennzeichnete Anschlüsse

Anwendung: In Photovoltaikanlagen zwischen PH-Modulen und Wechselrichter.
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Kombinationsschutzgerät aus Typ 1 und Typ 2
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 0 auf 1
  • Übergang von LPZ 1 auf 2
  • Fernsignalisierung
  • Installation electrotechnical expertise
Technische Daten

Technische Daten

Ausführung 3-polig Y-Schaltung für PV-Anlagen mit FS
Ausführung der Pole 3
Betriebstemperatur max. 80 °C
Betriebstemperatur min. -40 °C
Dimension Y-PH DC
Fernsignalisierung ja
Leiterquerschnitt starr (ein-/mehrdrähtig) max. 35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min. 2,5 mm²
Schutzart IP20
Alle Typen

Alle Typen

Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
V20-C U-3PH-Y-FS 808 944 509 5096646
1 Stück 78,40 CHF Preis / 1 Stück
