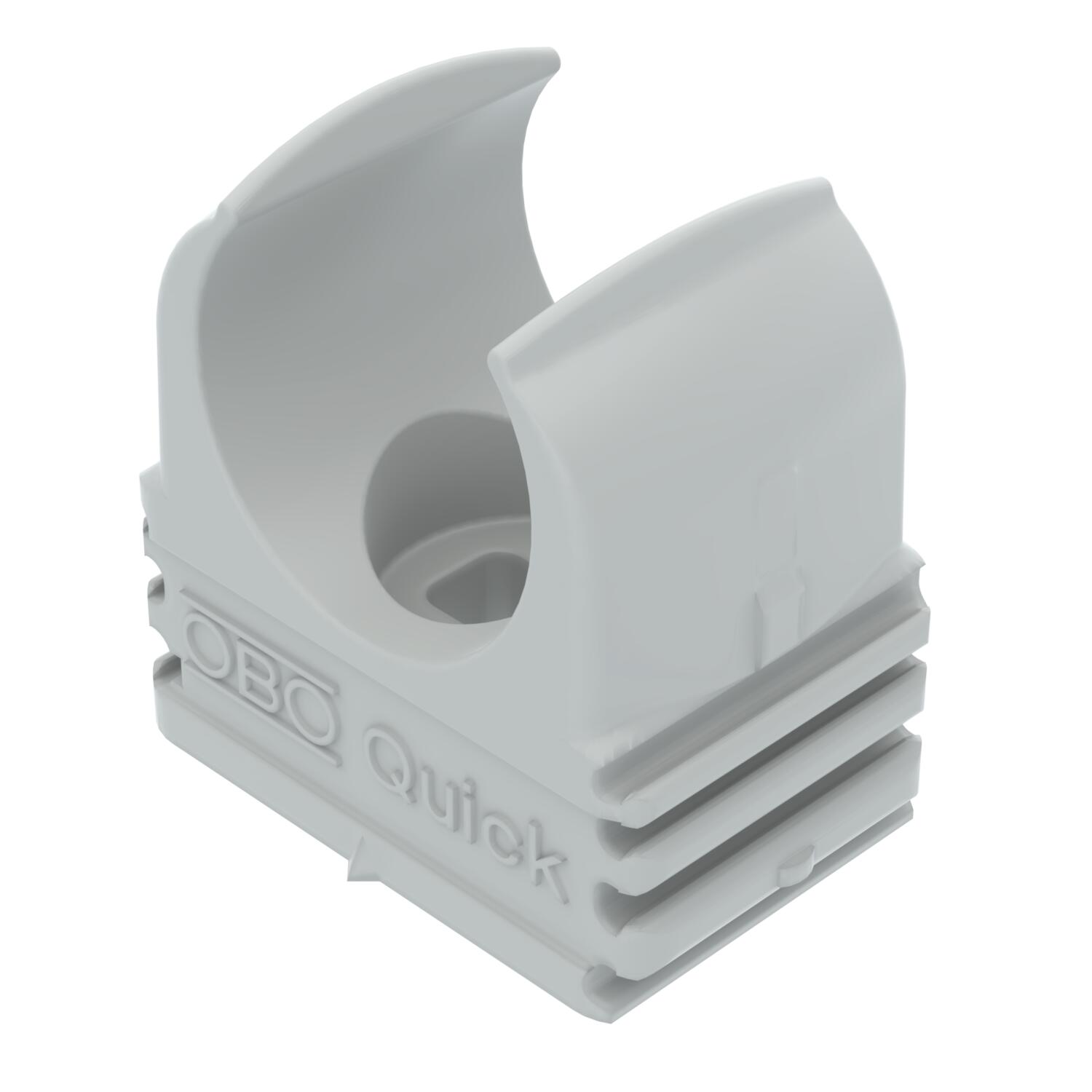

Quick-Schelle, lichtgrau

Art.Nr. 2149004 | EAN 4012195583219 | ELDAS-Nr. 126 909 400

Art.Nr. / Typ

Nenngröße/Text

Produktbeschreibung

Produktbeschreibung

Aufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder starQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.

Technische Daten

Technische Daten

Anreihbar	ja
Anzahl der Kabel/Rohre	1
Auszugwerte	65 N
Befestigungsart	Schraubloch
Bruchlast	0,07 kN
Dimension	M16
Farbe	lichtgrau; RAL 7035
flammwidrig	nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
Geschlossen	nein
Halogenfrei	ja

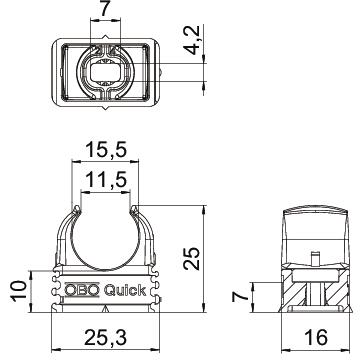

Maß A	25,3 mm
Maß B	16 mm

Maß C	11,5 mm
Maß D	15,5 mm
Maß E	7 mm
Maß F	4,2 mm
Maß H	25 mm
Maß h	10 mm
Mit Einlage	nein
Nenngröße/Text	M16
Spannbereich D max.	16 mm
Spannbereich D min.	16 mm
UV-beständig	nein
Werkstoff	Polypropylen

Alle Typen

Alle Typen

Typ	Nenngröße/Text	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
2955 M16	M16	126 909 400	2149004	Stück	100 Stück	11,79 CHF Preis / 100 Stück
2955 M20	M20	126 909 500	2149010	Stück	100 Stück	19,45 CHF Preis / 100 Stück
2955 M25	M25	126 909 600	2149016	Stück	100 Stück	37,55 CHF Preis / 100 Stück
2955 M32	M32	126 909 700	2149022	Stück	50 Stück	43,08 CHF Preis / 100 Stück
2955 M40	M40	126 909 800	2149028	Stück	50 Stück	47,05 CHF Preis / 100 Stück
2955 M50	M50	126 909 900	2149034	Stück	25 Stück	87,67 CHF Preis / 100 Stück
2955 M63	M63	126 909 910	2149040	Stück	20 Stück	131,53 CHF Preis / 100 Stück
