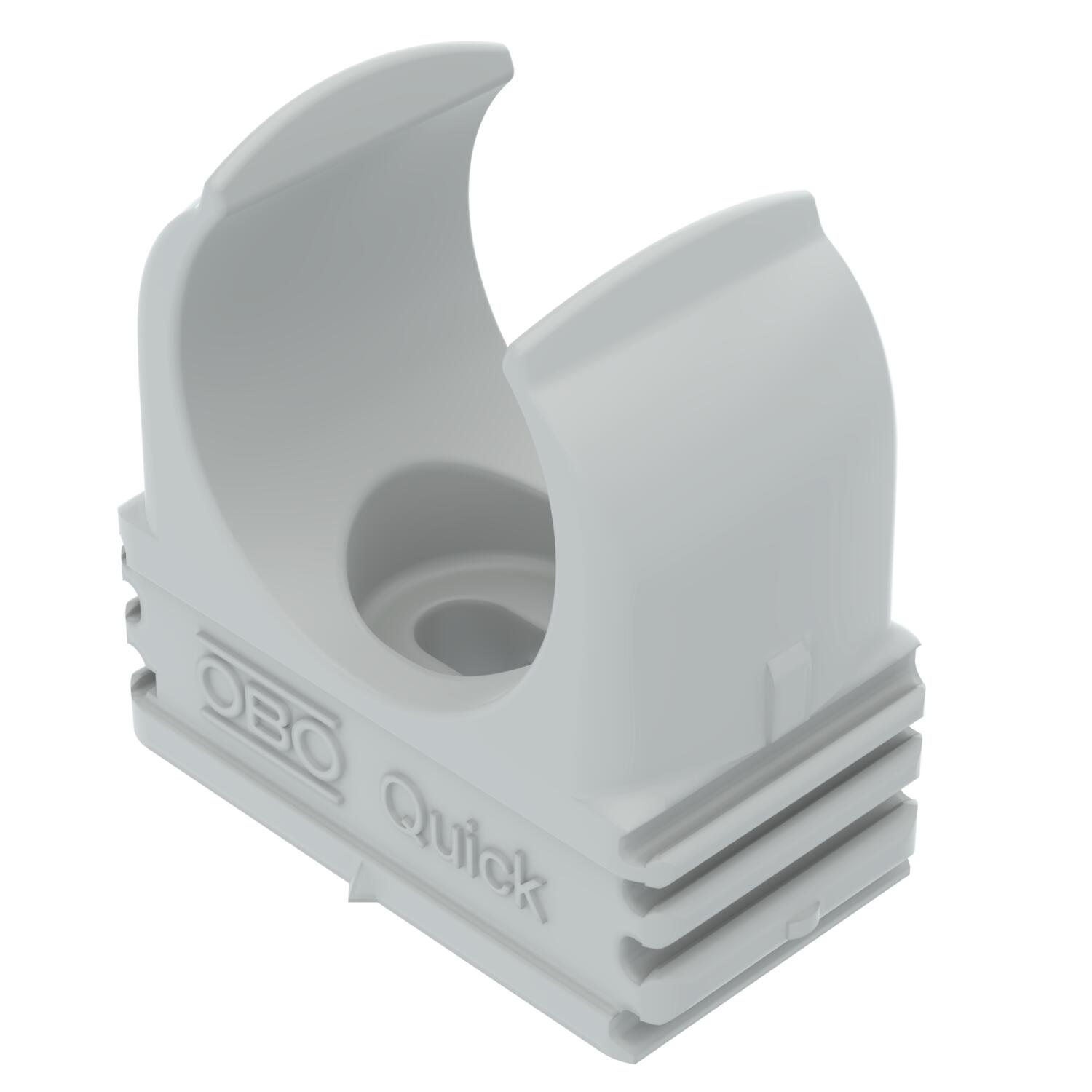

Quick-Schelle, lichtgrau

Art.Nr. 2149010 | EAN 4012195583936 | ELDAS-Nr. 126 909 500

Produktbeschreibung

Produktbeschreibung

Aufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder starQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Gewinde Metrisch
Technische Daten

Technische Daten

Anreihbar ja
Anzahl der Kabel/Rohre 1
Auszugwerte 75 N
Befestigungsart Schraubloch
Bruchlast 0,09 kN
Dimension M20
Farbe lichtgrau; RAL 7035
Geschlossen nein
Halogenfrei ja
Maß A 30,3 mm
Maß B 16 mm
Maß C 14 mm
Maß D 19,4 mm
Maß E 9 mm
Maß F 4,2 mm
Maß h 10 mm
Maß H 29,5 mm
Mit Einlage nein
Nenngröße/Text M20
Spannbereich D max. 20 mm
Spannbereich D min. 20 mm
UV-beständig nein
Werkstoff Polypropylen
Alle Typen

Alle Typen

Typ Nenngröße/Text ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
2955 M16 M16 126 909 400 2149004
100 Stück 11,79 CHF Preis / 100 Stück
2955 M20 M20 126 909 500 2149010
100 Stück 19,45 CHF Preis / 100 Stück
2955 M25 M25 126 909 600 2149016
100 Stück 37,55 CHF Preis / 100 Stück

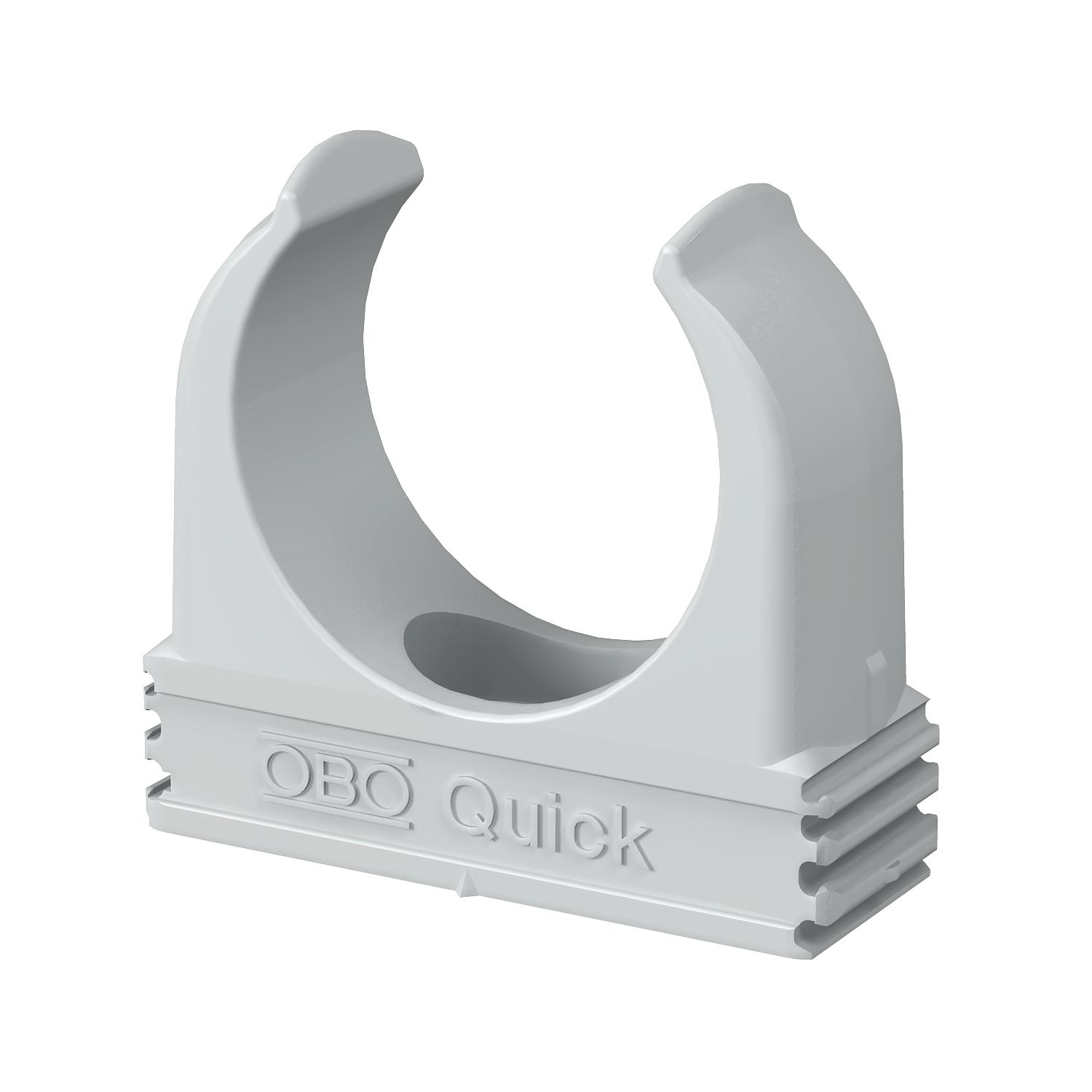

2955 M32 M32 126 909 700 2149022
50 Stück 43,08 CHF Preis / 100 Stück
2955 M40 M40 126 909 800 2149028
50 Stück 47,05 CHF Preis / 100 Stück
2955 M50 M50 126 909 900 2149034
25 Stück 87,67 CHF Preis / 100 Stück
2955 M63 M63 126 909 910 2149040
20 Stück 131,53 CHF Preis / 100 Stück
