Reihenschutzgerät, 4-polig, Ausführung 24 V 4 | 20 | 28 | Klemme

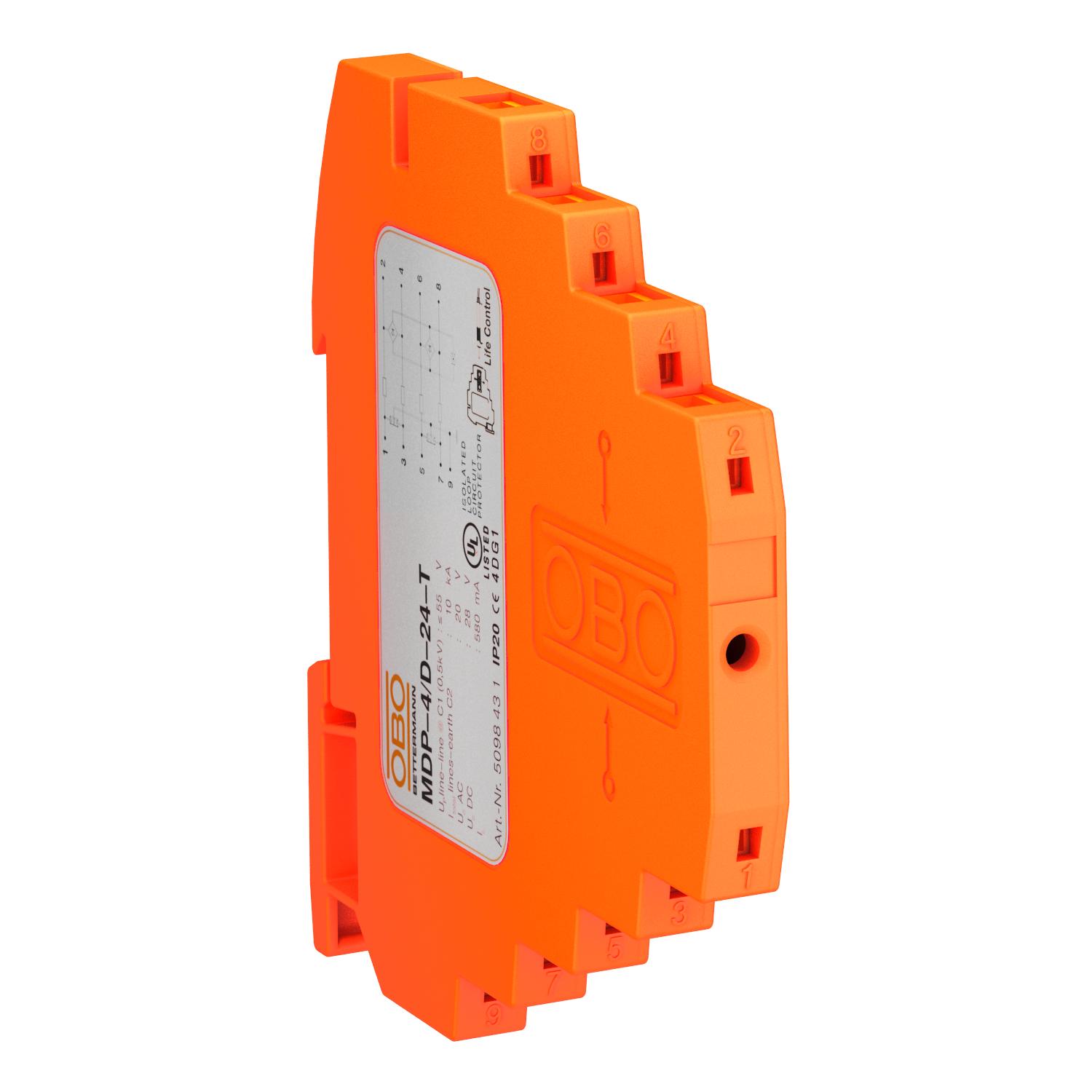

Reihenschutzgerät, 4-polig, Ausführung 24 V

Art.Nr. 5098431 | EAN 4012195406884 | ELDAS-Nr. 808 404 509

Art.Nr. / Typ

Anzahl Pole

Höchste Dauerspannung AC	20 V

Höchste Dauerspannung DC	28 V

Stecksystem	Klemme

Produktbeschreibung

Produktbeschreibung

Blitzbarriere mit Testfunktion; Ausführung 24V

• Nennlaststrom 0,58 A
• Schutzgerät für mehradrige Systeme
• direkte Schirmerdung und mit schraublosen Anschlussklemmen
• platzsparende Breite von nur 8,7 mm
• Schutzbeschaltung prüfbar mit Life Control
• hohe Bandbreite bis 100 MHz
• UL gelistet (4DG1)

Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene in jedem handelsüblichen Verteilergehäuse.

Technische Daten

Technische Daten

Ableiterüberwachung	nein
Anschlussquerschnitt flexibel max.	2,5 mm²
Anschlussquerschnitt flexibel min.	0,14 mm²
Anschlussquerschnitt mehrdrähtig max.	1,5 mm²
Anschlussquerschnitt mehrdrähtig min.	0,14 mm²
Anschlussquerschnitt starr max.	2,5 mm²
Anschlussquerschnitt starr min.	0,14 mm²
Anzahl Pole	4
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,3818 kg CO₂e / 1 Stück
Dimension	24V
Einfügedämpfung (Insertion loss)	≤3 dB
Erdung über:	Hutschiene
Explosionsgeprüfte Ausführung	nein
Fernmeldekontakt	nein
Gesamt-Ableitstoßstrom (10/350)	D1: 2 kA
Gesamt-Ableitstoßstrom (8/20)	10 kA
Grenzfrequenz	100 MHz
Höchste Dauerspannung AC	20 V
Höchste Dauerspannung DC	28 V
Isolationswiderstand	>100 MΩ
Kapazität (Ader-Ader)	<40 pF
Kapazität (Ader-Erde)	<40 pF

Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Nennlaststrom AC	0,4 A
Nennlaststrom DC	0,58 A
Nennspannung	24 V
Prüfnorm	IEC 61643-21
Schirm Anschluss	ja
Schirmung	direkt
Schutzart	IP20
Schutzpegel @ C1	<65 V
Schutzpegel Ader - Ader	<55 V
Schutzpegel Ader - Erde	<800 V
Serienwiderstand pro Ader	2,35 Ω ± 5 %
Signalisierung am Gerät	auslesbar
SPD nach IEC 61643-21	Class I+II+III / D1+C2+C1
Stecksystem	Klemme
Stoßstromfestigkeit Ader - Ader	C1: 0,5 kV / 0,25 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde	C2: 5 kV / 2,5 kA (8/20µs)
Temperatureinsatzbereich max.	80 °C
Temperatureinsatzbereich min.	-40 °C
Zulassungen	UL

Alle Typen

Alle Typen

Typ	Anzahl Pole	Höchste Dauerspannung AC	Höchste Dauerspannung DC	Stecksystem	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MDP-2 D-24-T	2	20 V	28 V	Klemme	-----	5098422	Stück	1 Stück	74,95 CHF Preis / 1 Stück
MDP-3 D-24-T	3	20 V	28 V	Klemme	-----	5098427	Stück	1 Stück	109,55 CHF Preis / 1 Stück
MDP-4 D-24-T	4	20 V	28 V	Klemme	808 404 509	5098431	Stück	1 Stück	144,10 CHF Preis / 1 Stück
