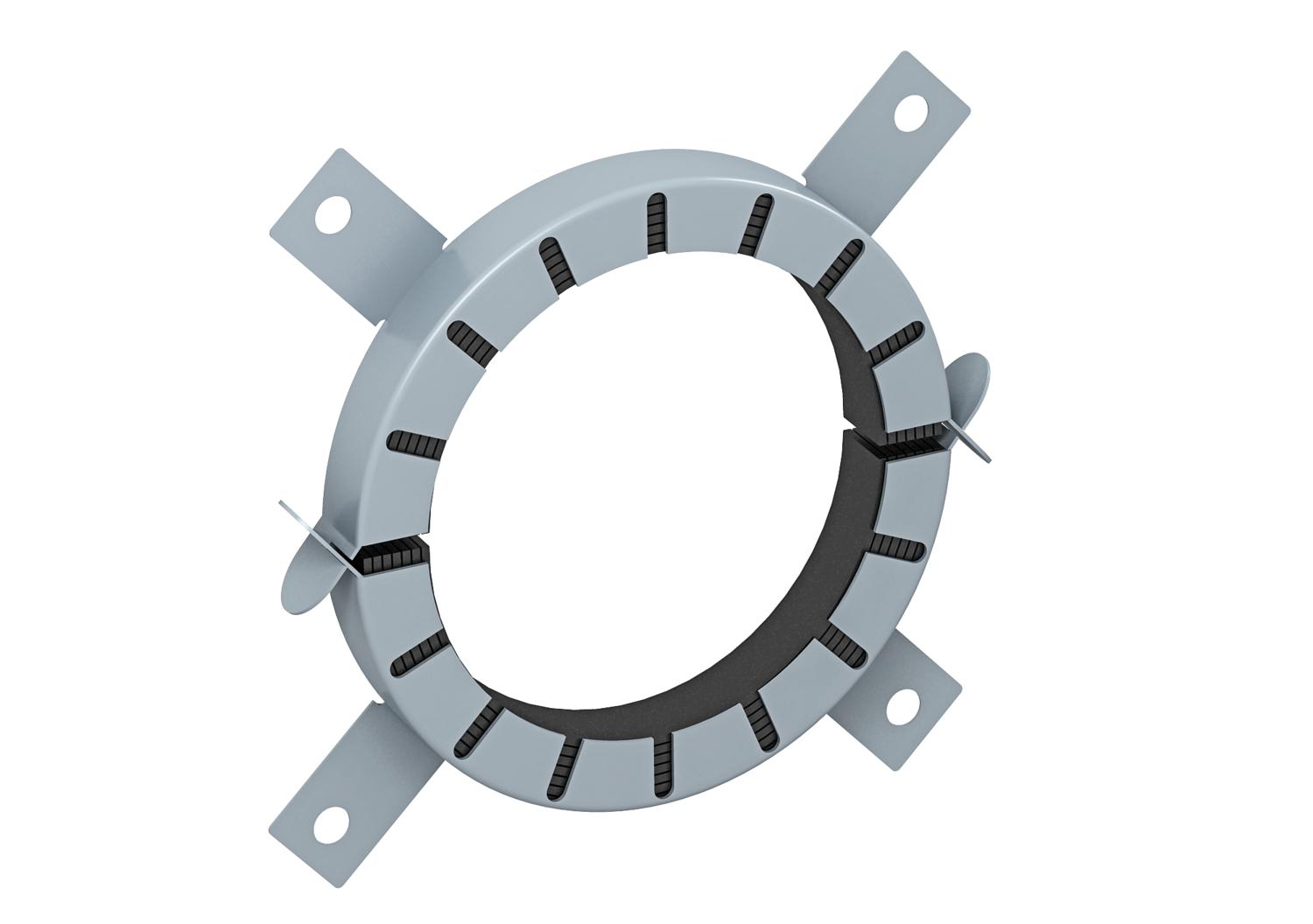

Rohrmanschette mit 4 Befestigungslaschen 63 | 65 | 94 | 67 | 26

Rohrmanschette mit 4 Befestigungslaschen

Art.Nr. 7202204 | EAN 4012195856603

Art.Nr. / Typ

für Rohrdurchmesser min.

für Rohrdurchmesser max.

Maß D min.

Maß d

Maß h

Produktbeschreibung

Produktbeschreibung

Rohrmanschette für brennbare Rohre.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M6 bis Größe 75, danach M8.

Technische Daten

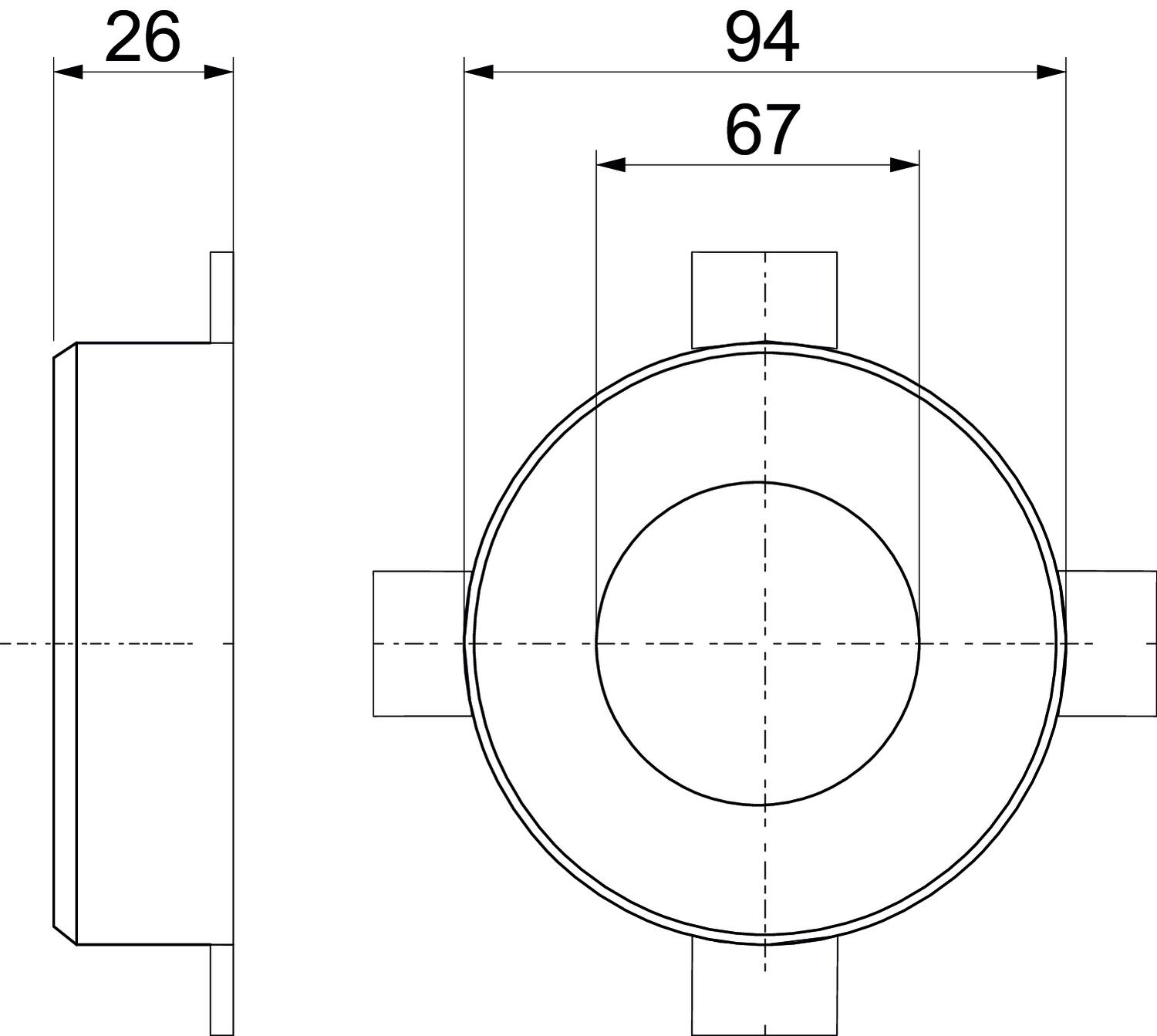

Abmessungen

Breite	94 mm
Dimension	Ø63mm
Farbe	grau
für Rohrdurchmesser max.	65 mm
für Rohrdurchmesser min.	63 mm
Höhe	26 mm

Länge	94 mm
Maß d	67 mm
Maß D min.	94 mm
Maß h	26 mm
Werkstoff	Intumeszierender Baustoff
Zubehör erforderlich	ja

Alle Typen

Alle Typen

Typ	für Rohrdurchmesser min.	für Rohrdurchmesser max.	Maß D min.	Maß d	Maß h	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
TCX-063	63 mm	65 mm	94 mm	67 mm	26 mm	7202204	Stück	1 Stück	131,32 CHF Preis / 1 Stück
TCX-075	75 mm	77 mm	106 mm	79 mm	26 mm	7202205	Stück	1 Stück	150,19 CHF Preis / 1 Stück
TCX-090	90 mm	92 mm	132 mm	94 mm	26,6 mm	7202206	Stück	1 Stück	164,60 CHF Preis / 1 Stück
TCX-110	110 mm	112 mm	155 mm	114 mm	26,6 mm	7202207	Stück	1 Stück	179,92 CHF Preis / 1 Stück
TCX-125	125 mm	127 mm	172 mm	129 mm	40 mm	7202208	Stück	1 Stück	231,78 CHF Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Dämmschichtbildner in Kartusche	DSX-K	171 515 000	7202300	Stück	1 Stück	48,89 CHF Preis / 1 Stück
Kennzeichnungsschild DE	KS-S DE	-----	7205425	Stück	1 Stück	7,53 CHF Preis / 1 Stück
