- Produktbeschreibung
-
Produktbeschreibung

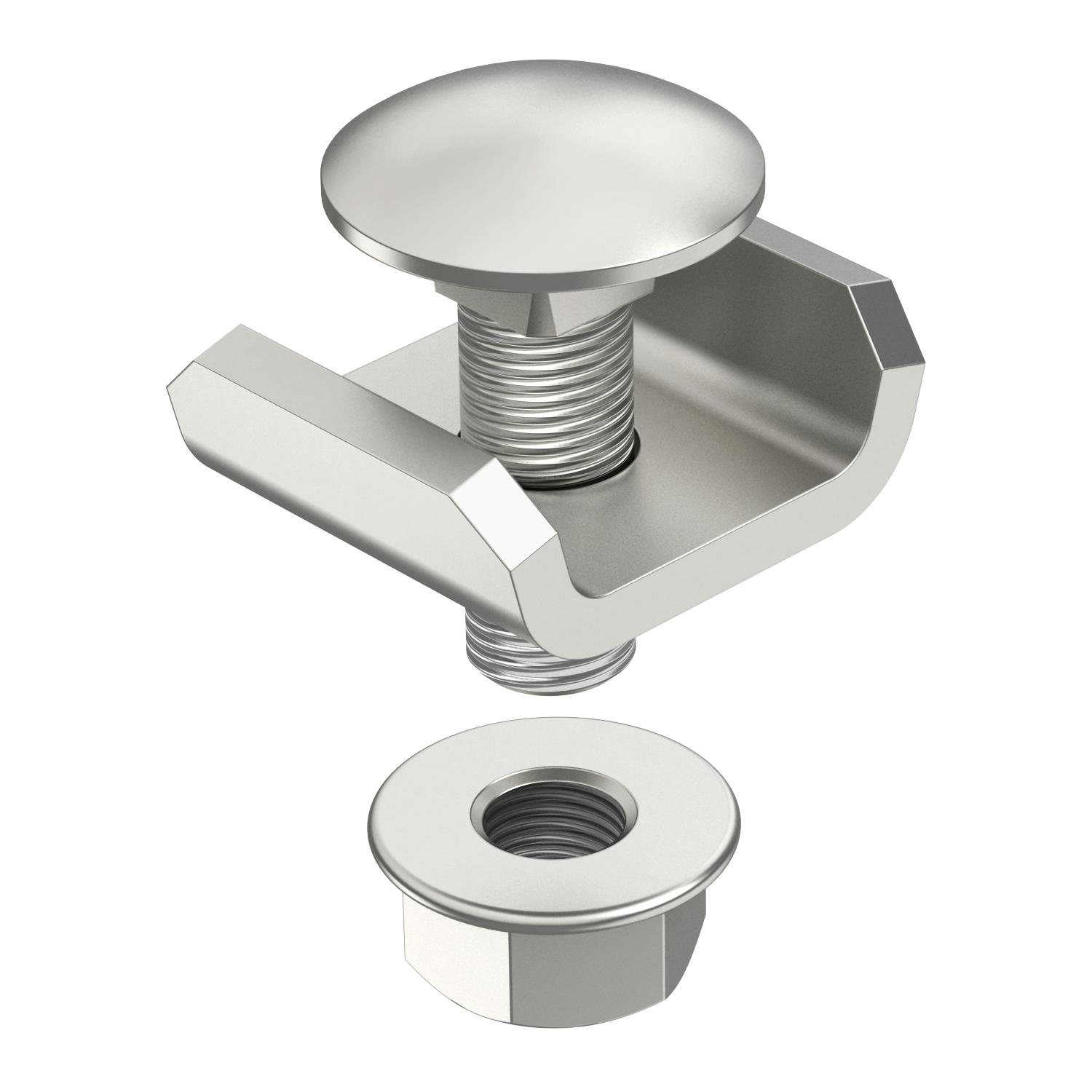

Stoßstellenverbinder für Gitterrinne Typ SGR.
Abb. Positionierung und Anzahl der Gitterrinnenverbinder.
50-150mm = 2 Stück
200-300mm = 3 Stück
400-450mm = 4 Stück
500-600mm = 5 Stück
- Technische Daten
-
Technische Daten

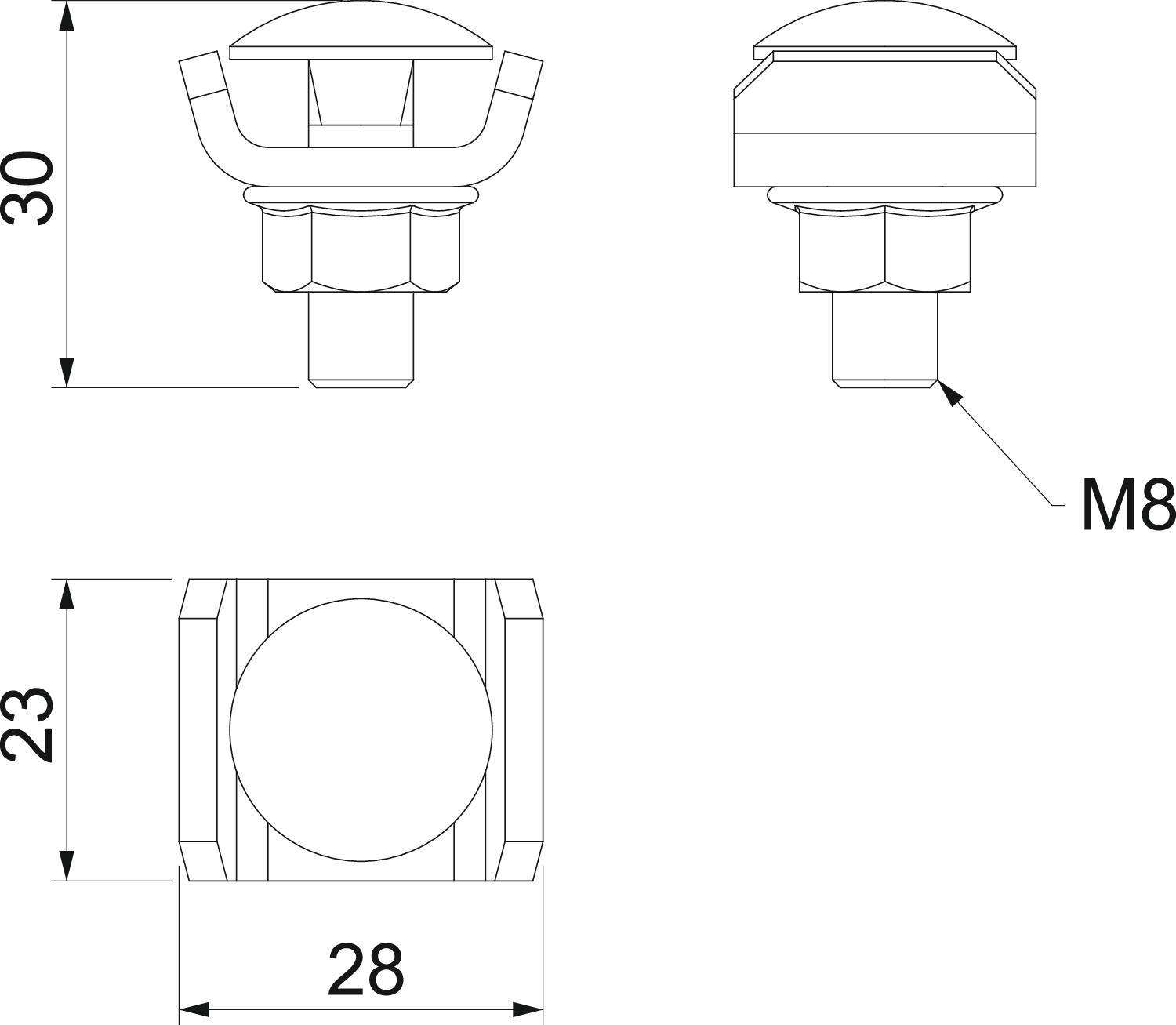

Abmessung 24 x 28 Dimension 24x28x30 Funktionserhalt nein Geeignet für Gitterrinne ja Geeignet für Kabelleiter nein Geeignet für Kabelrinne nein Gelenkverbinder horizontal nein Gelenkverbinder vertikal nein Oberfläche blank, nachbehandelt Passend für Gitterrinnendraht min. 6 mm Rostfreier Stahl, gebeizt ja Verbindungsart Schraubverbinder Werkstoff Edelstahl, rostfrei 1.4301 Abmessungen
Breite 1,1 in Breite 28 mm Höhe 1,18 in Höhe 30 mm Länge 24 mm - Alle Typen
- Downloads
-
Datenblatt GUV 6 A2 / 6016574 , 0.19MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfKonformitätserklärung GUV 6 A2 / 6016574 , 0.16MB , pdfMontageanleitung Montageanleitung Gitterrinnensysteme , 9.40MB , pdf
