Stoßstellenverbinder G
Art.Nr. 6016572 | EAN 4012196593866
- Produktbeschreibung
-

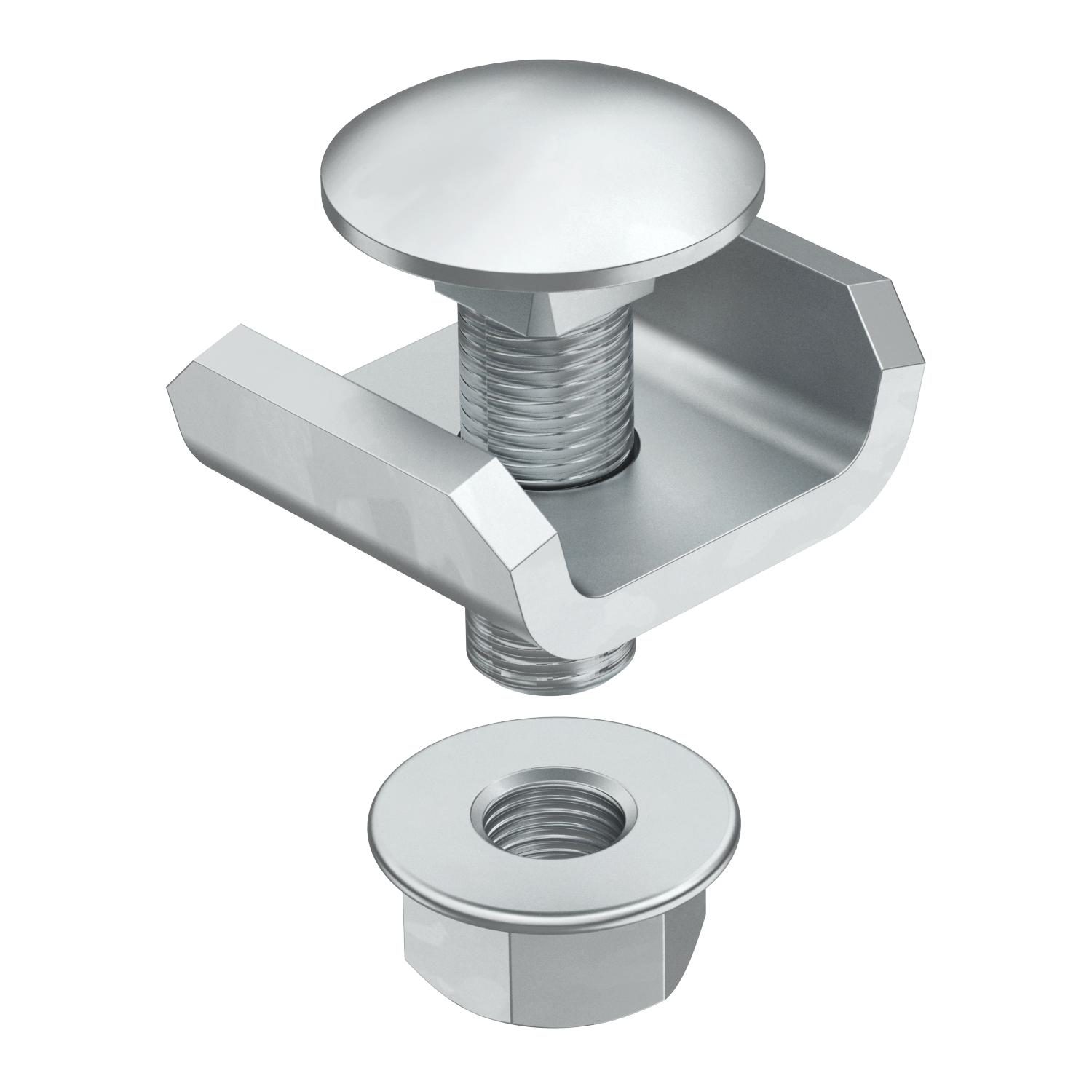

ProduktbeschreibungStoßstellenverbinder für Gitterrinne Typ SGR.
Abb. Positionierung und Anzahl der Gitterrinnenverbinder.
50-150mm = 2 Stück
200-300mm = 3 Stück
400-450mm = 4 Stück
500-600mm = 5 Stück
-
- Technische Daten
-
Technische Daten

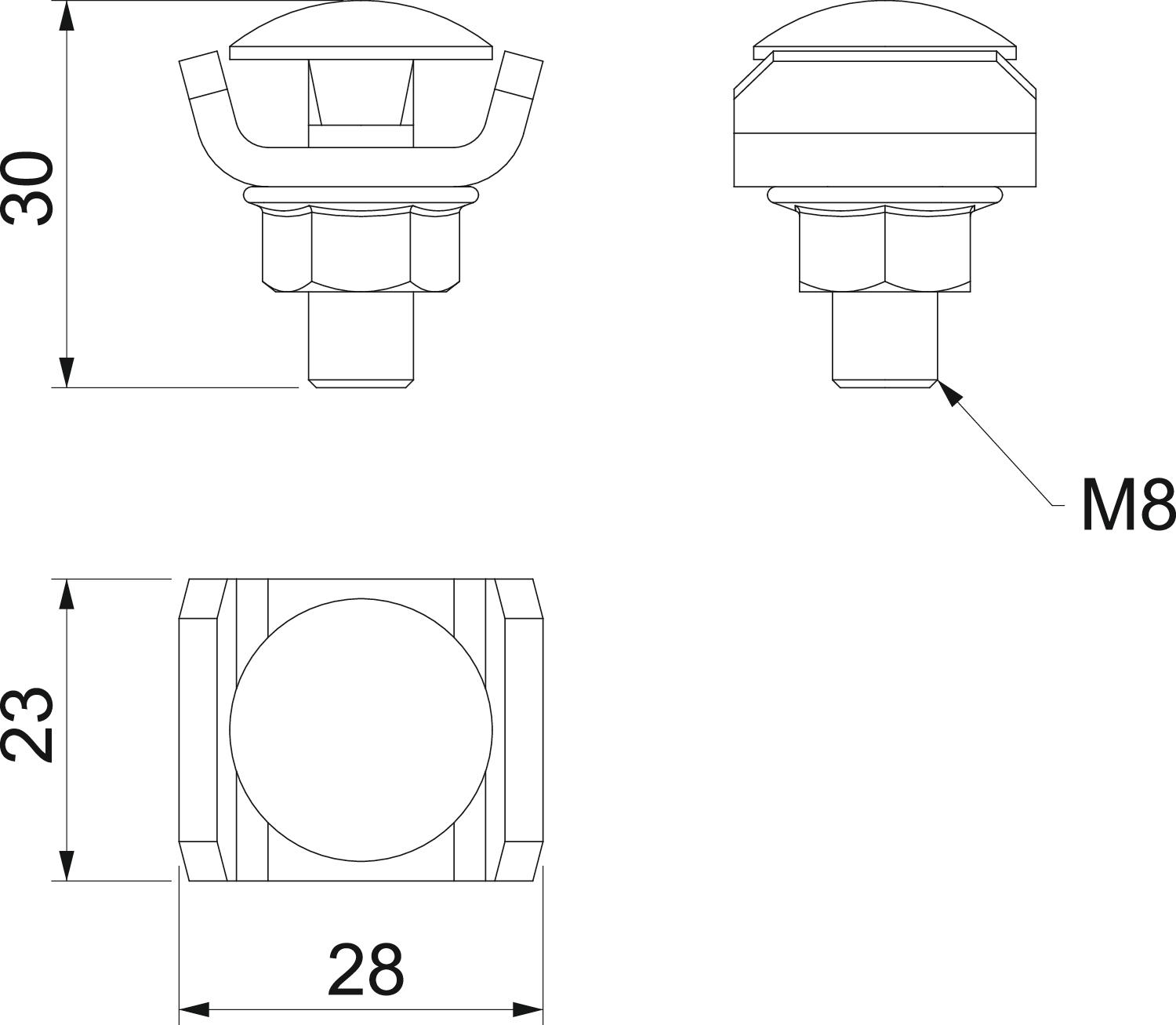

Abmessung 24 x 28 Breite 1,1 in Breite 28 mm Dimension 24x28x30 Farbe zink Funktionserhalt nein Geeignet für Gitterrinne ja Geeignet für Kabelleiter nein Geeignet für Kabelrinne nein Gelenkverbinder horizontal nein Gelenkverbinder vertikal nein Höhe 1,18 in Höhe 30 mm Länge 24 mm Oberfläche galvanisch verzinkt Passend für Gitterrinnendraht min. 6 mm Rostfreier Stahl, gebeizt ja Verbindungsart Schraubverbinder Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt GUV 6 G / 6016572 , 0.19MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung GUV 6 G / 6016572 , 0.16MB , pdfMontageanleitung Montageanleitung Gitterrinnensysteme , 9.40MB , pdf
