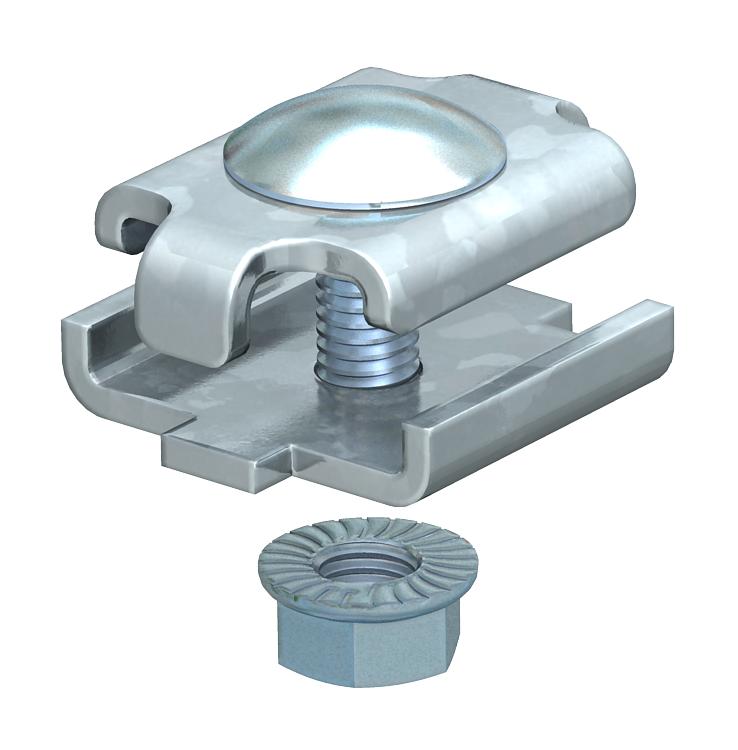

Stoßstellenverbinder G
Art.Nr. 6016596 | EAN 4012196520510 | ELDAS-Nr. 127 028 129
- Produktbeschreibung
-
ProduktbeschreibungStoßstellenverbinder für Gitterrinnen in geschraubter Ausführung.
Abb. Positionierung und Anzahl der Gitterrinnenverbinder.
50-150mm = 2 Stück
200-300mm = 3 Stück
400-450mm = 4 Stück
500-600mm = 5 Stück
-
- Technische Daten
-
Technische Daten
Abmessung 34 x 27,5 Ausführung Längsverbinder Breite 29 mm Breite 1,14 in CO₂ Fußabdruck (GWP) Cradle-to-Gate 0,091 kg CO₂e / 1 Stück Farbe zink Funktionserhalt nein Geeignet für Gitterrinne ja Geeignet für Kabelleiter nein Geeignet für Kabelrinne nein Gelenkverbinder horizontal nein Gelenkverbinder vertikal nein Höhe 24 mm Höhe 0,94 in Länge 34 mm Oberfläche galvanisch verzinkt Passend für Gitterrinnendraht max. 4,9 mm Passend für Gitterrinnendraht min. 3,9 mm Rostfreier Stahl, gebeizt nein Verbindungsart Schraubverbinder Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt GSV 34 G / 6016596 , 0.21MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung GSV 34 G / 6016596 , 0.16MB , pdfUK-Konformitätserklärung GSV 34 G / 6016596 , 0.14MB , pdfMontageanleitung Montageanleitung Gitterrinnensysteme , 9.40MB , pdf
