T-Stückhaube, für Kanal Typ WDK 10030 55 | 44 | 30 | reinweiß; RAL 9010

morepic-1

morepic-2

T-Stückhaube, für Kanal Typ WDK 10030

Art.Nr. 6154123 | EAN 4012196491476 | ELDAS-Nr. 127 373 104

Art.Nr. / Typ	6154123 / WDK HT10030RW

Maß a	55 mm

Maß b	44 mm

Maß H	30 mm

Farbe	reinweiß; RAL 9010

Produktbeschreibung

Produktbeschreibung

T-Stückhaube zur Richtungsänderung der WDK-Kanäle.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Ausführung	Haubenformteil
Befestigungsart	aufrastbar
Breite	30 mm
Dimension	10x30mm
Farbe	reinweiß; RAL 9010
Funktionserhalt	nein
für Kanal-Abmessung	10 x 30
Halogenfrei	nein
Höhe	10 mm
Kanaltiefe	10 mm

Länge	55 mm
Maß a	55 mm
Maß b	44 mm
Maß H	30 mm
Schutzart	IP30
Schutzfolie	nein
Schutzgrad IK-Code	IK04
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Werkstoff	Polyvinylchlorid

Alle Typen

Alle Typen

Typ	Maß a	Maß b	Maß H	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WDK HT10030RW	55 mm	44 mm	30 mm	reinweiß; RAL 9010	127 373 104	6154123	Stück	4 Stück	2,70 CHF Preis / 1 Stück

Downloads

Datenblatt WDK HT10030RW / 6154123 , 0.25MB , pdf

Katalog Leitungsführungs-Systeme , 15.56MB , pdf

Konformitätserklärung WDK HT10030RW / 6154123 , 0.16MB , pdf

UK-Konformitätserklärung WDK HT10030RW / 6154123 , 0.14MB , pdf

Download

REACH WDK HT10030RW / 6154123 , 0.12MB , pdf

Download

RoHS WDK HT10030RW / 6154123 , 0.12MB , pdf

Download

Montageanleitung Montageanleitung Montagehilfe WDK , 0.07MB , pdf

Download

Sicherheitsdatenblatt PVC_Materialdaten , 0.02MB , pdf

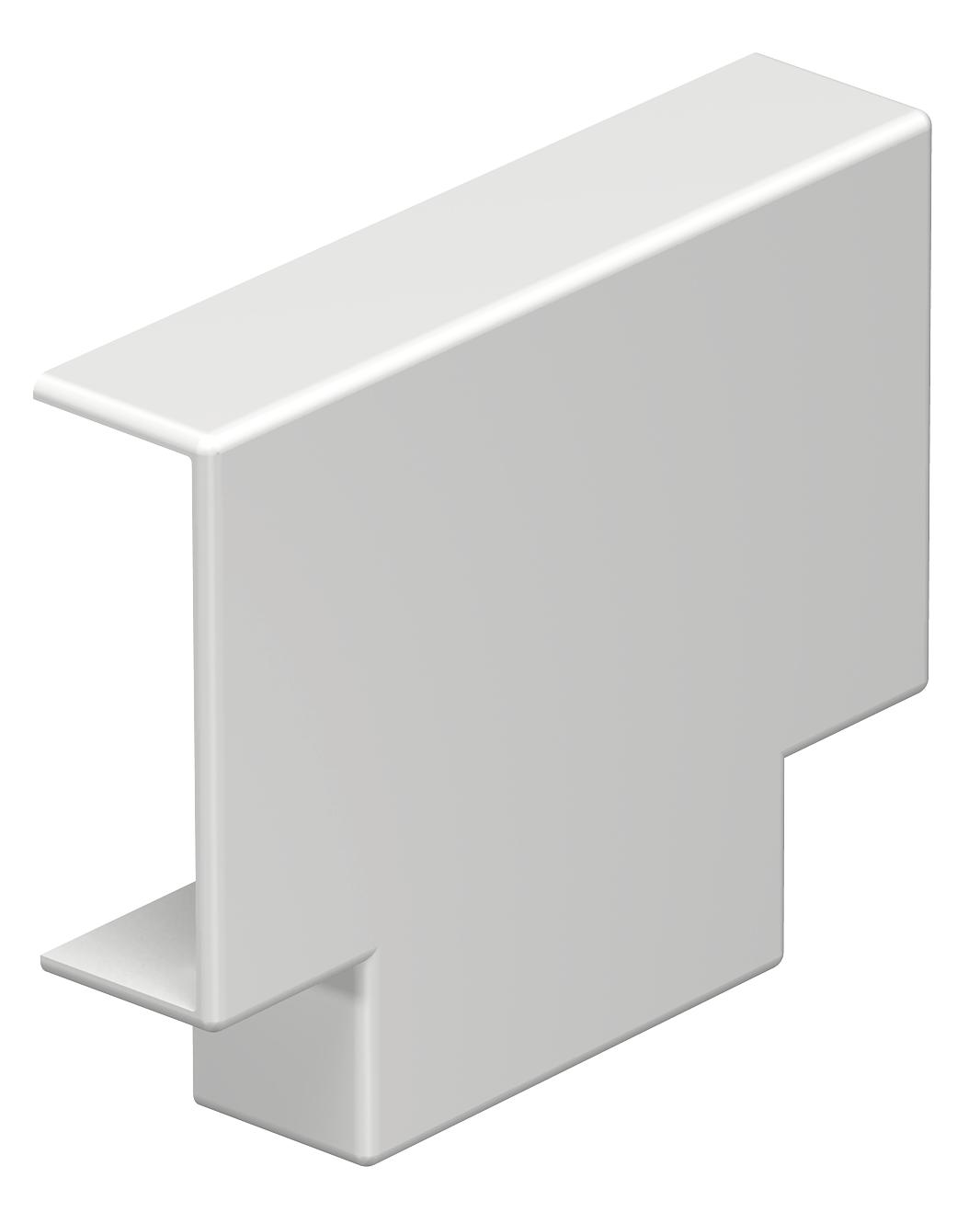

Produktgrafik WDK HT10030RW / 6154123, 26.71 kB, jpg

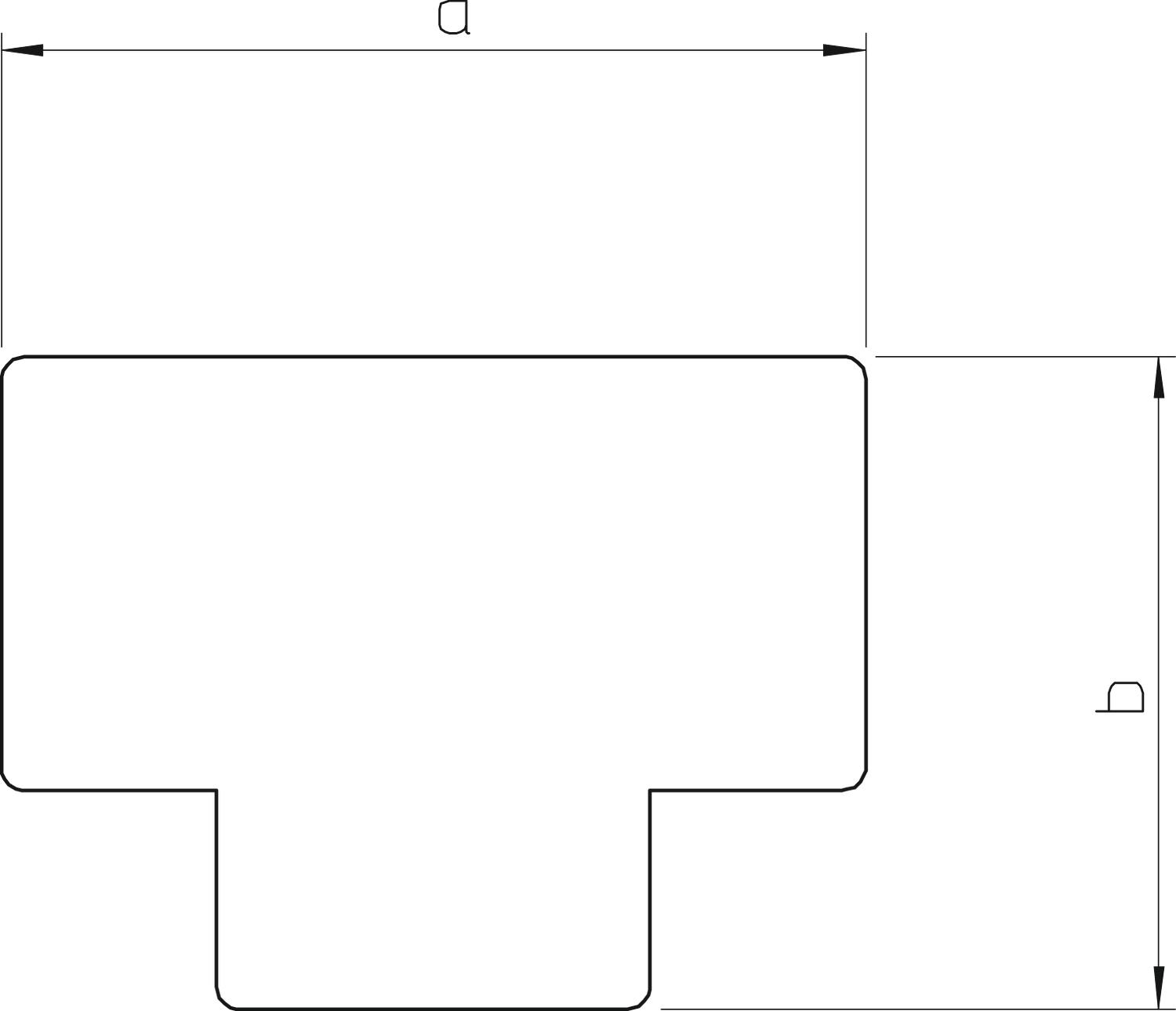

Maßzeichnung WDK HT10030RW / 6154123, 31.77 kB, jpg

WDK HT10030RW / 6154123

6154123_KSTP1.stp, 41.25 kB
