T-Stückhaube, für Kanal Typ WDK 25040 83 | 63 | 40 | reinweiß; RAL 9010

morepic-1

morepic-2

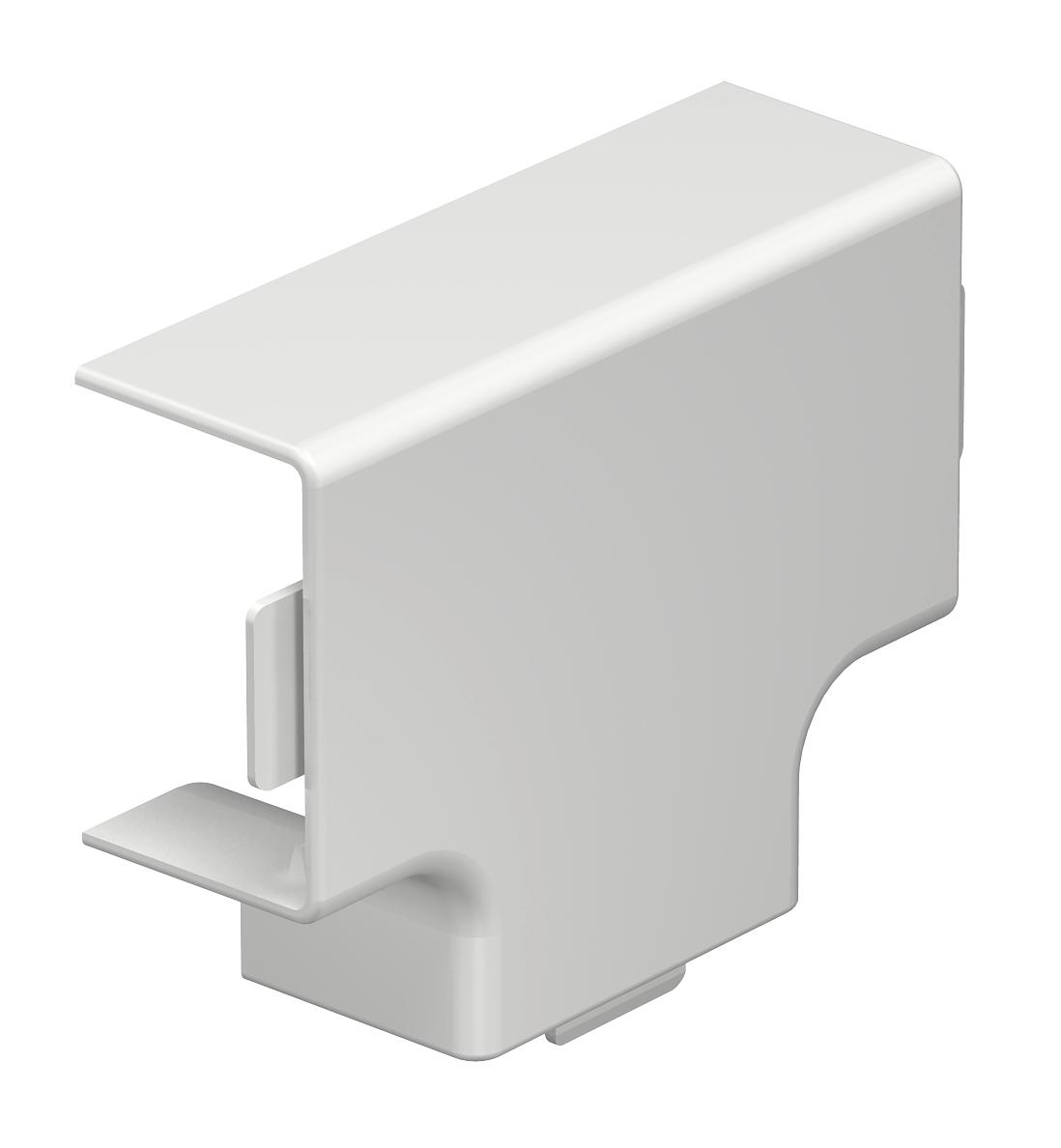

T-Stückhaube, für Kanal Typ WDK 25040

Art.Nr. 6192491 | EAN 4012196796335 | ELDAS-Nr. 127 373 704

Art.Nr. / Typ	6192491 / WDK HT25040RW

Maß a	83 mm

Maß b	63 mm

Maß H	40 mm

Farbe	reinweiß; RAL 9010

Produktbeschreibung

Produktbeschreibung

T-Stückhaube zur Richtungsänderung der WDK-Kanäle.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Ausführung	Haubenformteil
Befestigungsart	aufrastbar
Breite	40 mm
Dimension	25x40mm
Farbe	reinweiß; RAL 9010
Funktionserhalt	nein
für Kanal-Abmessung	25 x 40
Halogenfrei	nein
Höhe	25 mm
Kanaltiefe	25 mm

Länge	83 mm
Maß a	83 mm
Maß b	63 mm
Maß H	40 mm
Schutzart	IP30
Schutzfolie	nein
Schutzgrad IK-Code	IK04
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Werkstoff	Polyvinylchlorid

Alle Typen

Alle Typen

Typ	Maß a	Maß b	Maß H	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WDK HT25040RW	83 mm	63 mm	40 mm	reinweiß; RAL 9010	127 373 704	6192491	Stück	4 Stück	4,55 CHF Preis / 1 Stück

Downloads

Datenblatt WDK HT25040RW / 6192491 , 0.25MB , pdf

Katalog Leitungsführungs-Systeme , 15.56MB , pdf

Konformitätserklärung WDK HT25040RW / 6192491 , 0.16MB , pdf

UK-Konformitätserklärung WDK HT25040RW / 6192491 , 0.14MB , pdf

Download

REACH WDK HT25040RW / 6192491 , 0.12MB , pdf

Download

RoHS WDK HT25040RW / 6192491 , 0.28MB , pdf

Download

Montageanleitung Montageanleitung Montagehilfe WDK , 0.07MB , pdf

Download

Sicherheitsdatenblatt PVC_Materialdaten , 0.02MB , pdf

Produktgrafik WDK HT25040RW / 6192491, 25.54 kB, jpg

Maßzeichnung WDK HT25040RW / 6192491, 36.63 kB, jpg

WDK HT25040RW / 6192491

6192491_KSTP1.stp, 51.22 kB
