Tauchfeuerverzinkter Stahlbogen, ohne Gewinde

Art.Nr. / Typ

für Rohrdurchmesser nominal

Produktbeschreibung

Produktbeschreibung

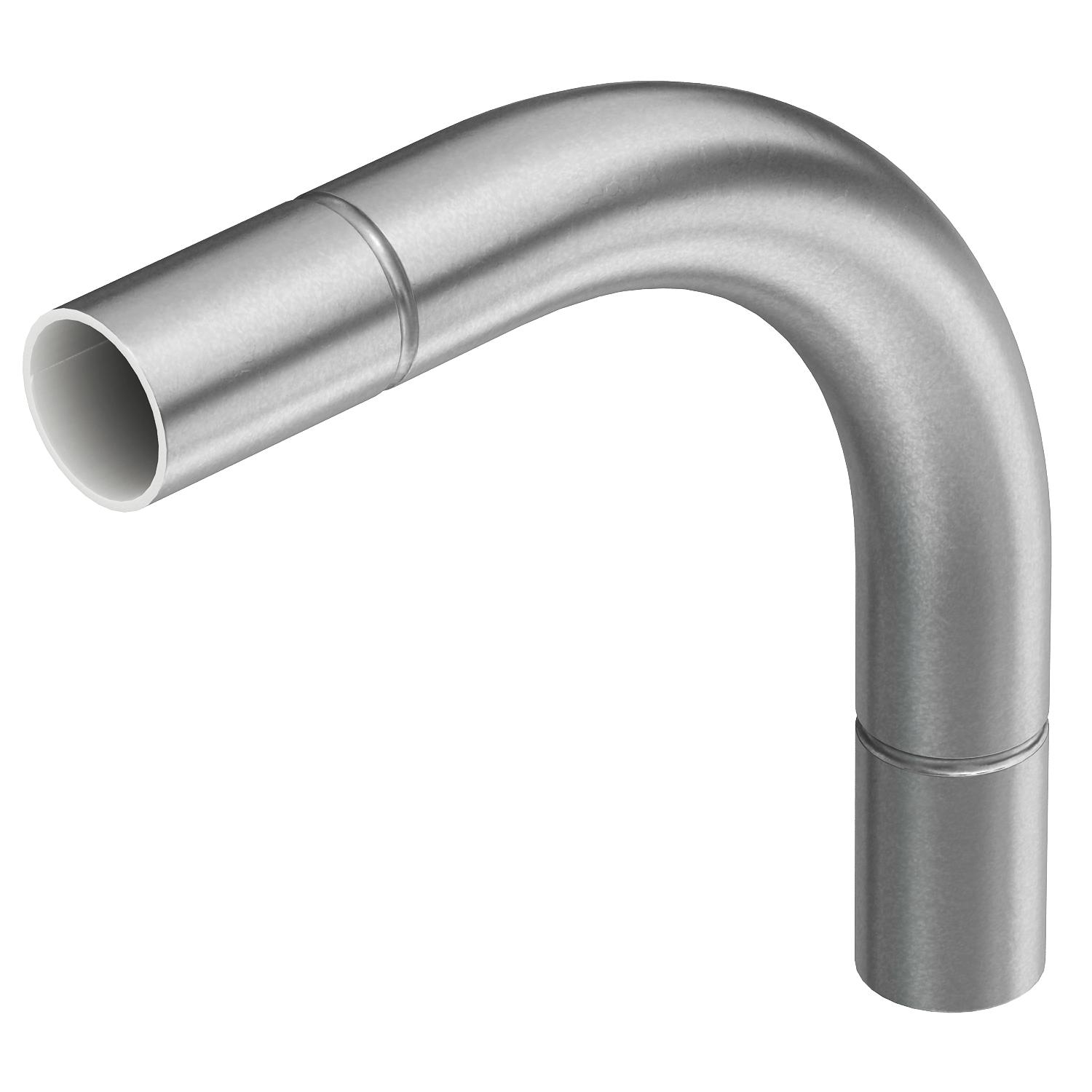

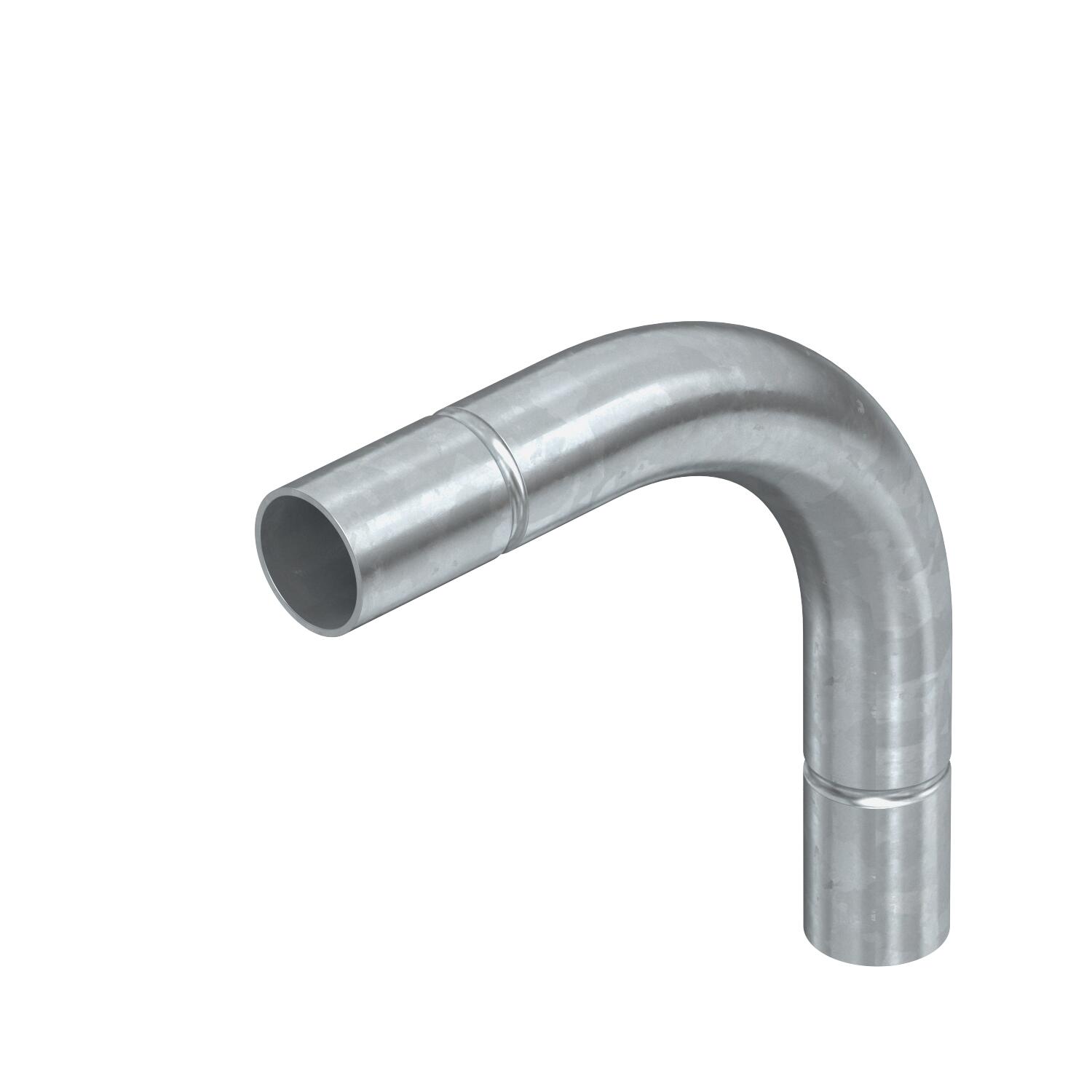

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.

Technische Daten

Ausführung	Steck
Dimension	Ø16mm
Flexibel	nein
für Rohrdurchmesser nominal	50 mm
Halogenfrei	nein

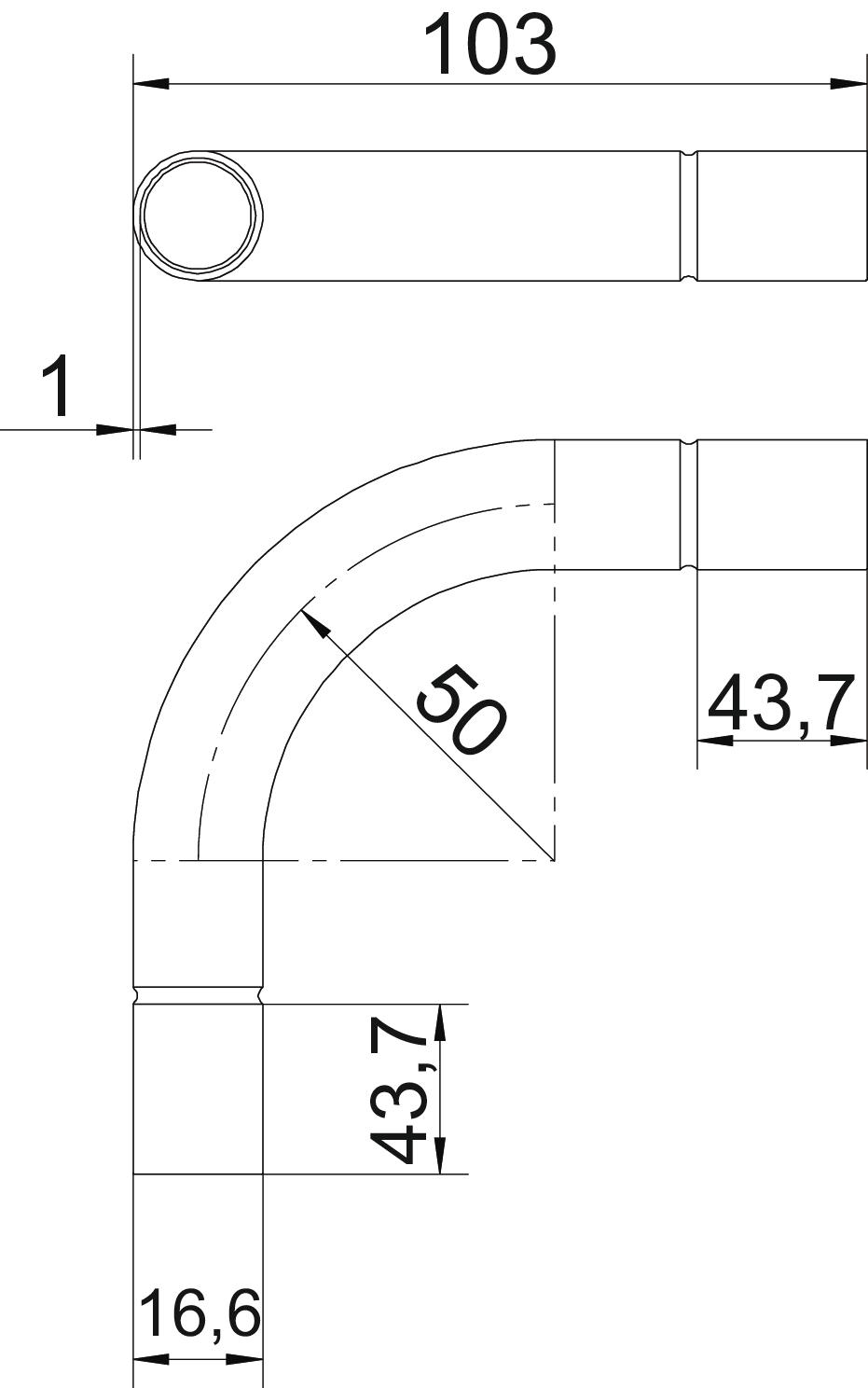

Maß A	43,7 mm
Maß B	103 mm
Maß D	18,6 mm
Maß d	16,6 mm
Maß l	25 mm
Maß M	M16
Maß R	50 mm

Maß t	1 mm
Mit Inspektionsöffnung und Deckel	nein
Mit Muffe	ja
Oberfläche	tauchfeuerverzinkt
Oberfläche gebürstet	nein
Oberfläche poliert	nein
Temperatureinsatzbereich max.	400 °C
Temperatureinsatzbereich min.	-45 °C
Werkstoff	Stahl
Winkel des Bogens	90 °
Zweiteilig	nein

Alle Typen

Alle Typen

Typ	für Rohrdurchmesser nominal	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SBN16 FT	50 mm	2046816	Stück	15 Stück	1.140,91 CHF Preis / 100 Stück
SBN20 FT	20 mm	2046817	Stück	25 Stück	1.314,66 CHF Preis / 100 Stück
SBN25 FT	25 mm	2046818	Stück	25 Stück	1.640,68 CHF Preis / 100 Stück
SBN32 FT	32 mm	2046819	Stück	20 Stück	2.129,59 CHF Preis / 100 Stück
SBN40 FT	40 mm	2046820	Stück	15 Stück	3.313,78 CHF Preis / 100 Stück
SBN50 FT	50 mm	2046821	Stück	5 Stück	4.400,34 CHF Preis / 100 Stück
SBN63 FT	63 mm	2046822	Stück	3 Stück	7.681,53 CHF Preis / 100 Stück
