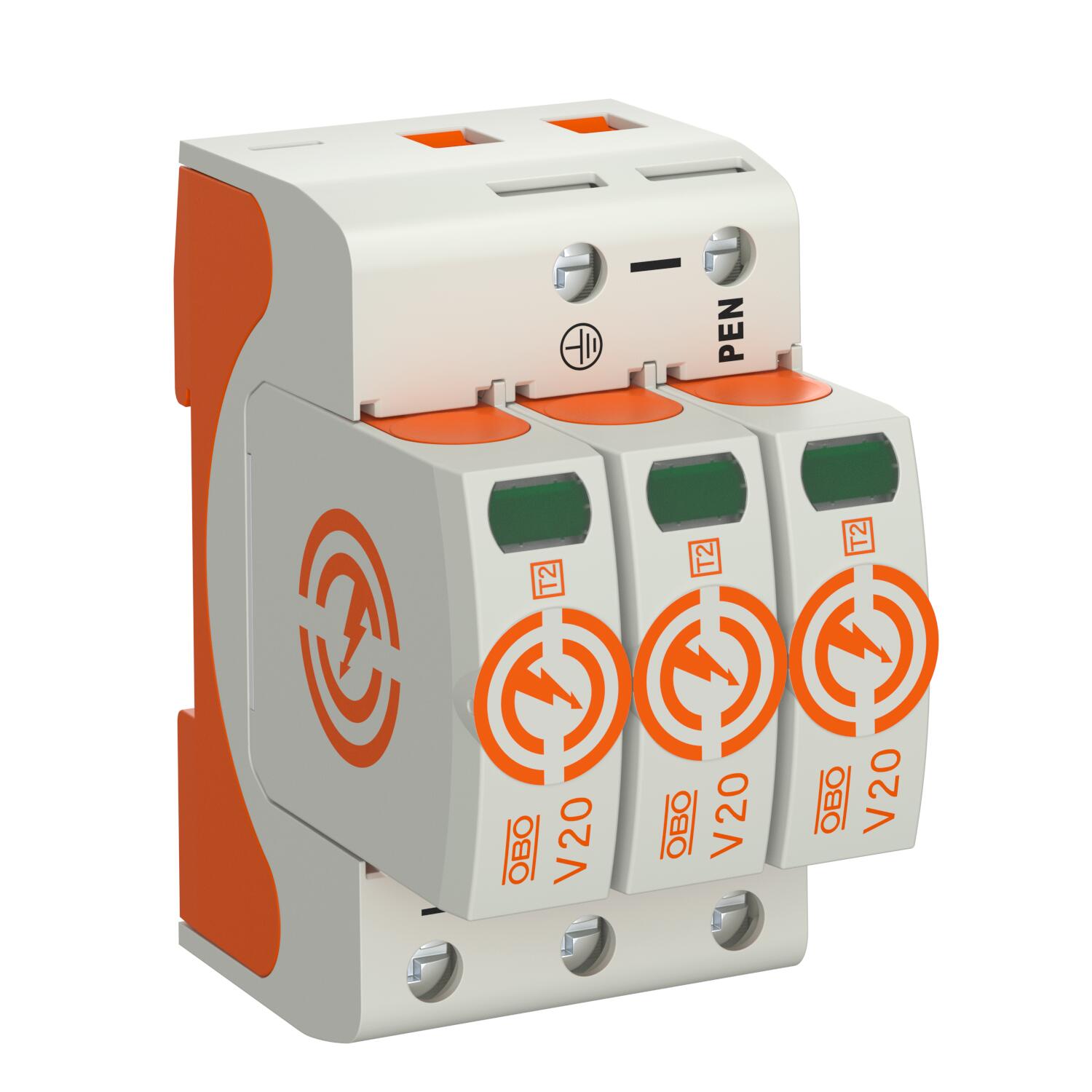

Überspannungsableiter V20, 3-polig 385 V 3 | 385 | IP20

Überspannungsableiter V20, 3-polig 385 V

Art.Nr. 5095193 | EAN 4012196159901

Art.Nr. / Typ

Ausführung der Pole

Höchste Dauerspannung AC	385 V

Schutzart	IP20

Produktbeschreibung

Produktbeschreibung

Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren

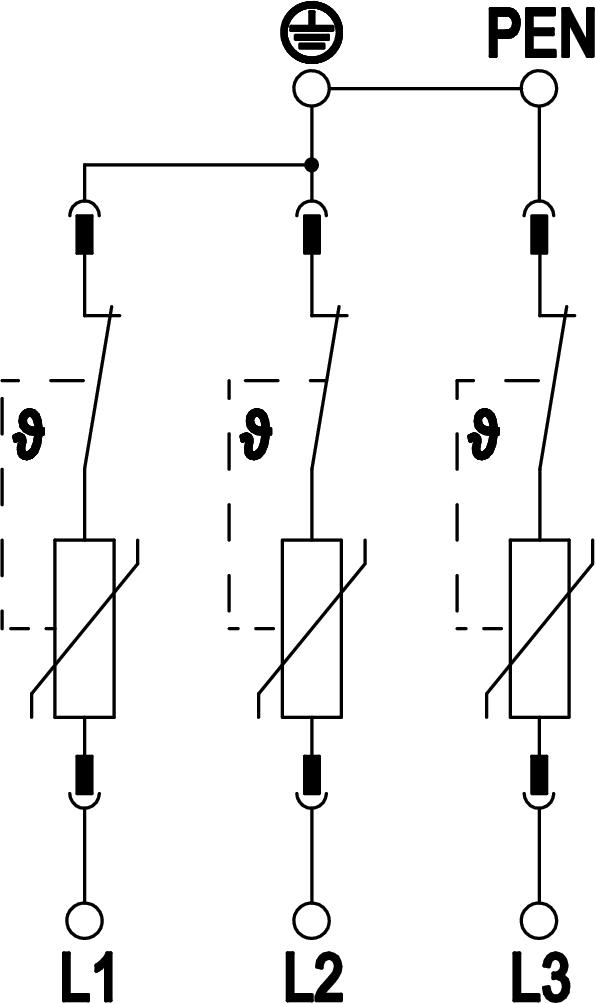

• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	120 kA
Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung der Pole	3
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Dimension	385V
Drehmoment	4 Nm
Fernsignalisierung	nein
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Höchste Dauerspannung (L-N)	385 V
Höchste Dauerspannung AC	385 V
Integrierte Vorsicherung	nein
Kurzschlussfest	ja
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC
Max. netzseitiger Überstromschutz	160 A gL/gG

Maximale Vorsicherung	160 A
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	40 kA
Mindestabstand	1,5 mm

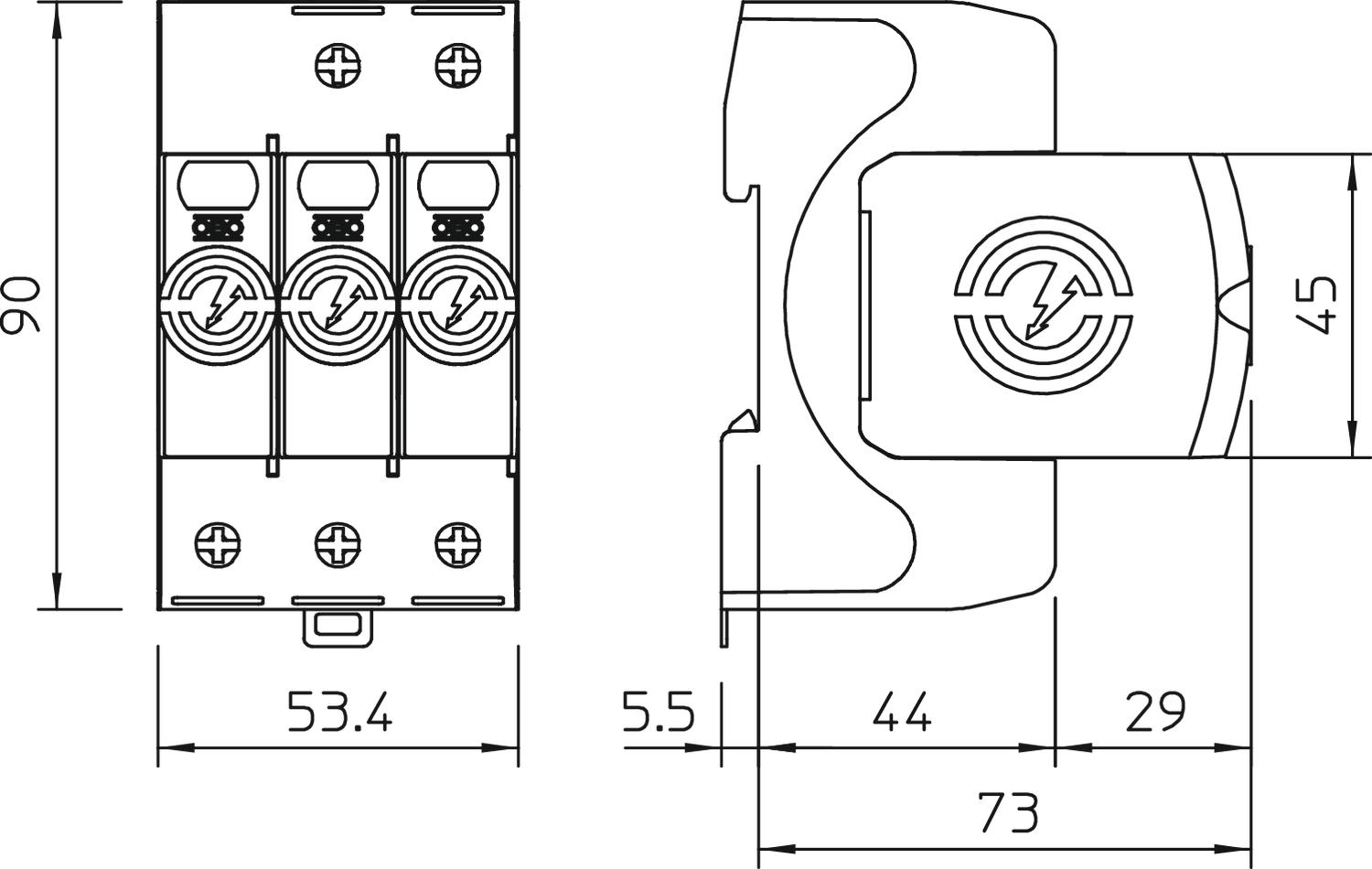

Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	20 kA
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Nennspannung AC (50 / 60 Hz)	350 V
Netzform	sonstige
Netzform TN	ja
Netzform TN-C	ja
Polzahl	3
Prüfklasse Typ 2	ja
Restspannung [L-N] @ 1 kA	1,2 kV
Restspannung [L-N] @ 5 kA	1,4 kV
Schutzart	IP20
Schutzpegel [L-N]	≤1,7
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 2
SPD nach IEC 61643-1	class II
SPD nach UL 1449	Type 4
TOV-Spannung [L-N] - fail safe mode - 120 min	670 V
TOV-Spannung [L-N] - withstand mode - 5 s	510 V
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Ausführung der Pole	Höchste Dauerspannung AC	Schutzart	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
V20-1-385	1	385 V	IP20	5095191	Stück	1 Stück	84,80 CHF Preis / 1 Stück
V20-2-385	2	385 V	IP20	5095192	Stück	1 Stück	167,20 CHF Preis / 1 Stück
V20-3-385	3	385 V	IP20	5095193	Stück	1 Stück	247,85 CHF Preis / 1 Stück
V20-4-385	4	385 V	IP20	5095194	Stück	1 Stück	328,50 CHF Preis / 1 Stück
