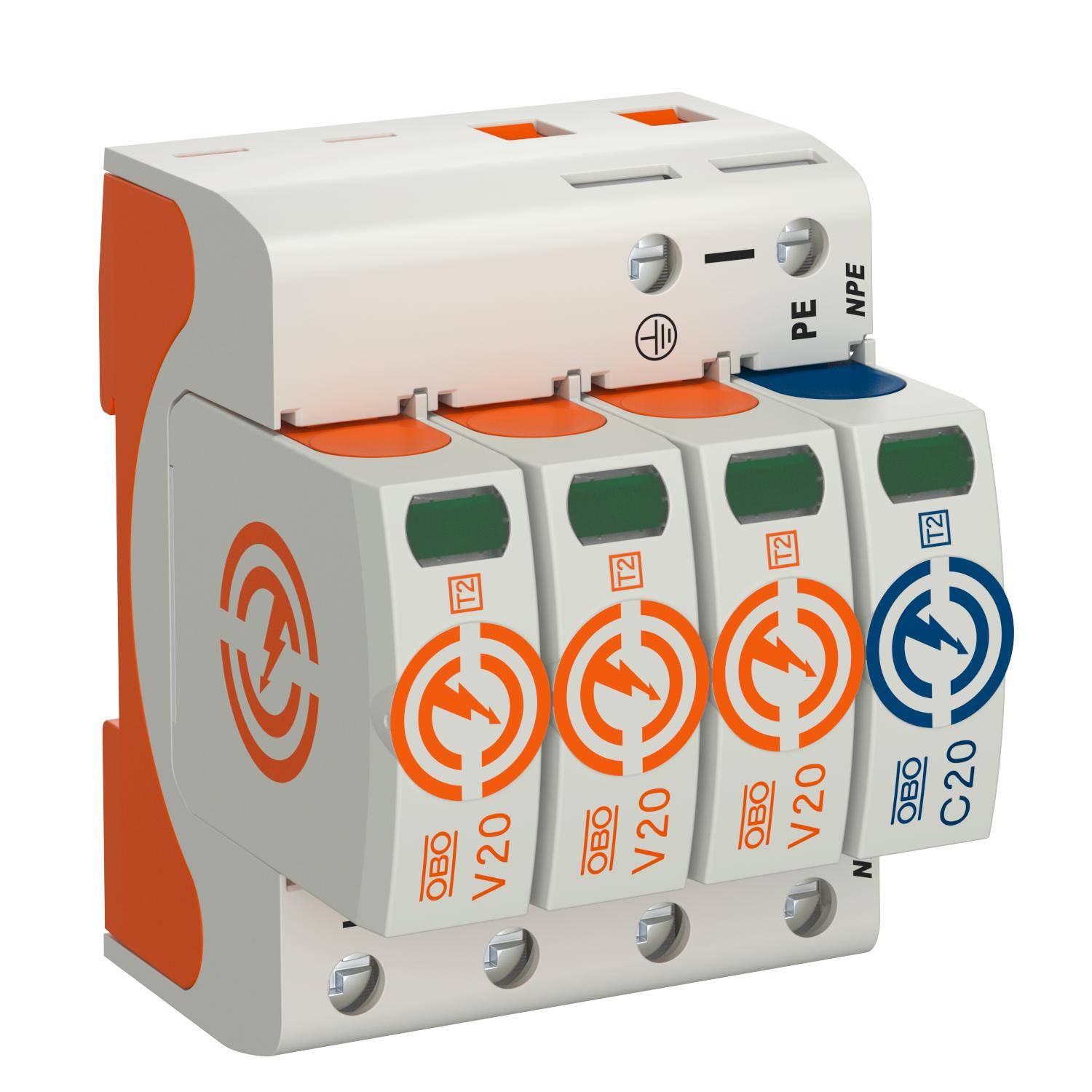

Überspannungsableiter V20, 3-polig+NPE 280 V 3+N/PE | 280 | IP20

Überspannungsableiter V20, 3-polig+NPE 280 V

Art.Nr. 5095253 | EAN 4012196161331 | ELDAS-Nr. 808 413 819

Art.Nr. / Typ

Ausführung der Pole

Höchste Dauerspannung AC	280 V

Schutzart	IP20

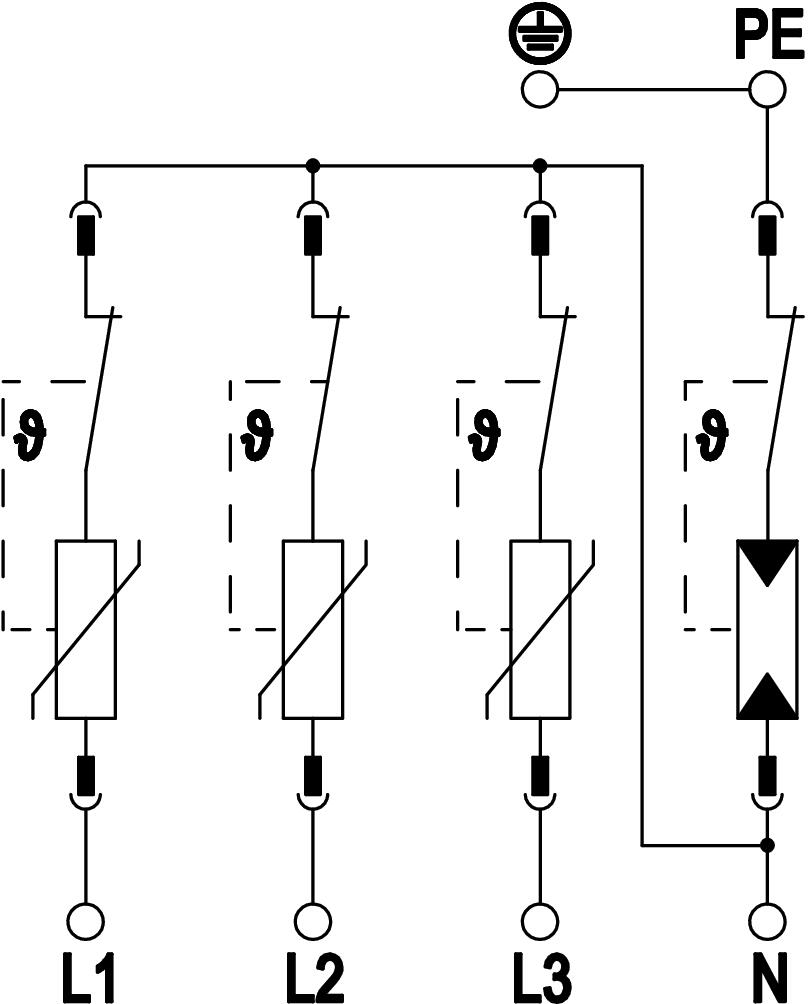

Produktbeschreibung

Produktbeschreibung

Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Technische Daten

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	60 kA
Ansprechzeit	<25 ns
Ausblasend	nein
Ausführung der Pole	3+N/PE
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
Breite	71,2 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	1,5863 kg CO₂e / 1 Stück
Dimension	280V
Drehmoment	4 Nm
Fernsignalisierung	nein
Folgestromlöschvermögen (eff) [N-PE]	0,1 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Gemeinsamer Schutzpegel [L-PE]	1,5 kV
Höchste Dauerspannung (L-N)	280 V
Höchste Dauerspannung (N-PE)	255 V
Höchste Dauerspannung AC	280 V
Höhe	90 mm
Integrierte Vorsicherung	nein
Kurzschlussfest	ja
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
Länge	78,5 mm
Leiterquerschnitt flexibel (feindrähtig) max.	2 AWG
Leiterquerschnitt flexibel (feindrähtig) max.	35 mm²
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Leitungsart für Überspannungsschutzgeräte	Energieleitung AC

Max. netzseitiger Überstromschutz	160 A gL/gG
Maximale Vorsicherung	160 A
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	40 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Mindestabstand	1,5 mm
Montageart	Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)	20 kA
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	40 kA
Nennspannung AC (50 / 60 Hz)	230 V
Netzform	sonstige
Netzform TN	ja
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Polzahl	4
Prüfklasse Typ 2	ja
Restspannung [L-N] @ 1 kA	0,8 kV
Restspannung [L-N] @ 5 kA	1 kV
Schutzart	IP20
Schutzpegel [L-N]	≤1,3
Signalisierung am Gerät	optisch
SPD nach EN 61643-11	Typ 2
SPD nach IEC 61643-1	class II
SPD nach UL 1449	Type 4
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Ausführung der Pole	Höchste Dauerspannung AC	Schutzart	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
V20-3+NPE-280	3+N/PE	280 V	IP20	808 413 819	5095253	Stück	1 Stück	78,00 CHF Preis / 1 Stück
V20-1+NPE-280	1+N/PE	280 V	IP20	808 411 819	5095251	Stück	1 Stück	45,00 CHF Preis / 1 Stück
V20-2+NPE-280	2+N/PE	280 V	IP20	808 412 819	5095252	Stück	1 Stück	65,00 CHF Preis / 1 Stück
