- Produktbeschreibung
-

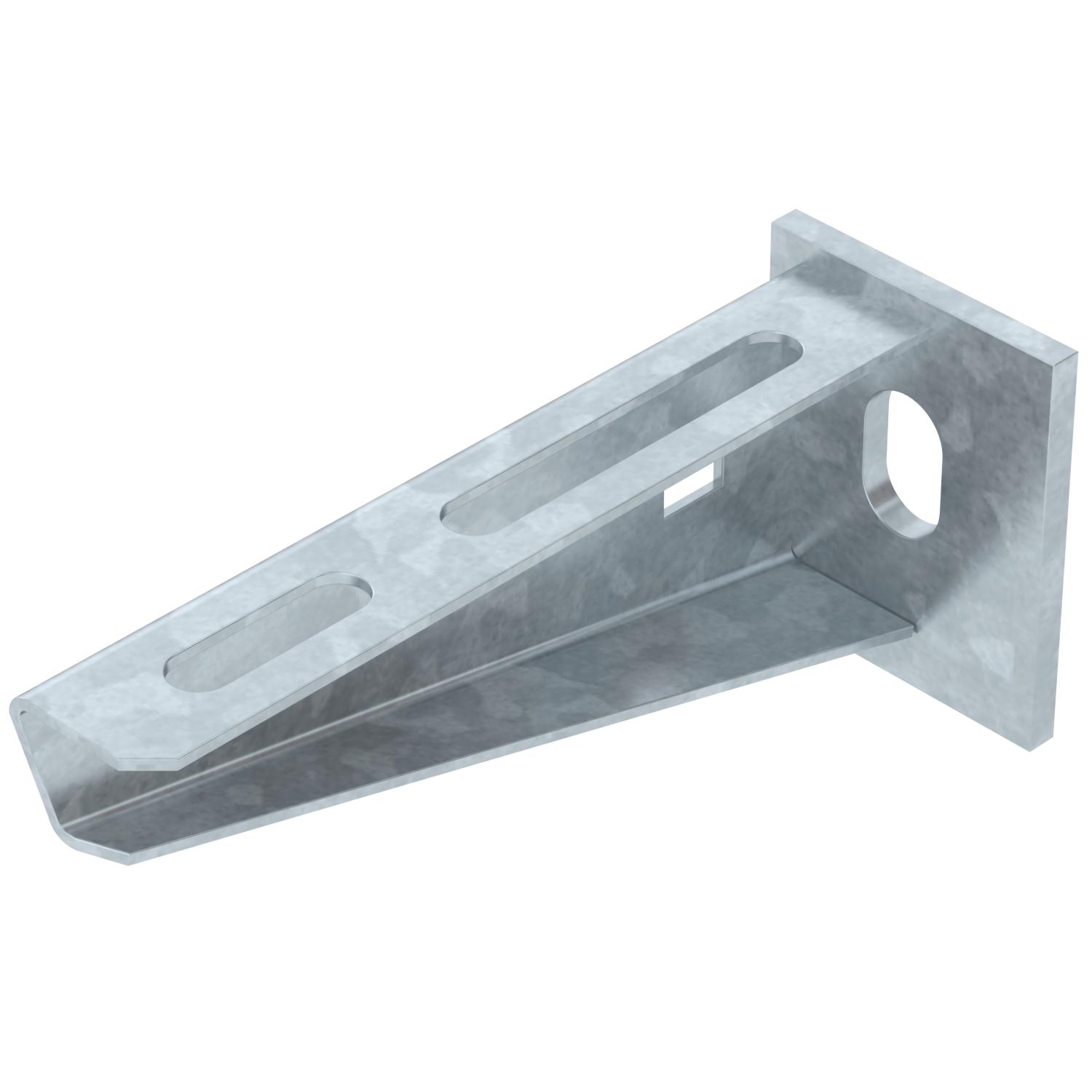

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Breite 110 mm Breite 4 in Dimension B110mm EPD-Artikel ja F in kN 1,5 kN Farbe zink Funktionserhalt ja Höhe 1,97 in Höhe 50 mm Länge 40 mm Lochdurchmesser 11 mm Maß A 40 mm Maß B 110 mm Maß H 50 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt AW 15 11 FT / 6420656 , 0.24MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 40.84MB , pdfEU-Konformitätserklärung AW 15 11 FT / 6420656 , 0.13MB , pdfUmwelterklärung AW 15 11 FT / 6420656 , 1.38MB , pdfUK-Konformitätserklärung AW 15 11 FT / 6420656 , 0.09MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfAuswahlhilfe Auswahlhilfe Kabelrinnen, schraubbar , 0.24MB , pdfAuswahlhilfe Auswahlhilfe Kabelrinnen, Magic , 0.23MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.66MB , pdf
