Wand- und Stielausleger AW 30 FT
Art.Nr. 6419763 | EAN 4012196206834 | ELDAS-Nr. 127 081 649
- Produktbeschreibung
-

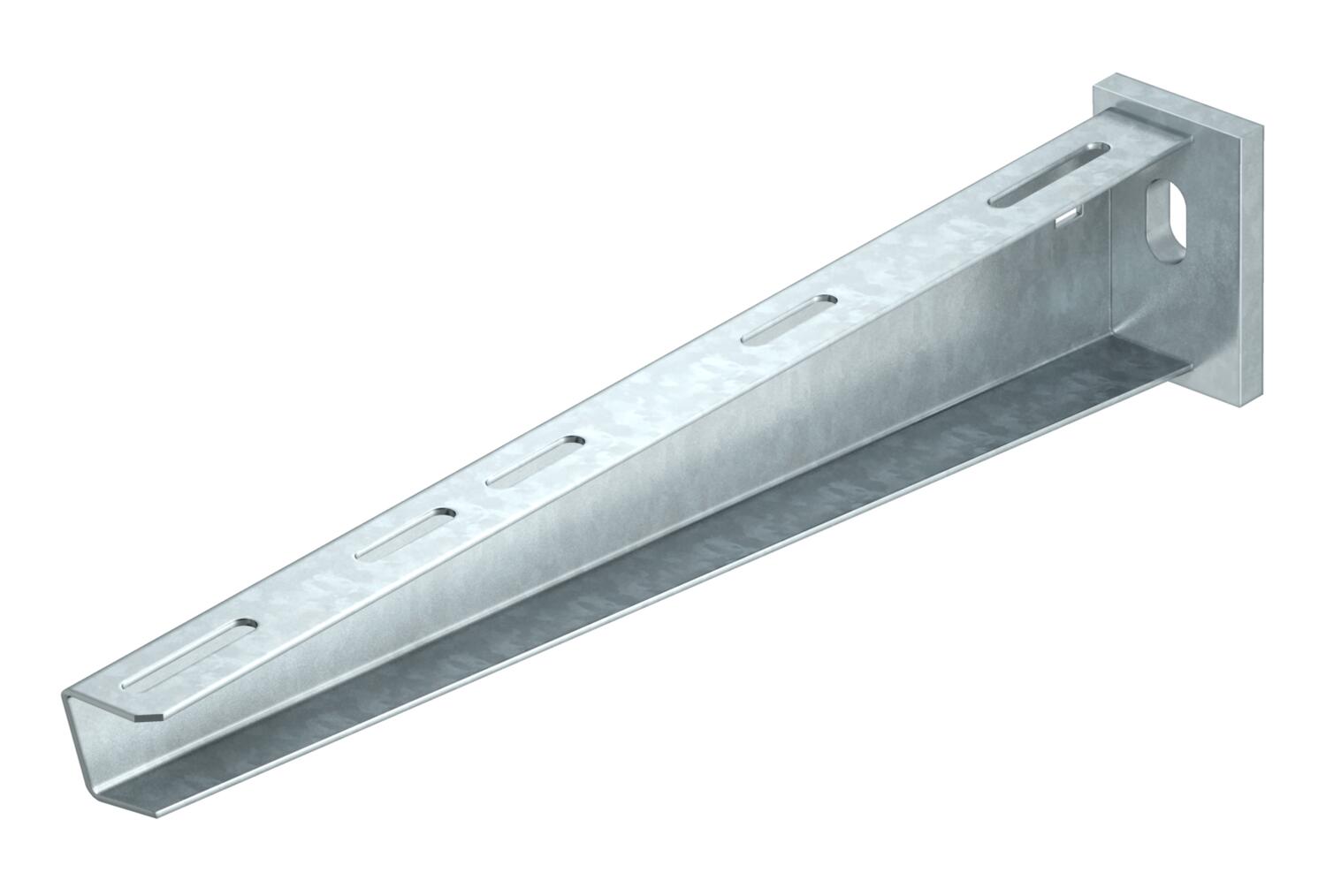

ProduktbeschreibungMittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten

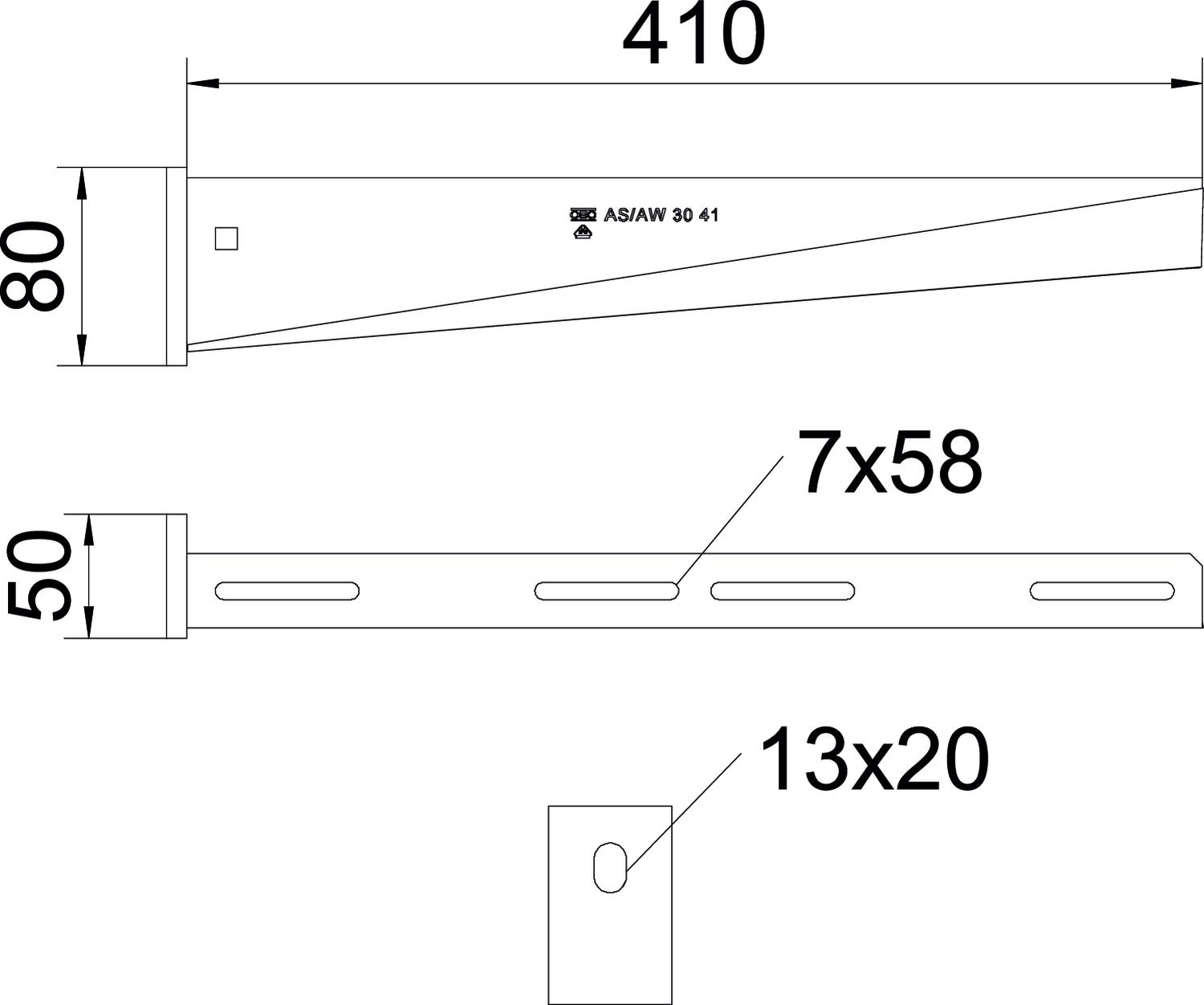

Ausführung Wand- und Stielausleger Breite 410 mm Dimension B410mm EPD-Artikel ja F in kN 3 kN Farbe zink Funktionserhalt ja Höhe 80 mm Länge 50 mm Lochdurchmesser 13 mm Maß A 50 mm Maß B 410 mm Maß H 80 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,11 CHF Preis / 100 Stück - Downloads
-
