Weitspannkabelleiter WKLG 110 FS 6000 | 300 | 2 | nein

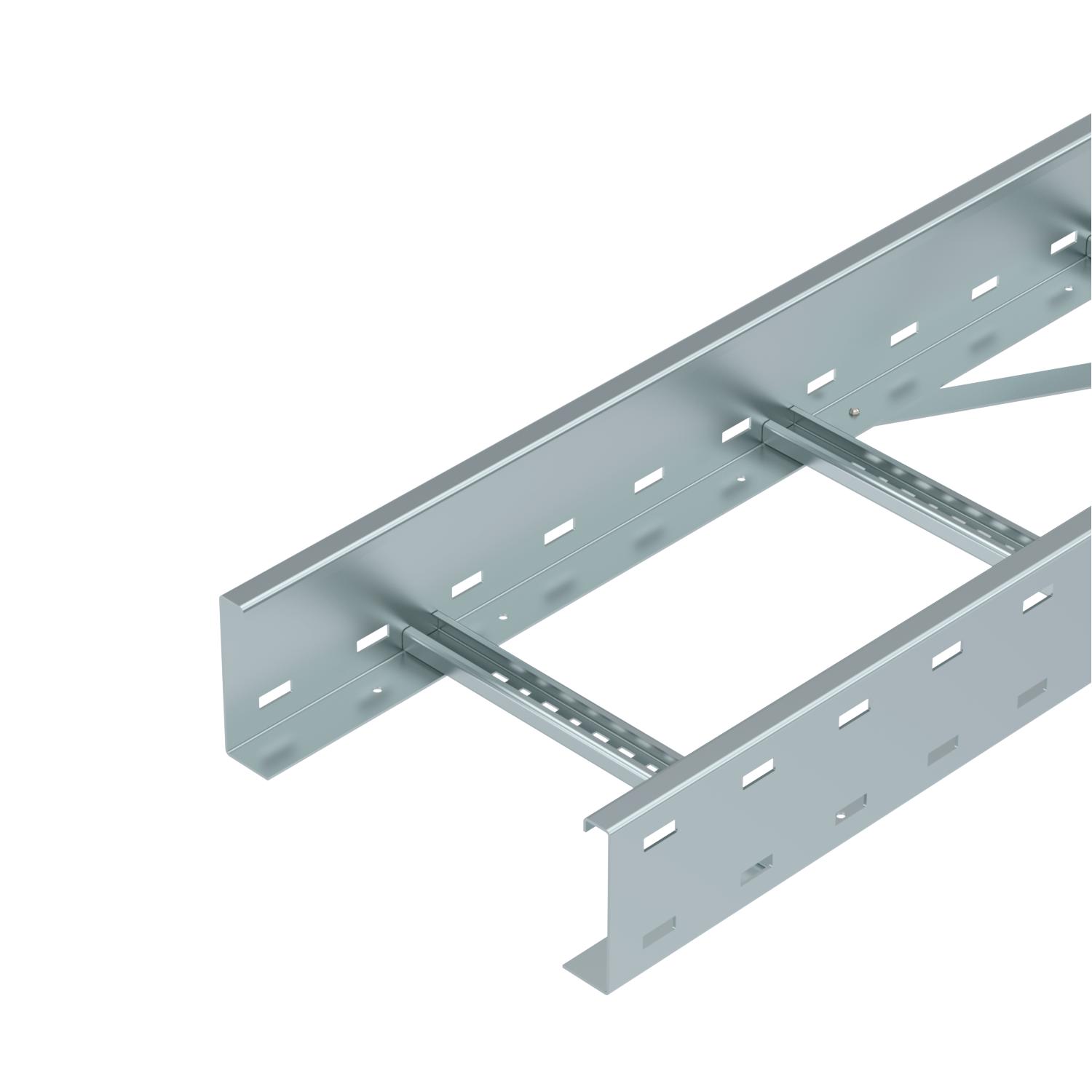

Weitspannkabelleiter WKLG 110 FS

Art.Nr. 6311012 | EAN 4012196883097 | ELDAS-Nr. 127 010 619

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	2 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

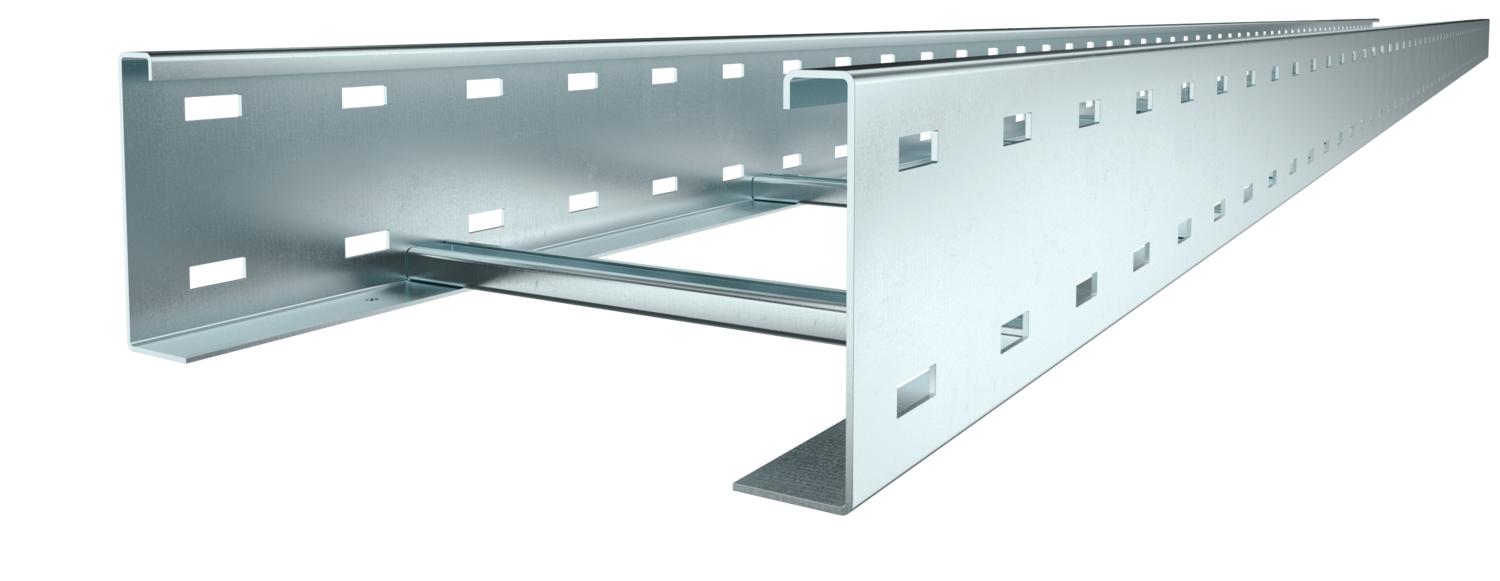

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

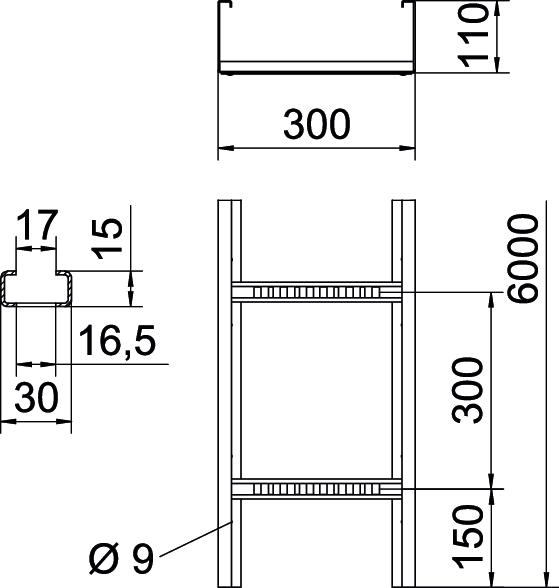

Abmessung	110 x 300
Ausführung der Sprossen	Profil ungelocht
Ausführung des Seitenholms	Profil (offen)
Breite	300 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	14,541 kg CO₂e / 1 Meter
Dimension	110x300x6000
Farbe	zink
Funktionserhalt	nein
Höhe	110 mm
Holmstärke	2 mm
Länge	6000 mm
Länge	6000 ft
Maß B	300 mm
Maß L	6000 mm
Nutzquerschnitt	28100 mm²

Nutzquerschnitt	281 cm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	17,00
Seitenlochung	ja
Stützabstand 3,0m	2,5 kN/m
Stützabstand 3,5m	1,98 kN/m
Stützabstand 4,0m	1,6 kN/m
Stützabstand 4,5m	1,31 kN/m
Stützabstand 5,0m	1,1 kN/m
Stützabstand 6,0m	0,8 kN/m
Stützabstand 7,0m	0,4 kN/m
Weitspann-Ausführung	ja
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Weitspannkabelleiter Typ WKLG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WKLG 1120 FS	6000 mm	200 mm	2 mm	nein	127 010 609	6311008	m	6 m	97,46 CHF Preis / 1 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nein	127 010 619	6311012	m	6 m	101,73 CHF Preis / 1 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nein	127 010 629	6311016	m	6 m	104,01 CHF Preis / 1 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nein	127 010 639	6311020	m	6 m	108,45 CHF Preis / 1 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nein	127 010 649	6311024	m	6 m	112,16 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder FS	WRVL 110 FS	127 019 709	6091164	Stück	2 Stück	32,87 CHF Preis / 1 Stück
90°-Bogen 110 FS	WLB 90 113 FS	-----	6312349	Stück	1 Stück	291,99 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	WDRL 1116 30 FS	-----	6227430	m	3 m	51,27 CHF Preis / 1 m
Trennsteg 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Preis / 1 m
