Jouer la carte de la sécurité avec OBO
Protection contre la foudre et contre les surtensions MCF NAR dans l'espace de raccordement côté réseau.

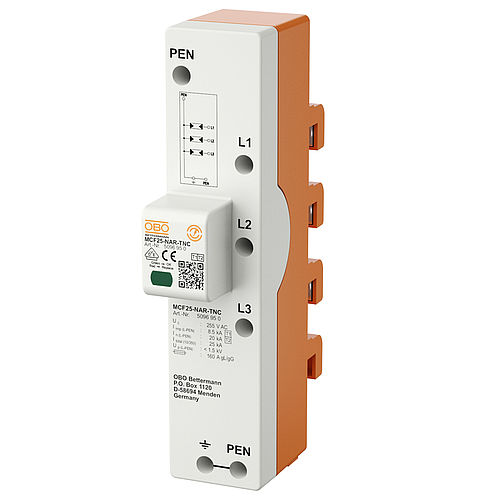

Le parafoudre combiné MCF NAR de type 1+2 est le nouveau membre de l'équipe d'OBO Bettermann contre les surtensions. Le complément NAR signifie en allemand « espace de raccordement côté réseau », car la technologie d'éclateurs intégrée qualifie l'appareil de protection contre les surtensions (SPD= Surge Protective Device) pour l'utilisation dans la zone du pré-compteur conformément à VDE-AR-N 4100.
Les nouvelles règles techniques de raccordement basse tension VDE-AR-N 4100 pour le raccordement d'installations de clients au réseau basse tension exigent que l'appareil de protection contre les surtensions se trouve le plus près possible du point d'alimentation. L'appareil MCF-NAR est installé, selon la règle de raccordement, dans l'espace de raccordement inférieur, et offre une protection fiable contre les surtensions dès le point d'alimentation.

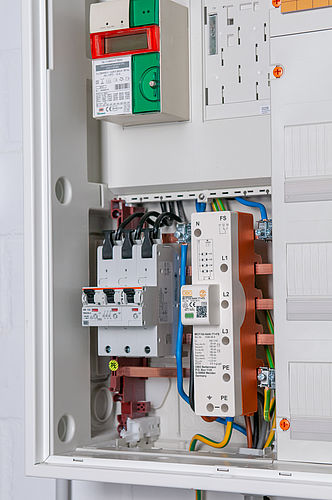

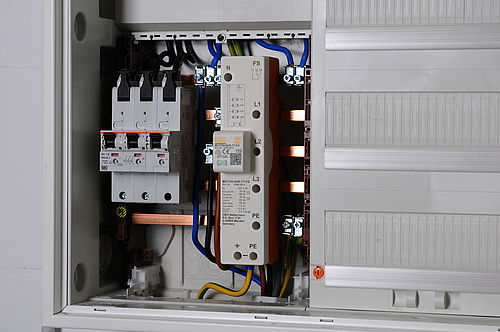

L'installation sur le système de barre omnibus de 40 mm de l'armoire électrique permet un montage particulièrement simple et rapide.
La variante adaptée à chaque application
Avec les variantes pour habitations sans protection extérieure contre la foudre, pour les habitations et bâtiments commerciaux avec protection extérieure contre la foudre (classes de protection 3+4) ainsi que pour les hôpitaux et centres de données (classes de protection 1+2), OBO offre toujours la solution adéquate.
Les différents domaines d'utilisation bénéficient toujours d'une variante à 3 pôles pour les réseaux TN-C et d'une variante à 3+NPE pour les réseaux TT et TN-S.
Sécurité et avenir
Les parafoudres combinés testés VDE sont conformes aux standards internationaux les plus élevés, et leur niveau de protection ≤ 1,5 kV renforce en outre la sécurité des terminaux raccordés en aval. La limitation de tension des SPD garantit la protection de l'isolation afin d'éviter tout incendie et toute formation d'étincelles.
Afin de garantir à tout instant cette sécurité fiable, tous les appareils disposent d'un voyant d'état homologué pour la zone du pré-compteur, sans consommation propre. Celui-ci indique immédiatement si les appareils fonctionnent encore. En outre, toutes les variantes sont également disponibles avec signalisation à distance et peuvent donc être raccordées au système de conduites actuel ou futur du bâtiment.
Un code QR sur les appareils aide à consulter rapidement les informations techniques sur divers terminaux tels que smartphone ou tablette sur le site Web d'OBO.
Le parafoudre combiné MCF NAR en un coup d'œil :
- Liaison équipotentielle selon VDE 0185-305
- contrôlé selon VDE 0675-6-11/EN 61643-11
- satisfait aux exigences des normes VDE 0100-443 et 534
- satisfait aux exigences des normes exploitants réseau VDE-AR-N 4100
- Versions TNS et TN-S/TT pour tous les domaines d'application
- Classification du parafoudre : T1+T2, niveau de protection ≤ 1,5 kV
- Capacité de dérivation du courant de foudre jusqu'à 75 kA (10/350) à 3 pôles et jusqu'à 100 kA (10/350) 3+NPE
- Suppression du courant de suite jusqu'à 50 kA et fusible de puissance max. jusqu'à 315 A gL/gG selon la variante
- Installation sur les barres omnibus de 40 mm devant le compteur dans le NAR (espace de raccordement côté réseau)
- Fixation par vis, pour un contact durable avec la barre omnibus
- Sans courant de fuite ni consommation propre
- Testé par le VDE
Une équipe forte
Les nouveaux parafoudres combinés protègent non seulement efficacement des surtensions, mais ils sont de réels acteurs, qui peuvent tout à fait être conjugués à d'autres appareils de protection contre les surtensions. La norme VDE 0100-534 exige d'installer un autre appareil de protection contre les surtensions à partir d'une longueur de câble de 10 m, et la norme VDE 0100-443 recommande une protection supplémentaire des technologies de données et de l'information.
Parfaire sa protection avec les d'appareils de protection contre les surtensions d'OBO Bettermann :
