Asta di captazione isolata per conduttore isCon posato internamente con uscita laterale
N. art. 5408890 | EAN 4012196219421
- Descrizione del prodotto
-
Descrizione del prodotto• per la posa della derivazione OBO isCon® Pro+ in tubo
• con uscita cavi laterale per sostegno per asta di captazione isFang con uscita laterale del tipo isFang 3B-A
• per carichi di vento secondo il codice europeo 1: DIN EN 1991-1-4
• incluso elemento di collegamento (tipo isCon IN connect)
• inclusa connessione del potenziale (tipo isCon IN PAE)
• Tubo montante e punta intercettatore in alluminio
• Sezione centrale in plastica rinforzata con fibra di vetro (GFK)
-
- Dati tecnici
-
Dati tecnici

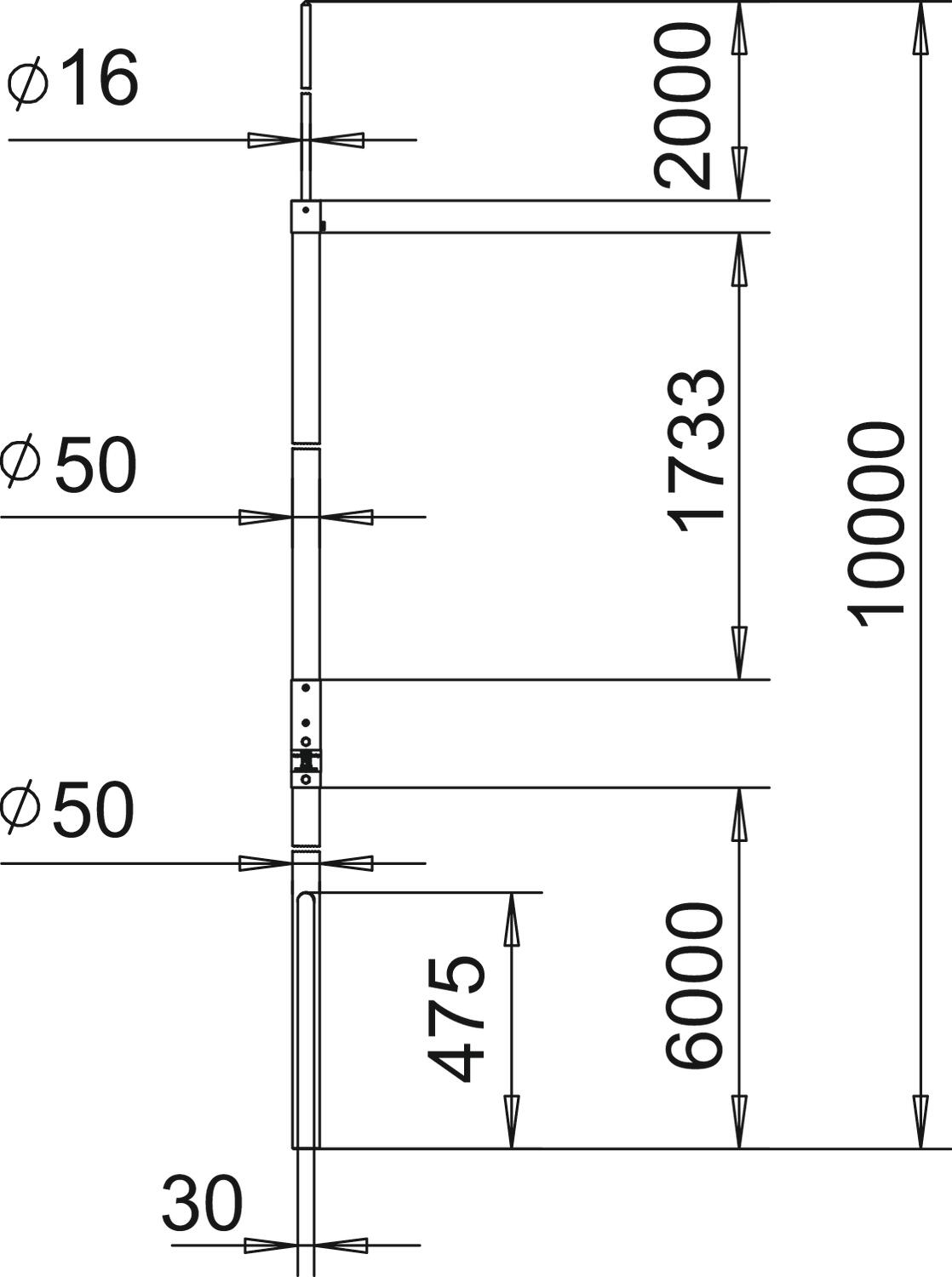

Collegamento Conduttore tondo Diametro 50 mm Dimensione A 6000 mm Dimensione B 2000 mm Dimensione d min. 50 mm Dimensione H 1733 mm Dimensione L 10000 mm Dimensionee 10000mm Lughezza. 10000 mm Materiale Plastica rinforzata di fibra di vetro Versione Asta di captazione Versione isolata resistente alle alte tensioni sì - Tutti i tipi
- Download
-
Scheda tecnica isFang IN-A10000 / 5408890 , 0.21MB , pdfDichiarazione di conformità UE isFang IN-A10000 / 5408890 , 0.06MB , pdfIstruzioni di montaggio Istruzioni di montaggio Asta isolata isFang IN , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio treppiede isFang , 0.18MB , pdf
