Barra equipotenziale 1809 per applicazione sotto traccia
N. art. 5015065 | EAN 4012195378198 | ELDAS-No. 150 580 049
- Descrizione del prodotto
-

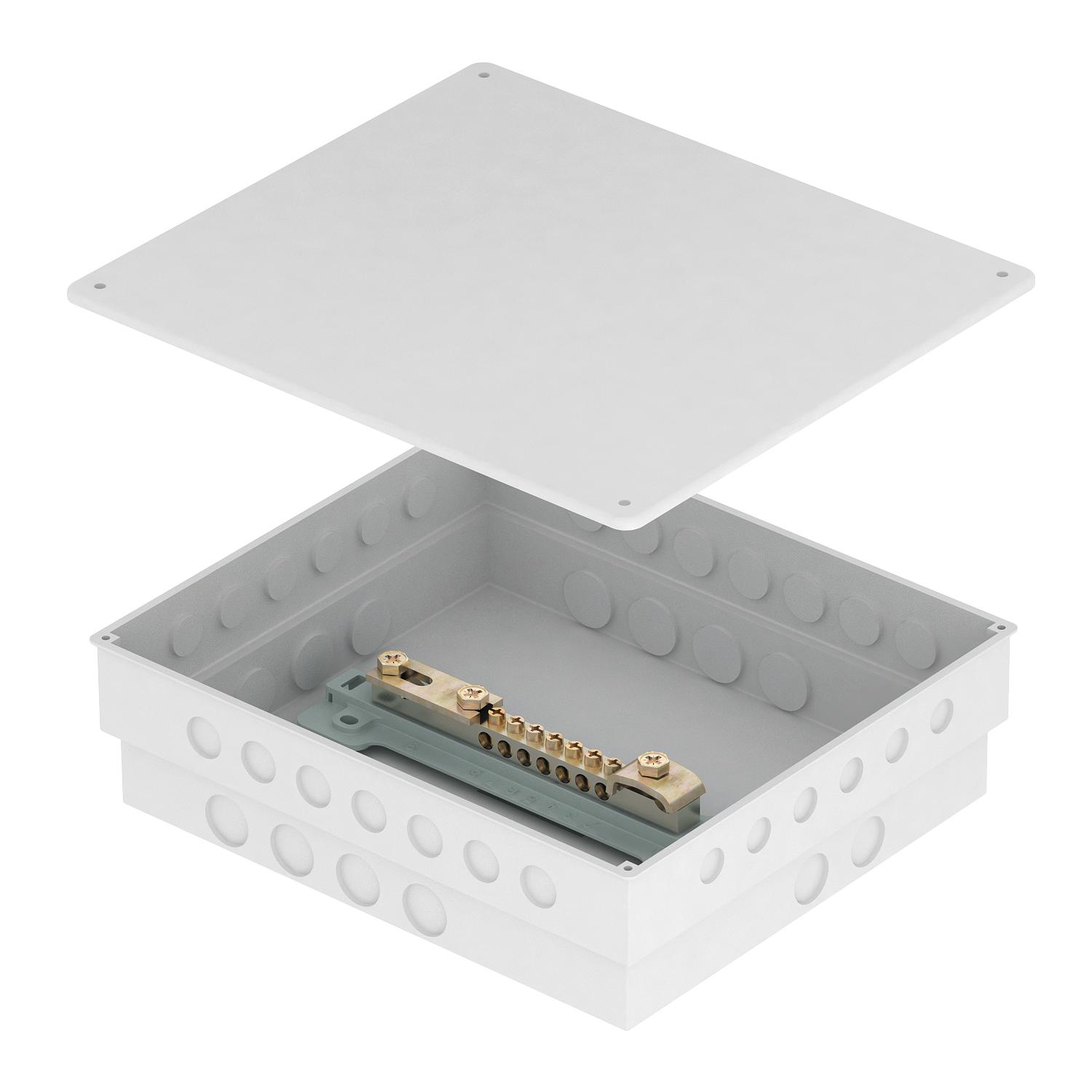

Descrizione del prodotto• barra equipotenziale 1809 montata (senza coperchio scorrevole) in scatola sottotraccia
• Scatola con predisposizione per l'inserimento dei cavi e del coperchio sotto traccia
• Striscia di contatto in ottone, nichelato
• Viti e morsetti in acciaio zincato
• Corrente di fulmine 100 kA (10/350)
Possibilità di collegamento:
• 7 conduttori fino a 25 mm²
• 1 tondo Rd 8-10
• 1 conduttore piatto fino a FL 30 o tondo Rd 8-10
-
- Dati tecnici
-

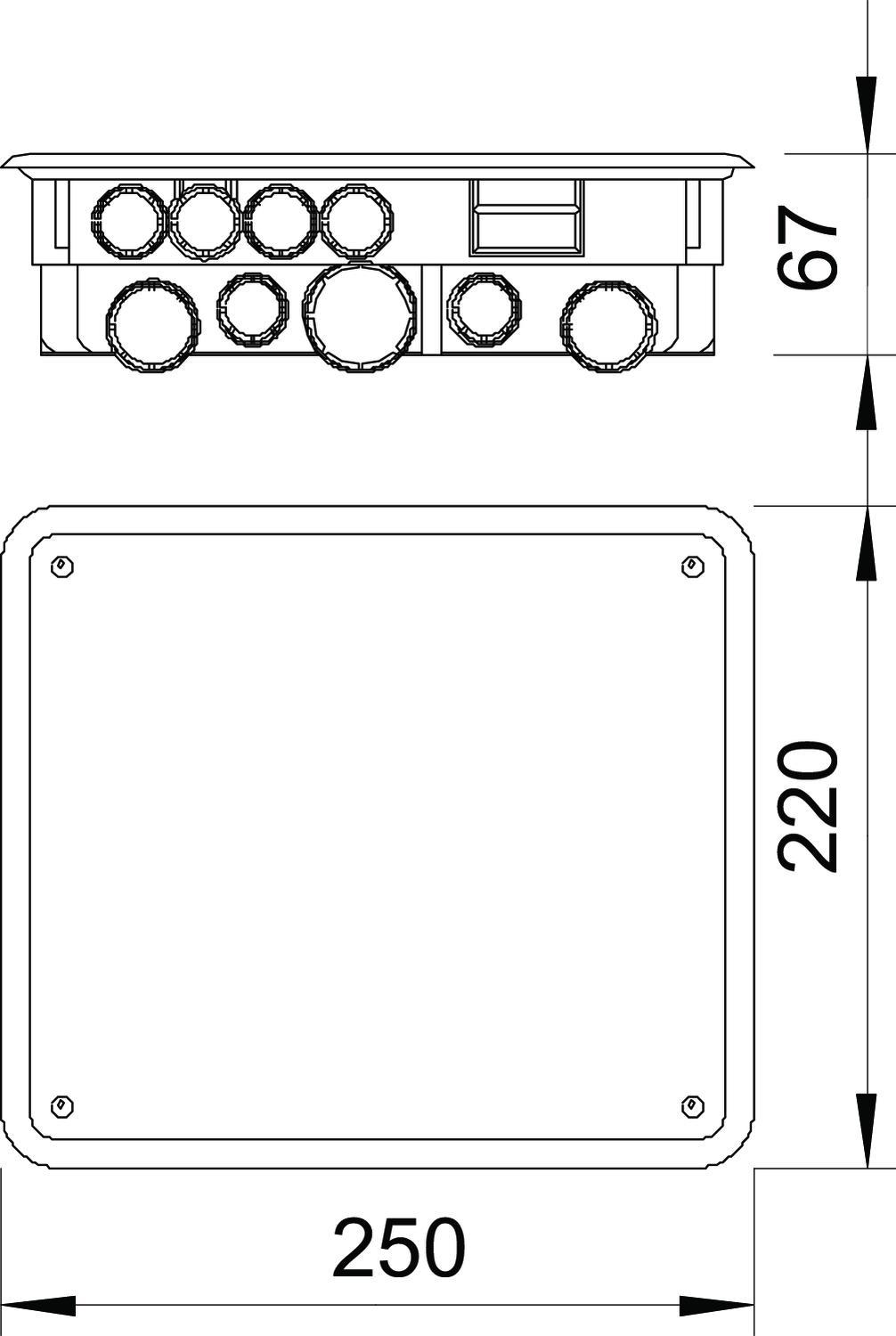

Misure
Altezza 67 mm Dimensionee 50x5mm Forma costruttiva Struttura fissa Isolatoree sì Larghezza 220 mm Lughezza. 250 mm Materiale Ottone Materiale del morsetto Acciaio Materiale della rotaia di contatto Ottone Numero collegamento conduttore piatto fino a 25 mm² rigido 7 Numero collegamento conduttore piatto fino a 30 mm 1 Numero collegamento tondo 8-10 mm 1 Numero collegamento tondo totale 1 Superficie del morsetto zincato galvanicamente Superficie della rotaia di contatto nichelato Versione NULL - Tutti i tipi
