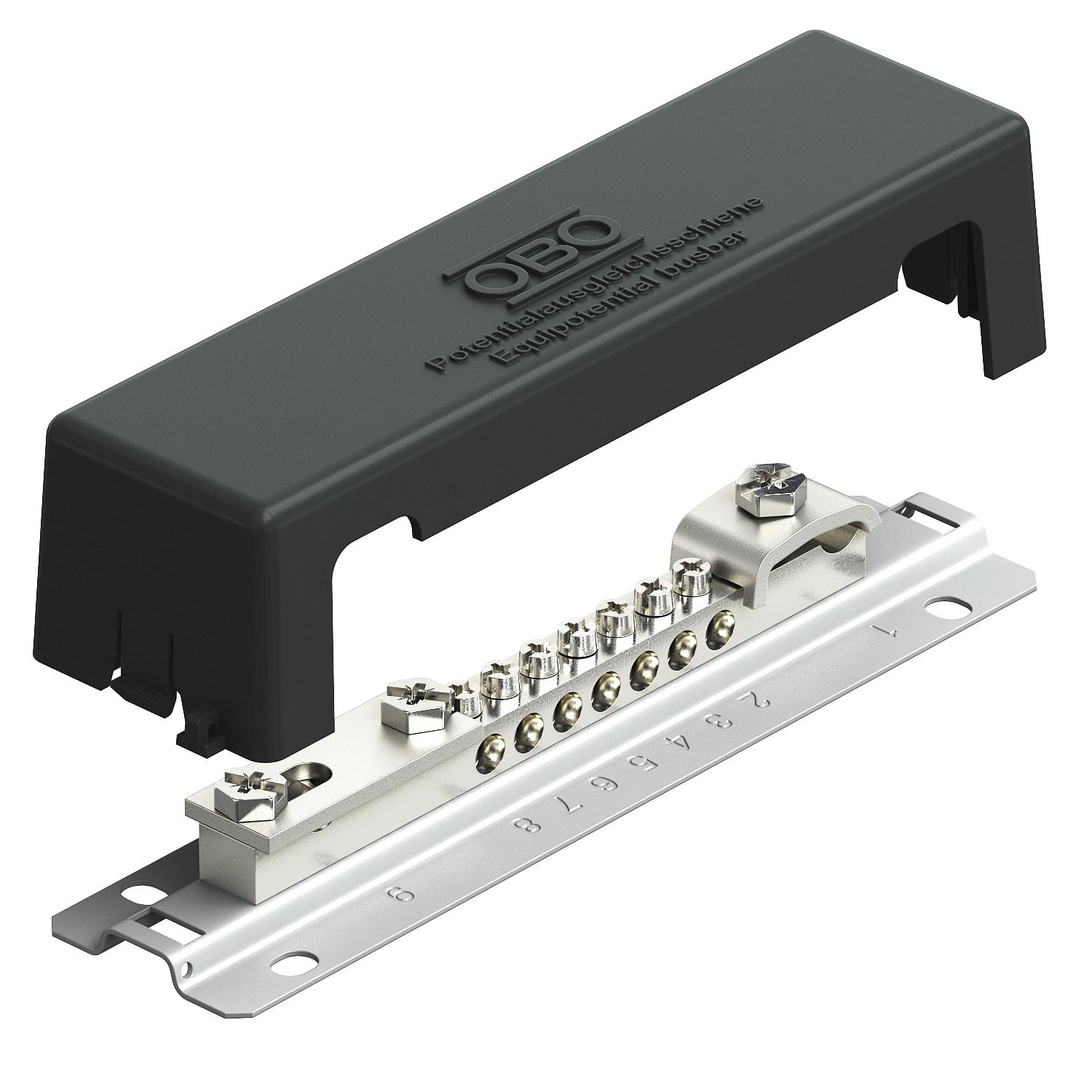

Barra equipotenziale per applicazione esterna, piastra di base in metallo

N. art. 5015105 | EAN 4012196587292

5015105 / 1809 AM

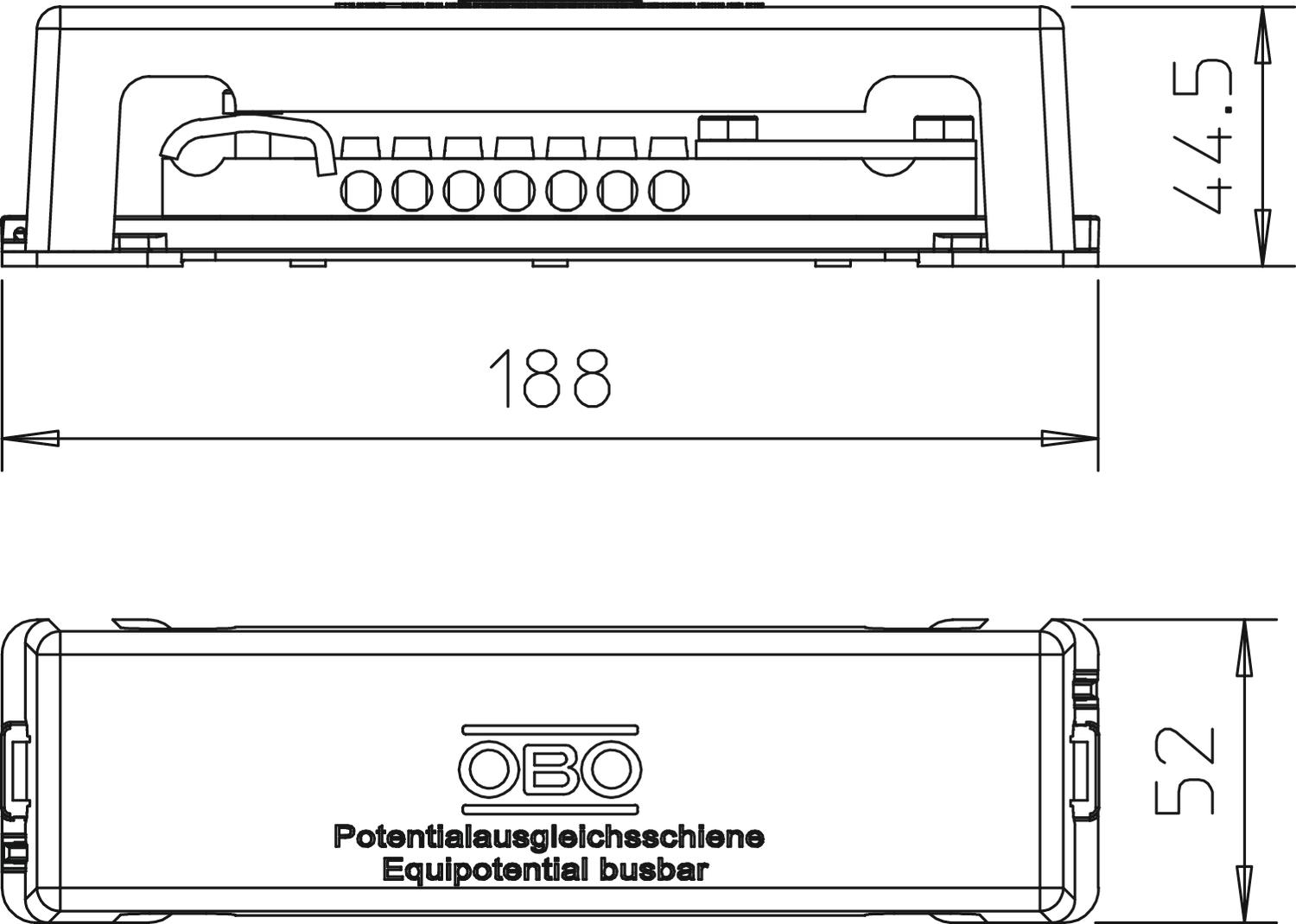

188 mm
52 mm
44,5 mm
nero
Descrizione del prodotto
Descrizione del prodotto
Piastra equipotenziale per l'equipotenzializzazione secondo DIN VDE 0100-410/-540 e per l'equipotenzializzazione con parafulmine secondo DIN VDE 0185-305

• Coperchio in polistirolo
• Piastra di base in acciaio, superficie in lega ferro-zinco
• Colore: nero, UV resistente
• Viti e piastre in VA
• Portata di corrente da fulmini 100 kA (10/350)

Possibilità di collegamento:
• 7 linee a uno o più fili fino a 25 mm² o linee flessibili fino a 16 mm²
• 1 conduttore tondo Rd 8-10
• 1 conduttore piatto fino a FL 30 o tondo Rd 8-10
  • Testato per le correnti da fulmine
  • privo di alogeni; senza cloro, fluoro e bromo
Dati tecnici

Misure

Altezza 44,5 mm
Capacità di portata della corrente da fulmine H/100 kA
Colore nero
Dimensionee 188mm
Forma costruttiva Struttura fissa
Larghezza 52 mm
Lughezza. 188 mm
Materiale Acciaio INOX 1.4301
Materiale del morsetto Acciaio
Materiale della rotaia di contatto Ottone
Numero collegamento conduttore piatto fino a 25 mm² rigido 7
Numero collegamento conduttore piatto fino a 30 mm 1
Numero collegamento tondo 8-10 mm 1
Numero collegamento tondo totale 1
Superficie del morsetto zincato galvanicamente
Superficie della rotaia di contatto nichelato
Versione con coperchio
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Colore N. art. Quantità Conf. Prezzo di listino IVA escl.
1809 AM 188 mm 52 mm 44,5 mm nero 5015105
1 pz 76,51 CHF Prezzo / 1 pz
