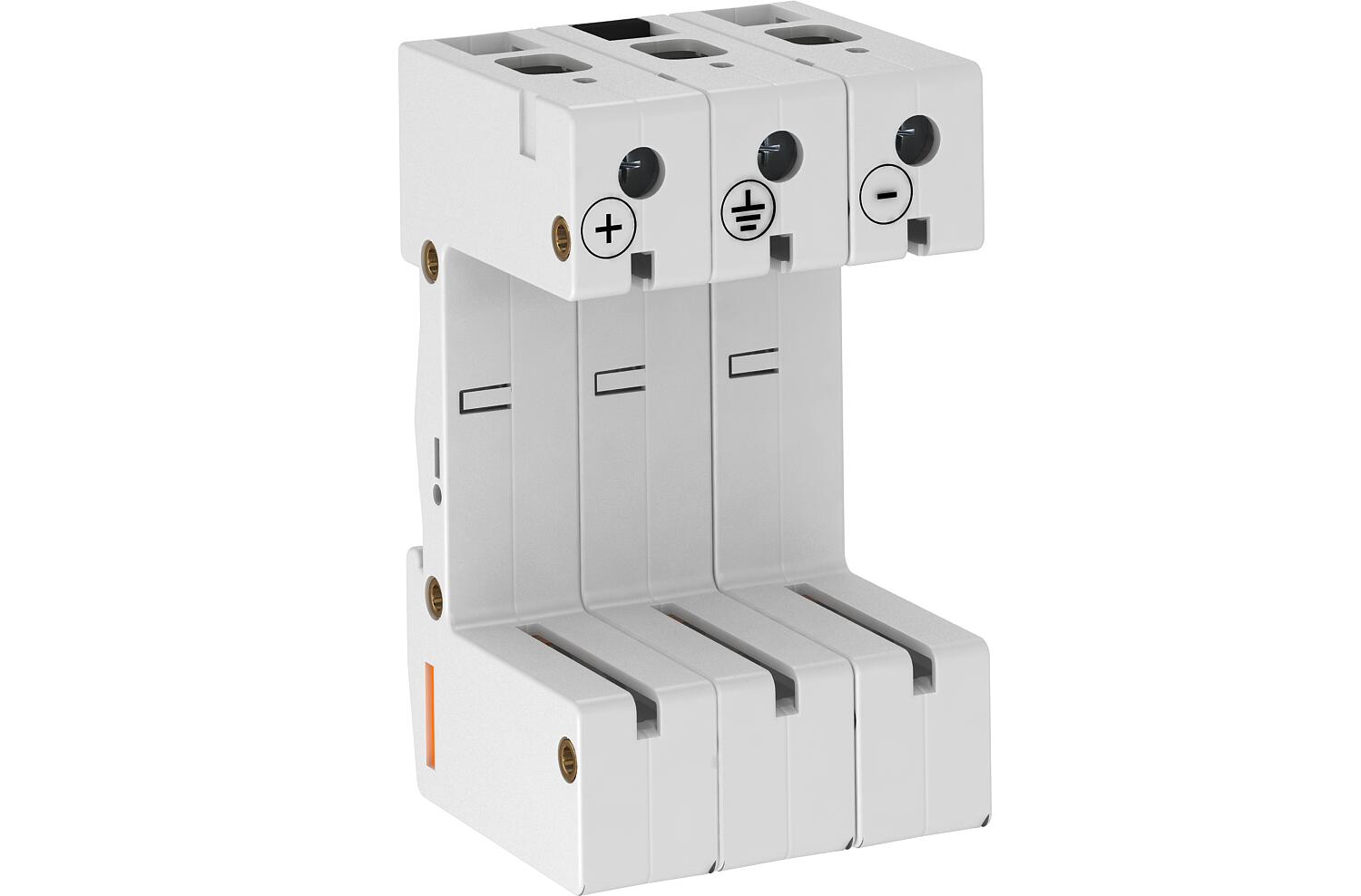

Base per limitatore di sovratensione V20-C U-3PH-Y

N. art. 5096647 | EAN 4012195299455 | ELDAS-No. 808 943 509

Descrizione del prodotto
Descrizione del prodotto
Base per impianti fotovoltaici fino a Uoc=1000 V (collegamento a Y)

• Adatta a parti superiori di limitatori combinati V 25-B+C tipo 1+2
• Adatta a parti superiori di limitatori di sovratensione V 20-C tipo 2
• Collegamento di protezione contro tensioni trasversali e prolungate

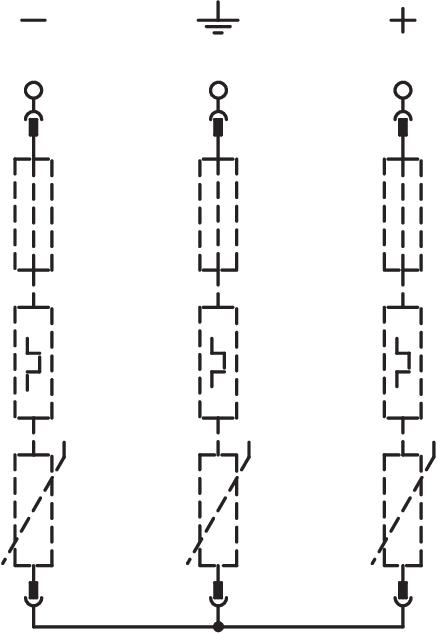

• Collegamento di sicurezza a Y
• Livello di protezione DC basso: < 4,0 kV (Uoc max = 1000 V DC con V20-C/0-440)
• Livello di protezione DC basso: < 3,0 kV (Uoc max = 900 V DC con V25-B+C/0-385)
• Livello di protezione DC basso: < 2,6 kV (Uoc max = 600 V DC con V50-B+C/0-280)
• Collegamenti contrassegnati

Utilizzo: in impianti fotovoltaici tra i moduli fotovoltaici e l'inverter.
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Apparecchio di protezione combinato del tipo 1 e tipo 2
  • Apparecchio di protezione di Tipo 3 secondo DIN EN 61643-11 o IEC 61643-11
  • Passaggio da LPZ 0 a 1
  • Passaggio da LPZ 1 a 2
  • Installation electrotechnical expertise
Dati tecnici

Dati tecnici

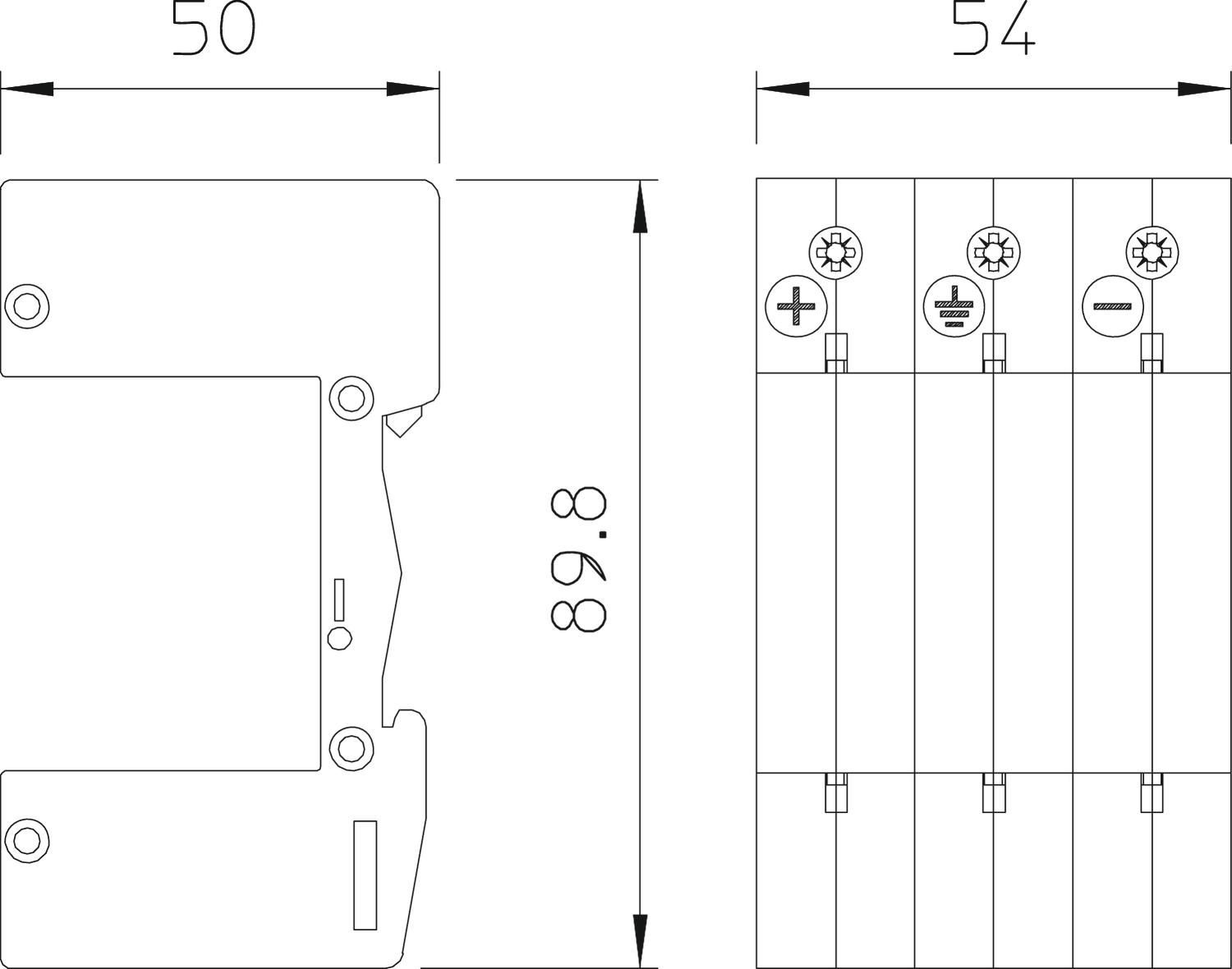

Dimensionee Y-PH
Grado di protezione IP20
Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm²
Temperatura d'esercizio max 80 °C
Temperatura d'esercizio min. -40 °C
Versione 3 poli connessione a Y per impianto fotovoltaico
Versione dei poli 3
Tutti i tipi

Tutti i tipi

Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
V20-C U-3PH-Y 808 943 509 5096647
1 pz 49,65 CHF Prezzo / 1 pz
