- Descrizione del prodotto
-

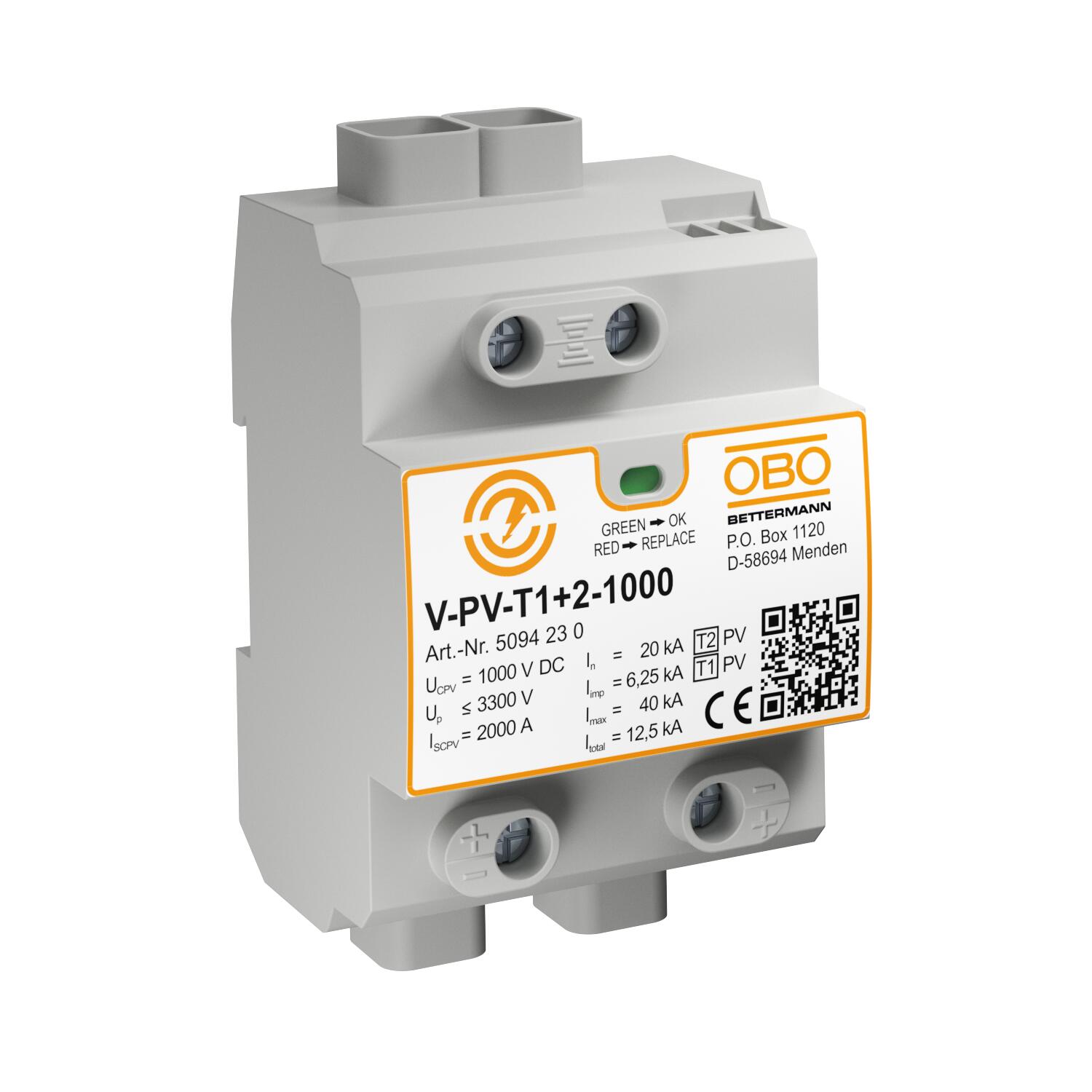

Descrizione del prodottoLimitatore combinato Tipo 1+2 per la protezione da fulmini e sovratensioni per impianti FV.
• Collegamento equipotenziale parafulmine secondo IEC 62305 (VDE 0185-305)
• Protezione da sovratensioni secondo IEC 60364-7-712 (VDE 0100-712)
• capacità di scarica fino a 12,5 kA (10/350) e 40 kA (8/20)
• Commutazione Y resistente ai guasti con visualizzazione dello stato
• La variante FS ha un contatto di commutazione privo di potenziale per la segnalazione remota
Applicazione: dispositivi di protezione da fulmini e sovratensioni per impianti fotovoltaici.
- Dati tecnici
-
Misure
Altezza 120 mm Classe di prova tipo 1 sì Classe di prova tipo 2 sì Colore grigio Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica (8/20 µs) [totale] 40 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1000V DC Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Fusibile integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350) [totale] 12,5 kA Impulso di corrente da fulmine (10/350 μs) 6,25 kA Larghezza 71,2 mm LPZ 0→2 Lughezza. 65,5 mm Max Tensione FV 1000 V OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 50 A Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) min. 2,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 1000 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio Barra DIN 35 mm Versione Configurazione a Y Versione dei poli altro - Tutti i tipi
- Download
-
Scheda tecnica V-PV-T1+2-1000 / 5094230 , 0.32MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità UE V-PV-T1+2-1000 / 5094230 , 0.18MB , pdfREACH Dichiarazione di conformità V-PV-T1+2-1000 / 5094230 , 0.12MB , pdfRoHS Dichiarazione di conformità V-PV-T1+2-1000 / 5094230 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfIstruzioni di montaggio Istruzioni di montaggio V-PV-T1_2-1000_1500 , 0.19MB , pdf
