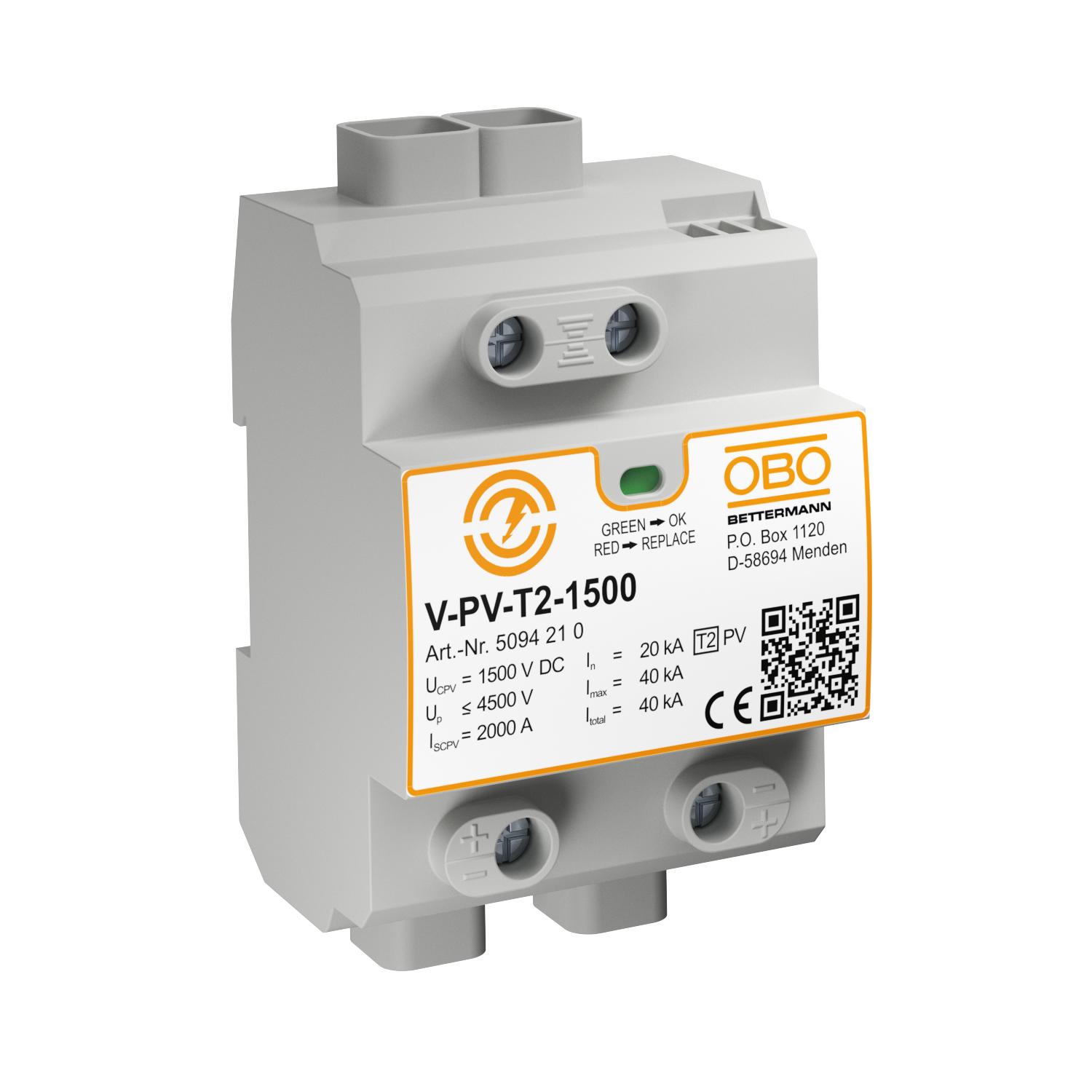

Blocco completo FV 1500V DC altro | IP20

Blocco completo FV 1500V DC

N. art. 5094210 | EAN 4012196603695

N. art. / Tipo

Versione dei poli	altro

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Protezione da sovratensione tipo 2 per impianti FV

• protezione da sovratensione a norma IEC 60364-7-712 (VDE 0100-712)
• capacità di scarico corrente di 20 kA per polo e fino a 40 kA (8/20)
• connessione Y a prova di guasto con indicazione di stato
• la variante FS è dotata di un contatto di commutazione a potenziale zero per la segnalazione a distanza

Applicazione: Limitatori di protezione da sovratensioni per impianti FV.

Dati tecnici

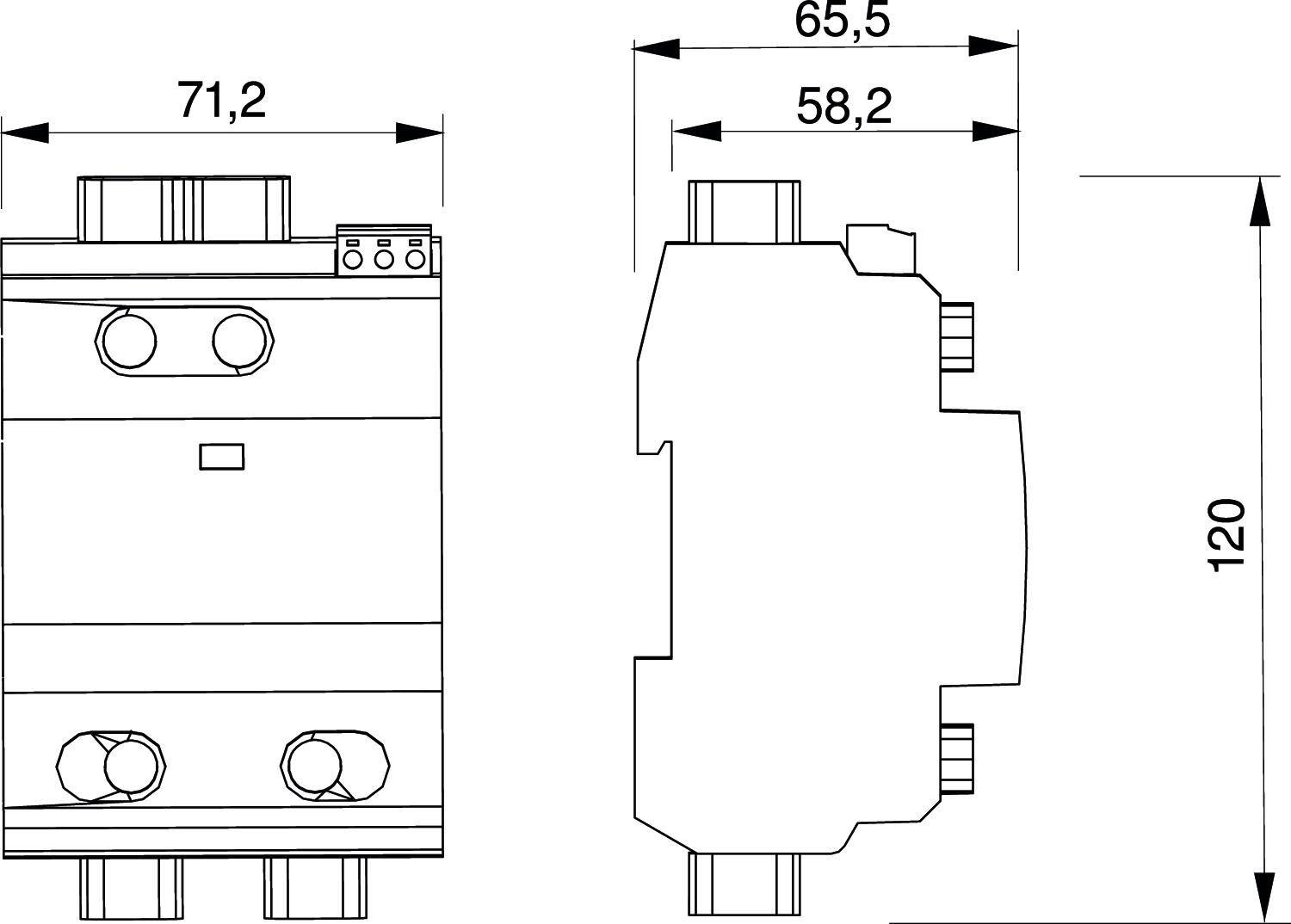

Misure

Altezza	120 mm
Classe di prova tipo 1	no
Classe di prova tipo 2	sì
Classe di prova tipo 3	no
Colore	grigio
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di scarica (8/20 µs) [totale]	40 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Dimensionee	1500V DC
Forma della rete	DC
Forma della rete altro	no
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Fusibile integrato	no
Grado di protezione	IP20
Larghezza	71,2 mm
LPZ	1→2

Lughezza.	65,5 mm
Max Tensione FV	1500 V
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	50 A
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua DC	1500 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Tipo di montaggio	Barra DIN 35 mm

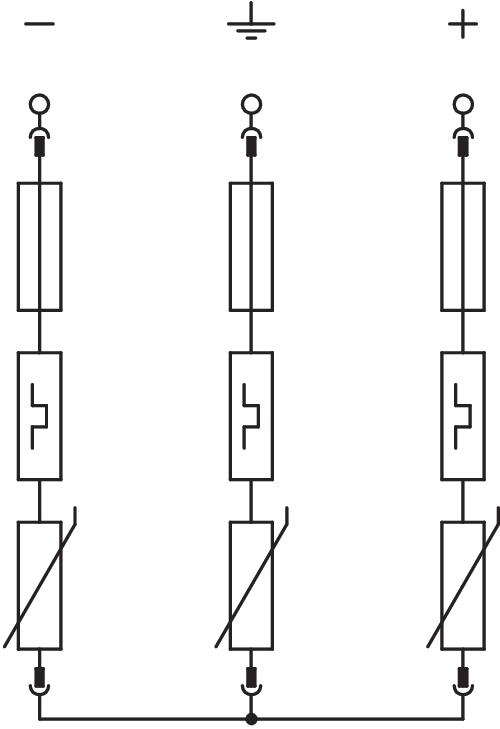

Versione	Configurazione a Y
Versione dei poli	altro
Versione testata per esplosione (EX)	no
