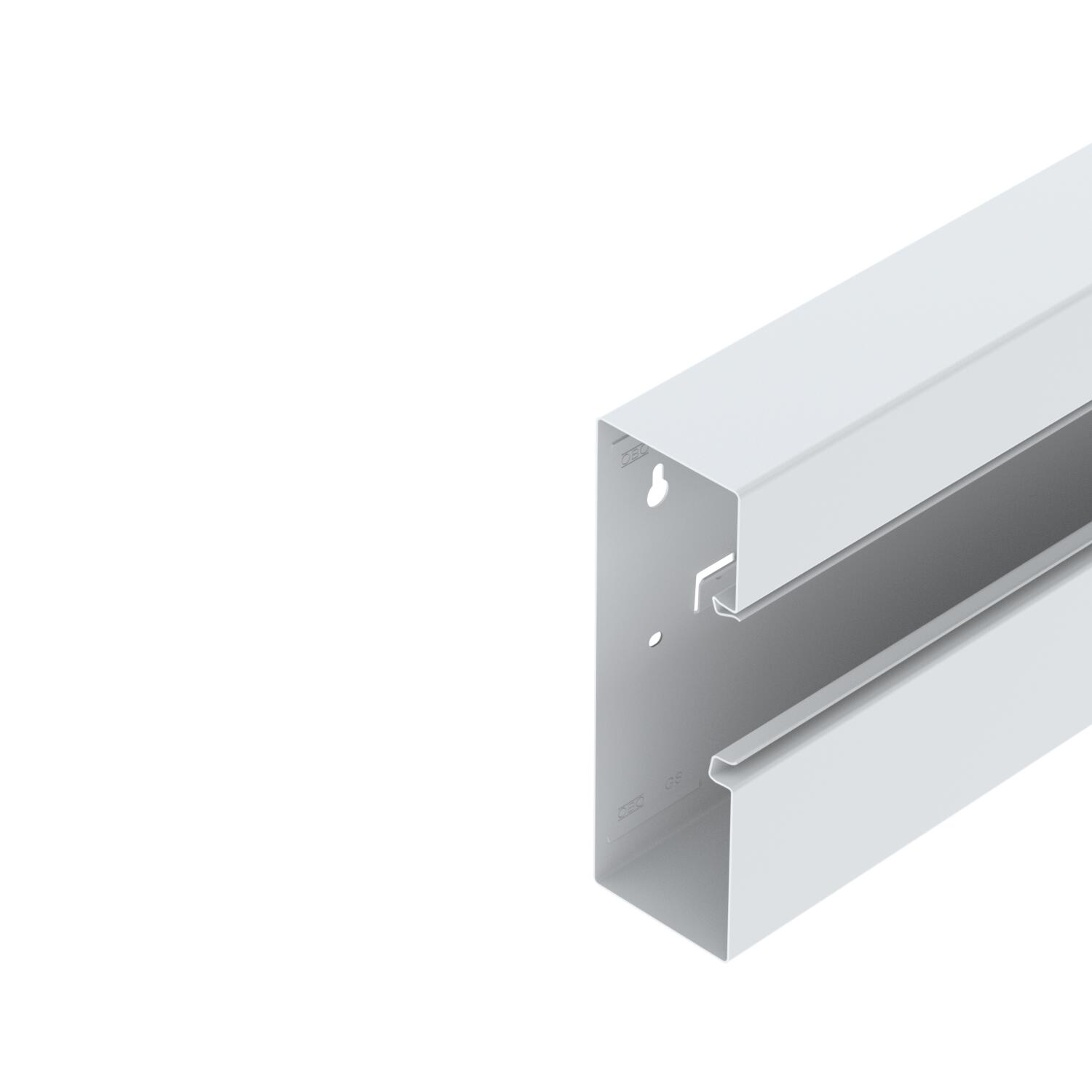

Canale incasso apparecchi Rapid 80, larghezza canale 210, altezza canale 70, asimmetrico 2000

Canale incasso apparecchi Rapid 80, larghezza canale 210, altezza canale 70, asimmetrico

N. art. 6278000 | EAN 4012195663744 | ELDAS-No. 127 533 529

N. art. / Tipo

Lughezza.	2000 mm

Descrizione del prodotto

Descrizione del prodotto

Canale per incasso apparecchi GS indicato per il montaggio diretto a parete o su mensole di fissaggio. Il canale per incasso apparecchi GS dispone di linguette a scatto a contatto autonomo per il montaggio di un separatore in lamiera di acciaio. L'equipotenzialità tra gli elementi inferiori del canale viene garantita dal giunto. La misura di protezione e la compensazione equipotenziale tra l'elemento superiore e quello inferiore viene garantita dalla copertura brevettata del condotto a conduzione autonoma. L'apertura di sistema è di 76,5 mm utili. Il coperchio deve essere ordinato separatamente.

Su richiesta possono essere realizzate anche elementi inferiori e superiori del canale con lunghezze differenti, fino a 3000 mm, e anche altri colori RAL. Le superfici a vista dei canali di incasso apparecchi verniciati sono laminate.

Dati tecnici

Misure

Altezza	70 mm
Colore	bianco; RAL 9010
Coperchio in dotazione	no

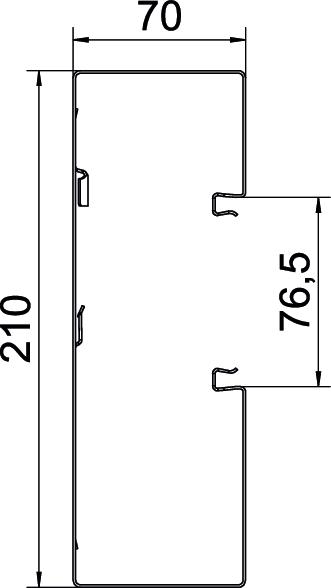

Dimensionee	70x210x2000
Forma rettangolare	sì
Foro di montaggio nel pavimento	sì
Giunto canale	no
Grado di protezione	IP30
Grado di protezione IK-Code	IK10
Graffa ferma cavo	no
Impronta CO₂ (GWP) dalla culla al cancello	0,3202 kg CO₂e / 1 Metro
Larghezza	210 mm
Larghezza della parte superiore	76,5 mm
Lughezza.	2000 mm

Materiale	Acciaio
Numero delle parti superiori	1
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	con foratura alla base
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-25 °C
Sezione utile	12700 mm²
Simmetrico	no
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	con naselli di arresto

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GS-A70210RW	2000 mm	127 533 529	6278000	m	2 m	92,17 CHF Prezzo / 1 m
GS-A70210LGR	2000 mm	-----	6278002	m	2 m	92,17 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto GS-KUP70	GS-KUP70	127 590 019	6277290	VPE	1 VPE	9,79 CHF Prezzo / 1 VPE
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	-----	6288610	pz	5 pz	7,31 CHF Prezzo / 1 pz
Serracavo 7ZE	7ZE	127 590 199	6288790	pz	50 pz	4,18 CHF Prezzo / 1 pz
Coperchio in lamiera d'acciaio	GS-OTRW	127 540 229	6279850	m	2 m	25,42 CHF Prezzo / 1 m
Morsetto a incastro RKV3V	RKV3V	127 549 004	6288700	pz	20 pz	0,64 CHF Prezzo / 1 pz
Elemento terminale, per canale di incasso apparecchi Rapid 80 tipo GS-70210	GS-E70210RW	127 567 329	6278070	pz	1 pz	69,56 CHF Prezzo / 1 pz
Separatore GS-TW70	GS-TW70	127 590 009	6277090	m	2 m	12,02 CHF Prezzo / 1 m

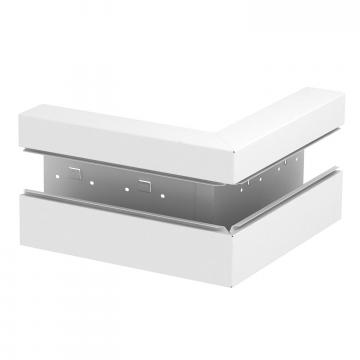

Angolo esterno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AA70210RW	127 553 829	6278010	pz	1 pz	216,18 CHF Prezzo / 1 pz
Elemento superiore angolo esterno in acciaio	GS-OTARW	-----	6279870	pz	1 pz	59,25 CHF Prezzo / 1 pz

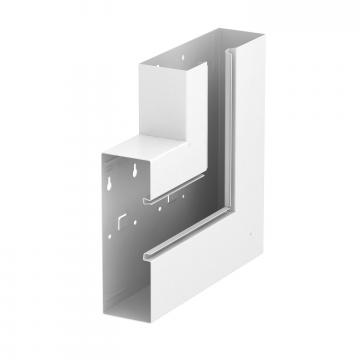

Curva piana, asimmetrica, in salita, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AFS70210RW	127 570 629	6278020	pz	1 pz	214,29 CHF Prezzo / 1 pz

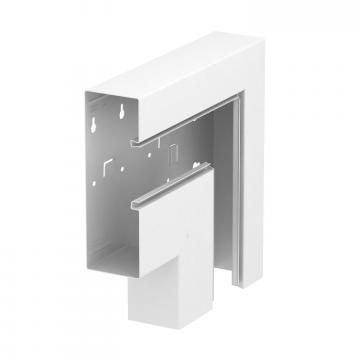

Curva piana, asimmetrica, in discesa, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AFF70210RW	-----	6278030	pz	1 pz	218,07 CHF Prezzo / 1 pz
Parte superiore angolare piatto lamiera di acciaio	GS-OTFRW	-----	6279860	pz	1 pz	59,25 CHF Prezzo / 1 pz

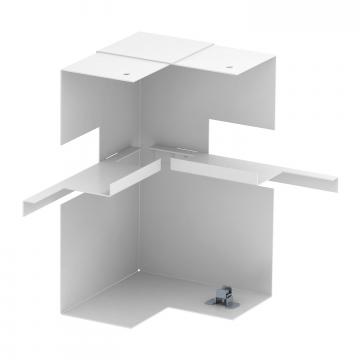

Angolo interno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AI70210RW	127 550 729	6278050	pz	1 pz	116,56 CHF Prezzo / 1 pz
Raccordo a T, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AT70210RW	127 573 529	6278060	pz	1 pz	176,73 CHF Prezzo / 1 pz
Graffa per canale KL80A	KL80A	127 549 104	6288640	pz	20 pz	3,49 CHF Prezzo / 1 pz
Morsetto per conduttore di protezione	8AWR	127 590 109	6288704	pz	10 pz	4,53 CHF Prezzo / 1 pz
