Canale incasso apparecchi, tipo GAI UT170
N. art. 6115000 | EAN 4012196560868
- Descrizione del prodotto
-
Descrizione del prodotto

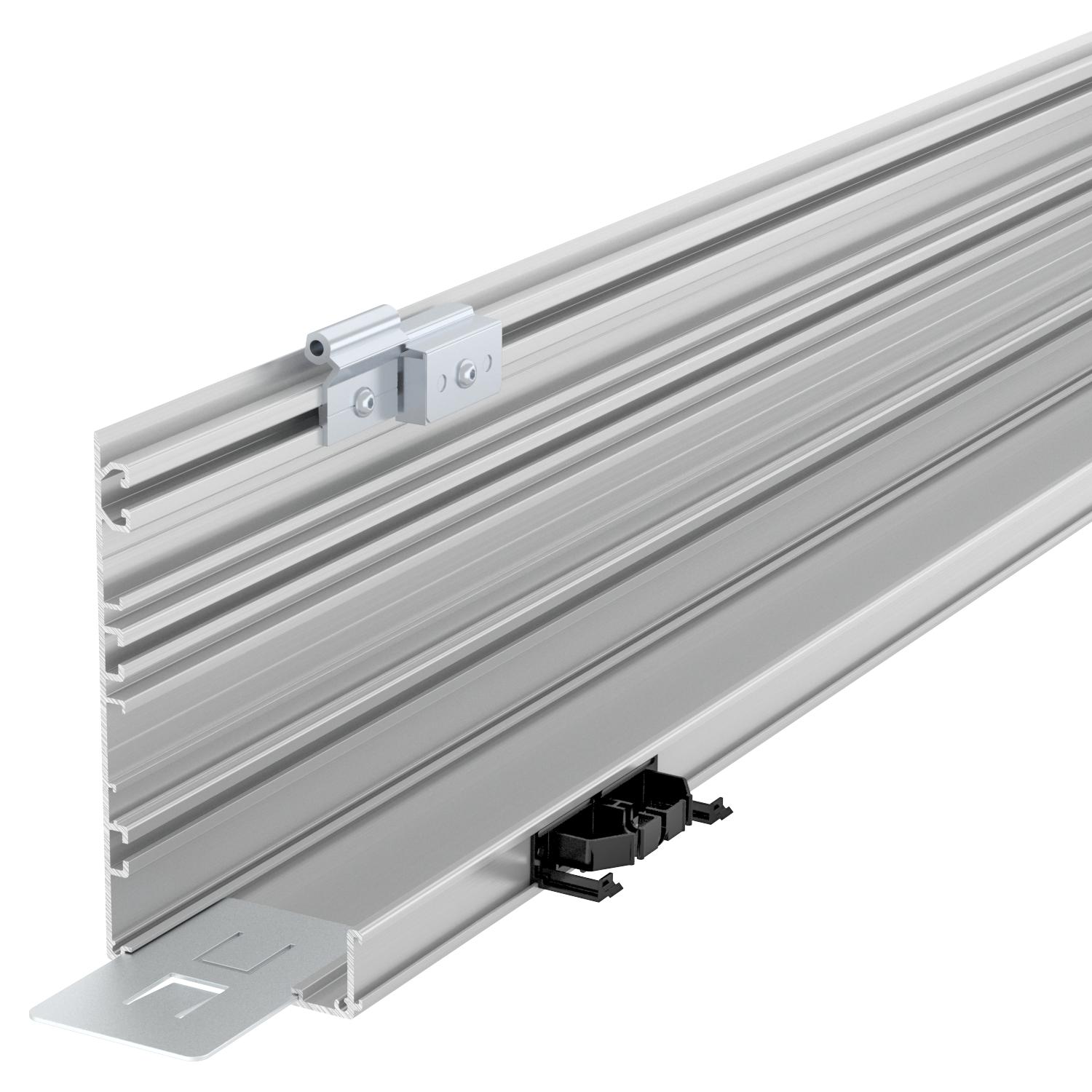

Pezzo inferiore per il sistema di canali per parapetto Rapid IBIS per l'aggancio
- delle parti superiori del canale tramite la funzione cerniera
- dell'adattatore apparecchi per gli apparecchi di attivazione e a innesto
- di un separatore per lo scorrimento di cavi di vari livelli di tensione.

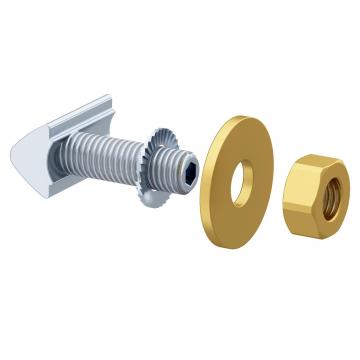

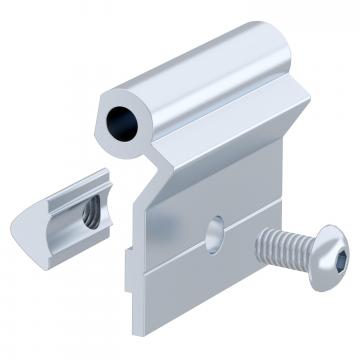

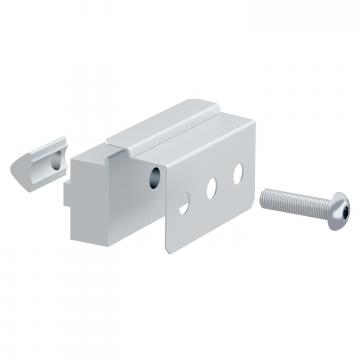

La fornitura comprende, oltre al profilo in alluminio, il materiale di montaggio composto da: cerniere, perni filettati trasversali per il fissaggio delle parti superiori, lamiere di blocco per la parte superiore, 2 adattatori per la parte superiore al metro, 1 connettore e morsetti di collegamento per l'equipotenzializzazione.
-
- Dati tecnici
-
Dati tecnici
Coperchio in dotazione no Dimensionee 2000x160x85 Forma rettangolare sì Foro di montaggio nel pavimento no Giunto canale sì Graffa ferma cavo no Materiale Alluminio Numero delle parti superiori 1 Numero di pareti divisorie ad incastro 1 Pellicola protettiva sì Perforazione di base senza foratura alla base Priva di alogeni sì Simmetrico no Tipo di montaggio delle parti superiori comprensivo Trattamento antibatterico no Versione parete posteriore (lato interno) Profilo C continuo Misure

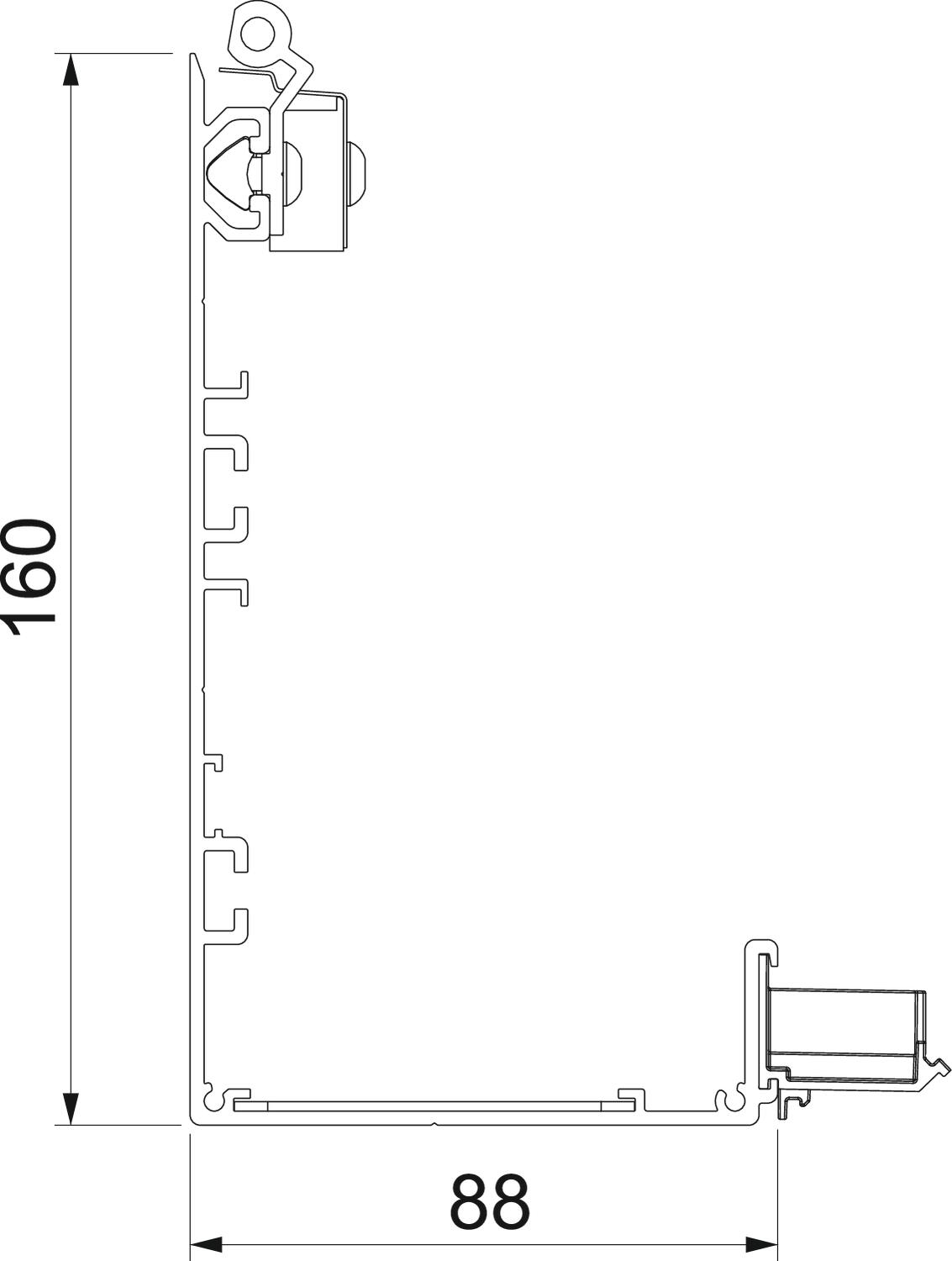

Altezza 88 mm Larghezza 160 mm Lughezza. 2000 mm - Tutti i tipi
- Download
-
Scheda tecnica GAI-UT170 / 6115000 , 0.35MB , pdfDichiarazione di conformità GAI-UT170 / 6115000 , 0.17MB , pdfDichiarazione di conformità UK GAI-UT170 / 6115000 , 0.14MB , pdfIstruzioni di montaggio Istruzioni di montaggio sistema Rapid IBIS , 0.12MB , pdf
