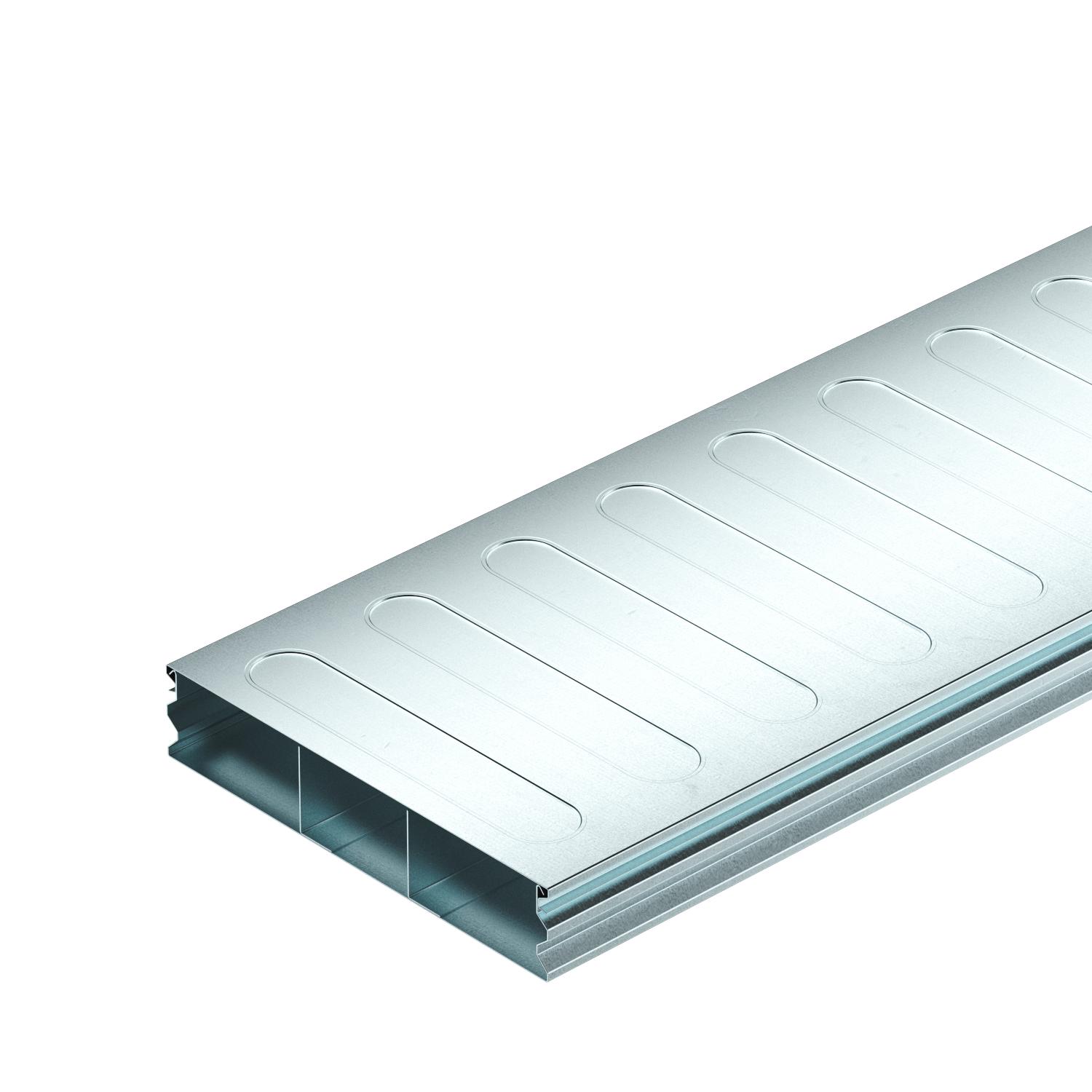

Canale sotto pavimento, 2 parti, a 3 vie, altezza canale 48 mm
N. art. 7400281 | EAN 4012197352080
- Descrizione del prodotto
-
Descrizione del prodottoCanale sotto pavimento (2 parti) per la posa di cavi e linee nei sistemi sotto pavimento sotto battuto a norma EN 50085-2-2. Coperchio del canale estraibile e ad innesto universale. Con separatore nella parte inferiore del canale.
-
- Dati tecnici
-
Misure
Altezza 48 mm Altezza canale min. 48 mm Campo di applicazione sotto battuto Dimensione a 90 mm Dimensione b 70 mm Dimensione H 48 mm Dimensionee 2000x250x48 Disaccoppiabile no Impronta CO₂ (GWP) dalla culla al cancello 9,1653 kg CO₂e / 1 Metro Larghezza 250 mm Larghezza canale min. 250 mm Lughezza. 2000 mm Materiale Acciaio Numero delle vie 3 St. Numero di pareti divisorie fisse 2 Parte superiore smontabile sì Piastra a pavimento sì Sezione utile 10892 mm² Sezione via a 3854 mm² Sezione via b 3184 mm² Superficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica S3 25048-2 / 7400281 , 0.16MB , pdfDichiarazione di conformità UE S3 25048-2 / 7400281 , 0.10MB , pdfDichiarazione di prestazione S3 25048-2 / 7400281 , 0.34MB , pdfIstruzioni di montaggio Im-Beton-Kanalsystem IBK , 3.27MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 19.88MB , pdf
