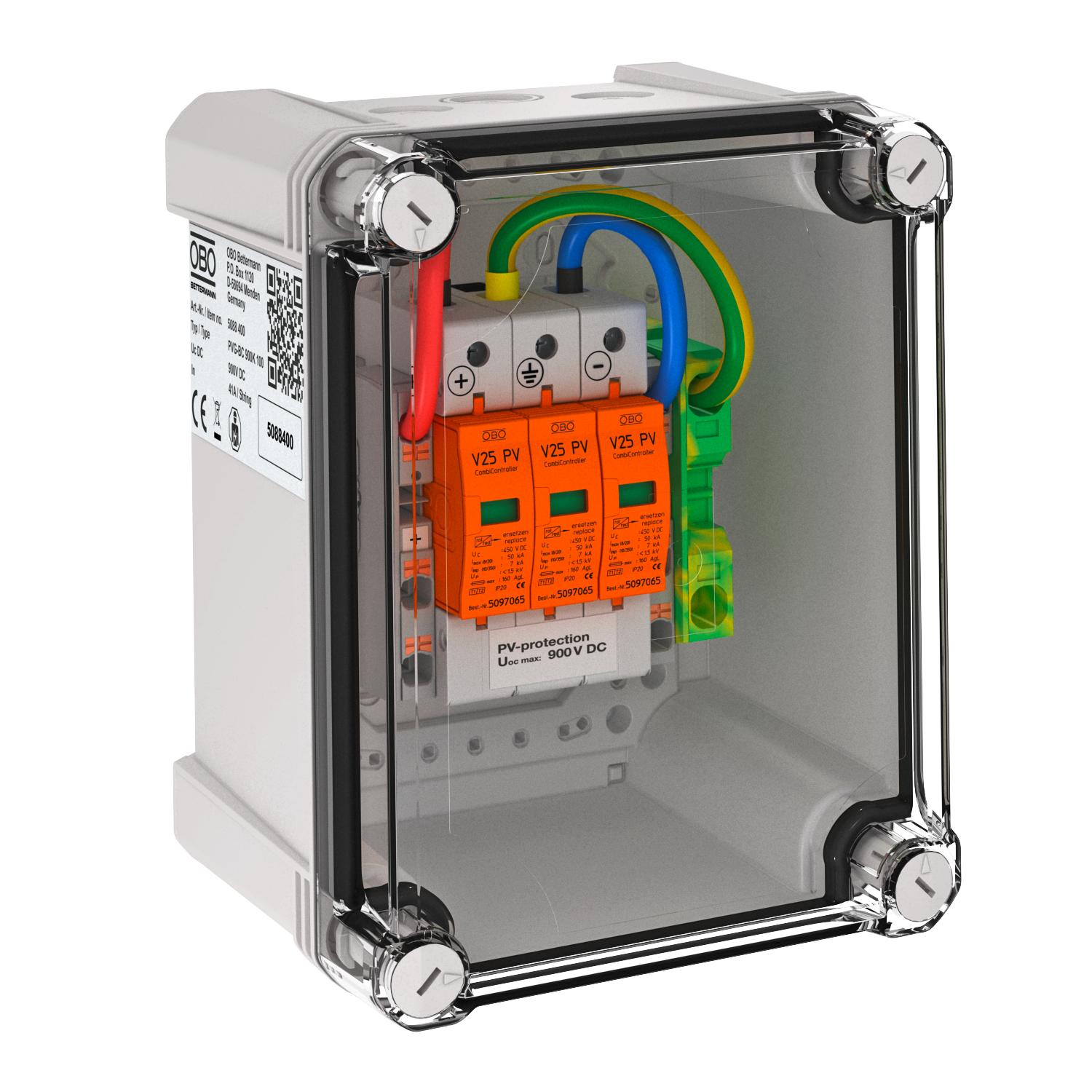

Cassetta di connessione generatore tipo 1+2 per 1 stringa IP67

Cassetta di connessione generatore tipo 1+2 per 1 stringa

N. art. 5088400 | EAN 4012197365066

N. art. / Tipo	5088400 / PVG-BC 900K 100

Grado di protezione	IP67

Descrizione del prodotto

Descrizione del prodotto

Cassetta di connessione generatore tipo 1+2 per impianti fotovoltaici per la connessione di 1 stringa. Per la protezione DC dell'inverter.

• Deviatore varistore, innestabile con unità di separazione in circuito Y a prova di errori secondo VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 3,0 kV (Uoc max = 900 V DC)
• 1 dispositivo di protezione con 2 punti di fissaggio Push-In da fino a 6 mm² nell'alloggiamento preinstallati, fino a 41 A DC per morsetto
• Alloggiamento in policarbonato (IP66), resistente a UV per l'impiego esterno, incl. set di pressacavi ed elemento di compensazione della pressione

Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!

Dati tecnici

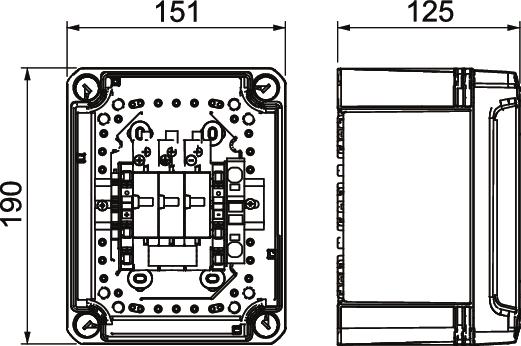

Misure

Altezza	190 mm
Anschlussart Generatoranschlusskasten	Push-in terminal
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Classe di prova tipo 3	no
Colore	grigio chiaro; RAL 7035
Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Dimensionee	900V DC
Dotato di sezionatore sotto carico	no
Entries per MPPT	1
Exits per MPPT	1
Forma della rete	DC
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Funzione di monitoraggio	no
Grado di protezione	IP67
Grado di protezione IK-Code	IK08
Impulso di corrente da fulmine (10/350 μs)	7 kA
Larghezza	150 mm
LPZ	0→2
Materiale cassetta	PC
Max Corrente di ingresso per stringa	41 A
Max Corrente di uscita	41 A

Max Tensione di ingresso DC	900 V
Number of MPPTs	1
Numero di ingressi	1
Numero di ingressi cavi	4
Numero di ingressi stringa	1
Profondità	125 mm
Range di temperatura di esercizio max	65 °C
Range di temperatura di esercizio min.	-25 °C
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	6 mm²
Sezione del conduttore flessibile (a filo sottile) max	10 AWG
Sezione del conduttore flessibile (a filo sottile) min.	21 AWG
Sezione del conduttore flessibile (a filo sottile) min.	0,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	10 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	8 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	0,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	21 AWG
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe II
Temperatura d'esercizio max	60 °C
Temperatura d'esercizio min.	-25 °C
Tempo di reazione	<25 ns
Tensione massima continua DC	900 V
Tipo di entrata cavi	Collegamento a vite
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Tipo di montaggio	premontato nella cassetta
Versione	For 1 MPPT and with push-in terminal
