Cassetta di connessione generatore tipo 2 per 2 x 2 stringhe IP67

Cassetta di connessione generatore tipo 2 per 2 x 2 stringhe

N. art. 5088445 | EAN 4012197365004

N. art. / Tipo	5088445 / PVG-C1000K 220

Grado di protezione	IP67

Descrizione del prodotto

Descrizione del prodotto

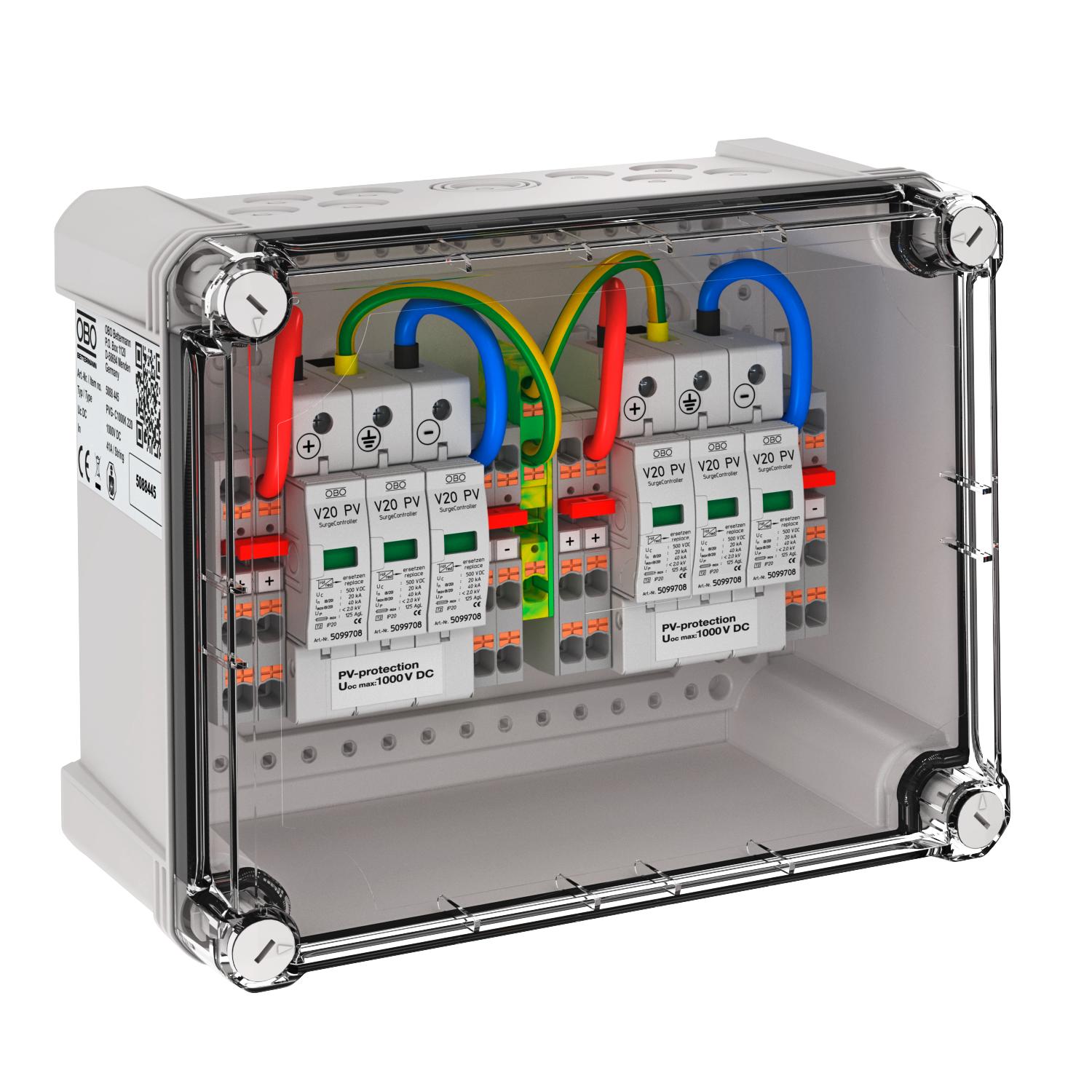

Cassetta di connessione generatore tipo 2 per impianti fotovoltaici per la connessione di 2 x 2 stringhe. Per la protezione DC dell'inverter.

• Deviatore varistore, innestabile con unità di separazione in circuito Y a prova di errori secondo VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 4,0 kV (Uoc max = 1000 V DC)
• 2 dispositivi di protezione con ciascuno 5 punti di fissaggio Push-In da fino a 6 mm² nell'alloggiamento preinstallati, fino a 41 A DC per morsetto
• Alloggiamento in policarbonato (IP66), resistente a UV per l'impiego esterno, incl. set di pressacavi ed elemento di compensazione della pressione

Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!

Dati tecnici

Misure

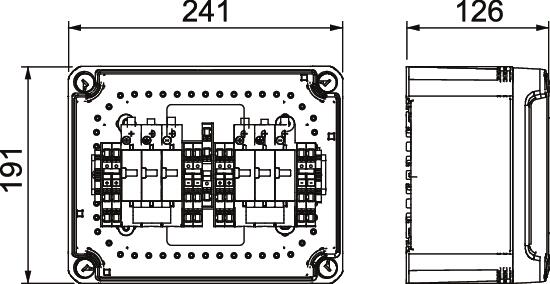

Altezza	191 mm
Anschlussart Generatoranschlusskasten	Push-in terminal
Classe di prova tipo 1	no
Classe di prova tipo 2	sì
Classe di prova tipo 3	no
Colore	grigio chiaro; RAL 7035
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Dimensionee	1000V DC
Dotato di sezionatore sotto carico	no
Entries per MPPT	3
Exits per MPPT	2
Forma della rete	DC
Forma della rete DC	sì
Funzione di monitoraggio	no
Grado di protezione	IP67
Grado di protezione IK-Code	IK08
Larghezza	240 mm
LPZ	1→2
Massima potenza fusibile	125 A
Materiale cassetta	PC
Max Corrente di ingresso per stringa	41 A
Max Corrente di uscita	41 A
Max Tensione di ingresso DC	1000 V
Number of MPPTs	2

Numero di ingressi	2
Numero di ingressi cavi	16
Numero di ingressi stringa	2
Profondità	125 mm
Range di temperatura di esercizio max	65 °C
Range di temperatura di esercizio min.	-25 °C
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	10 AWG
Sezione del conduttore flessibile (a filo sottile) max	6 mm²
Sezione del conduttore flessibile (a filo sottile) min.	21 AWG
Sezione del conduttore flessibile (a filo sottile) min.	0,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	10 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	8 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	21 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	0,5 mm²
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
Temperatura d'esercizio max	60 °C
Temperatura d'esercizio min.	-25 °C
Tempo di reazione	<25 ns
Tensione massima continua DC	1000 V
Tipo di entrata cavi	Collegamento a vite
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Tipo di montaggio	premontato nella cassetta
Versione	Per 2 MPPT e con morsetti push-in
