Descrizione del prodotto

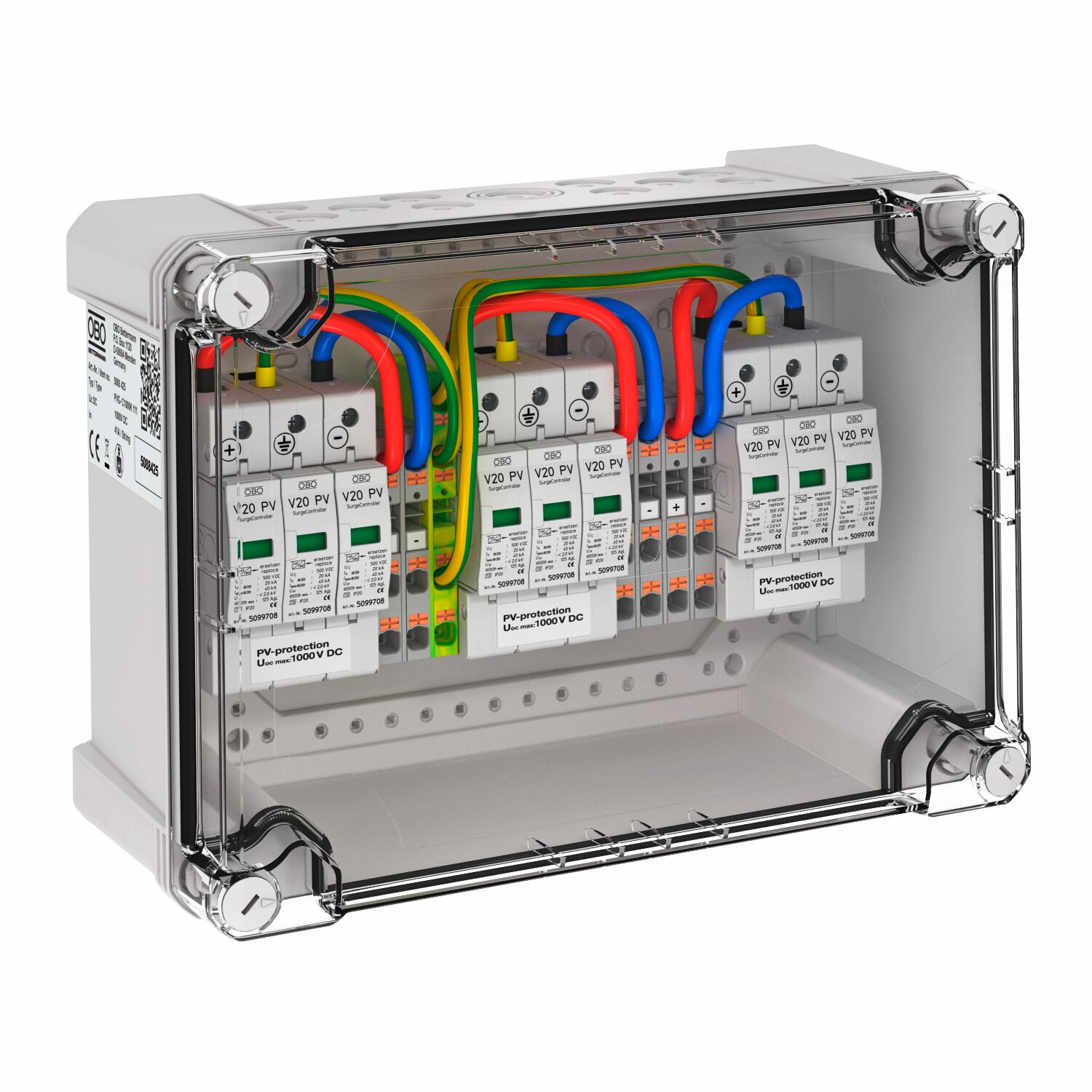

Cassetta di connessione generatore tipo 2 per impianti fotovoltaici per la connessione di 3 x 1 stringa. Per la protezione DC dell'inverter.
• Deviatore varistore, innestabile con unità di separazione in circuito Y a prova di errori secondo VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 4,0 kV (Uoc max = 1000 V DC)
• 3 dispositivi di protezione con ciascuno 2 punti di fissaggio Push-In da fino a 6 mm² nell'alloggiamento preinstallati, fino a 41 A DC per morsetto
• Alloggiamento in policarbonato (IP66), resistente a UV per l'impiego esterno, incl. set di pressacavi ed elemento di compensazione della pressione
Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
- Dati tecnici
-

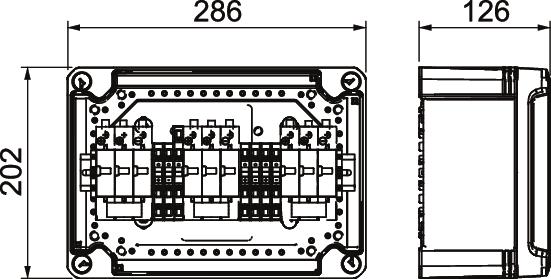

Misure
Altezza 202 mm Anschlussart Generatoranschlusskasten Push-in terminal Classe di prova tipo 1 no Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1000V DC Dotato di sezionatore sotto carico no Entries per MPPT 1 Exits per MPPT 1 Forma della rete DC Forma della rete DC sì Funzione di monitoraggio no Grado di protezione IP67 Grado di protezione IK-Code IK08 Larghezza 286 mm LPZ 1→2 Massima potenza fusibile 125 A Materiale cassetta PC Max Corrente di ingresso per stringa 41 A Max Corrente di uscita 41 A Max Tensione di ingresso DC 1000 V Number of MPPTs 3 Numero di ingressi 1 Numero di ingressi cavi 12 Numero di ingressi stringa 1 Profondità 125 mm Range di temperatura di esercizio max 65 °C Range di temperatura di esercizio min. -25 °C Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 6 mm² Sezione del conduttore flessibile (a filo sottile) max 10 AWG Sezione del conduttore flessibile (a filo sottile) min. 0,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 21 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 8 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 21 AWG SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 60 °C Temperatura d'esercizio min. -25 °C Tempo di reazione <25 ns Tensione massima continua DC 1000 V Tipo di entrata cavi Collegamento a vite Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio premontato nella cassetta Versione Per 3 MPPT e con morsetti push-in - Tutti i tipi
