Cassetta di connessione generatore tipo 2 per 4 stringhe
N. art. 5088455 | EAN 4012197365202
- Descrizione del prodotto
-
Descrizione del prodotto
Cassetta di connessione generatore tipo 2 per impianti fotovoltaici per la connessione di 4 stringhe. Per la protezione DC dell'inverter.
• Deviatore varistore, innestabile con unità di separazione in circuito Y a prova di errori secondo VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 4,0 kV (Uoc max = 1000 V DC)
• 1 dispositivo di protezione con 8 punti di fissaggio Push-In da fino a 6 mm² nell'alloggiamento preinstallati, fino a 41 A DC per morsetto
• Alloggiamento in policarbonato (IP66), resistente a UV per l'impiego esterno, incl. set di pressacavi ed elemento di compensazione della pressione
Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 1 no Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1000V DC Dotato di sezionatore sotto carico no Entries per MPPT 4 Exits per MPPT 4 Forma della rete DC Forma della rete DC sì Funzione di monitoraggio no Grado di protezione IP67 Grado di protezione IK-Code IK08 LPZ 1→2 Massima potenza fusibile 125 A Materiale cassetta PC Max Corrente di ingresso per stringa 41 A Max Corrente di uscita 41 A Max Tensione di ingresso DC 1000 V Number of MPPTs 1 Numero di ingressi 4 Numero di ingressi cavi 16 Numero di ingressi stringa 4 Profondità 125 mm Range di temperatura di esercizio max 65 °C Range di temperatura di esercizio min. -25 °C Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 10 AWG Sezione del conduttore flessibile (a filo sottile) max 6 mm² Sezione del conduttore flessibile (a filo sottile) min. 21 AWG Sezione del conduttore flessibile (a filo sottile) min. 0,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 8 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 21 AWG SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 60 °C Temperatura d'esercizio min. -25 °C Tempo di reazione <25 ns Tensione massima continua DC 1000 Tipo di entrata cavi Collegamento a vite Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio premontato nella cassetta Versione Per 1 MPPT e con morsetti push-in Misure

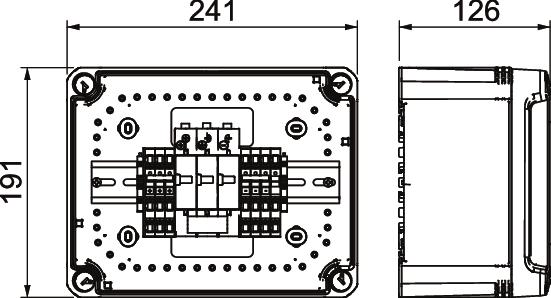

Altezza 191 mm Larghezza 240 mm Possibilità di collegamento
Anschlussart Generatoranschlusskasten Push-in terminal Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,5 mm² - Tutti i tipi
- Download
-
Scheda tecnica PVG- C1000K 400 / 5088455 , 0.26MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità PVG- C1000K 400 / 5088455 , 0.15MB , pdfREACH Dichiarazione di conformità PVG- C1000K 400 / 5088455 , 0.28MB , pdfRoHS Dichiarazione di conformità PVG- C1000K 400 / 5088455 , 0.28MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfIstruzioni di montaggio PVG BC 900K C1000 400 , 5.26MB , pdf
