Nota: Questo articolo è un articolo fuori produzione. Puoi trovare l’articolo successivo qui: 7408970 / Cassetta livellabile cieca, RKN, acciaio inox

Cassetta livellabile cieca, RKN, acciaio inox 100 | 150 | 20 | 100 | Nessuna uscita cavo | 9

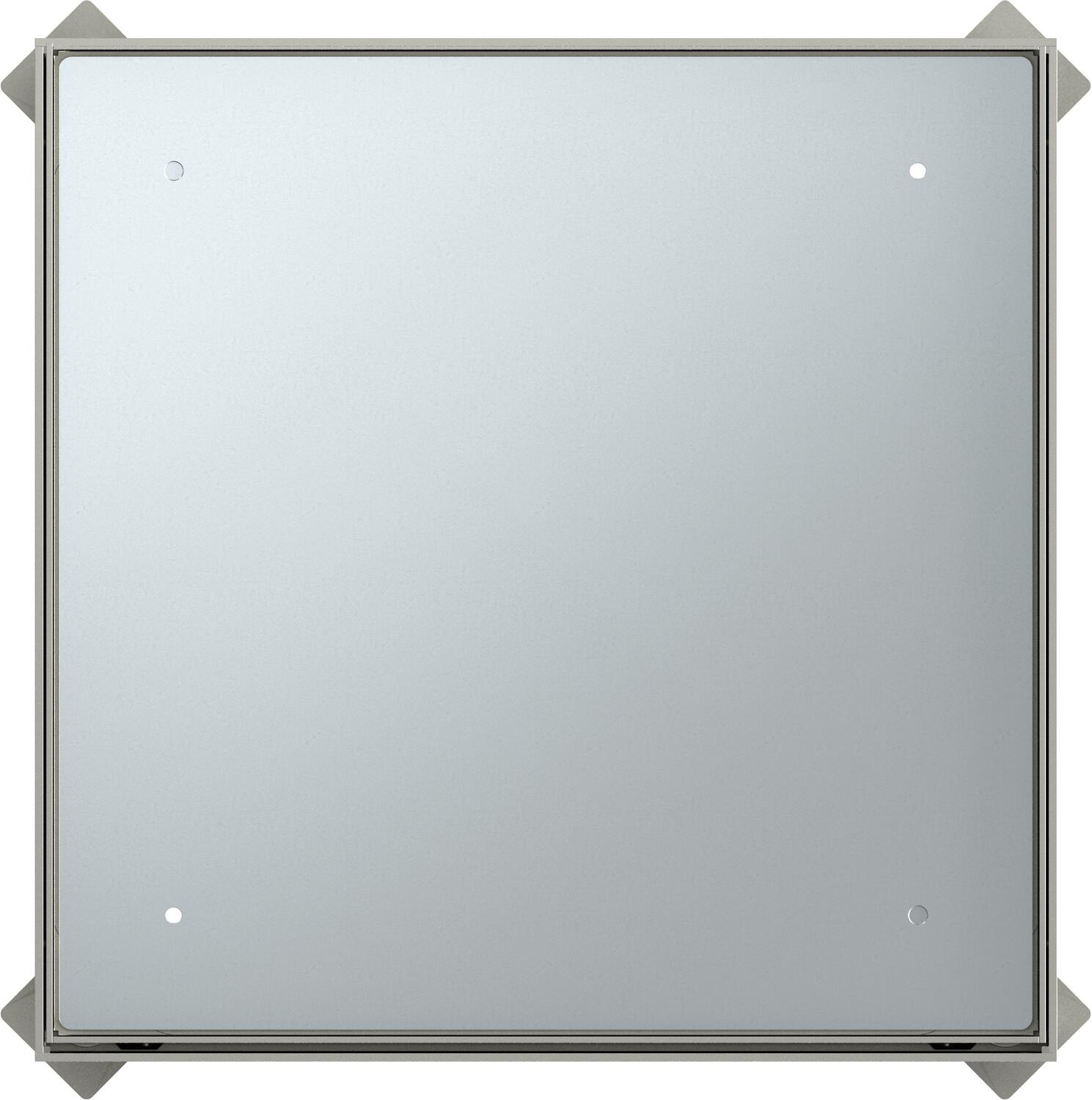

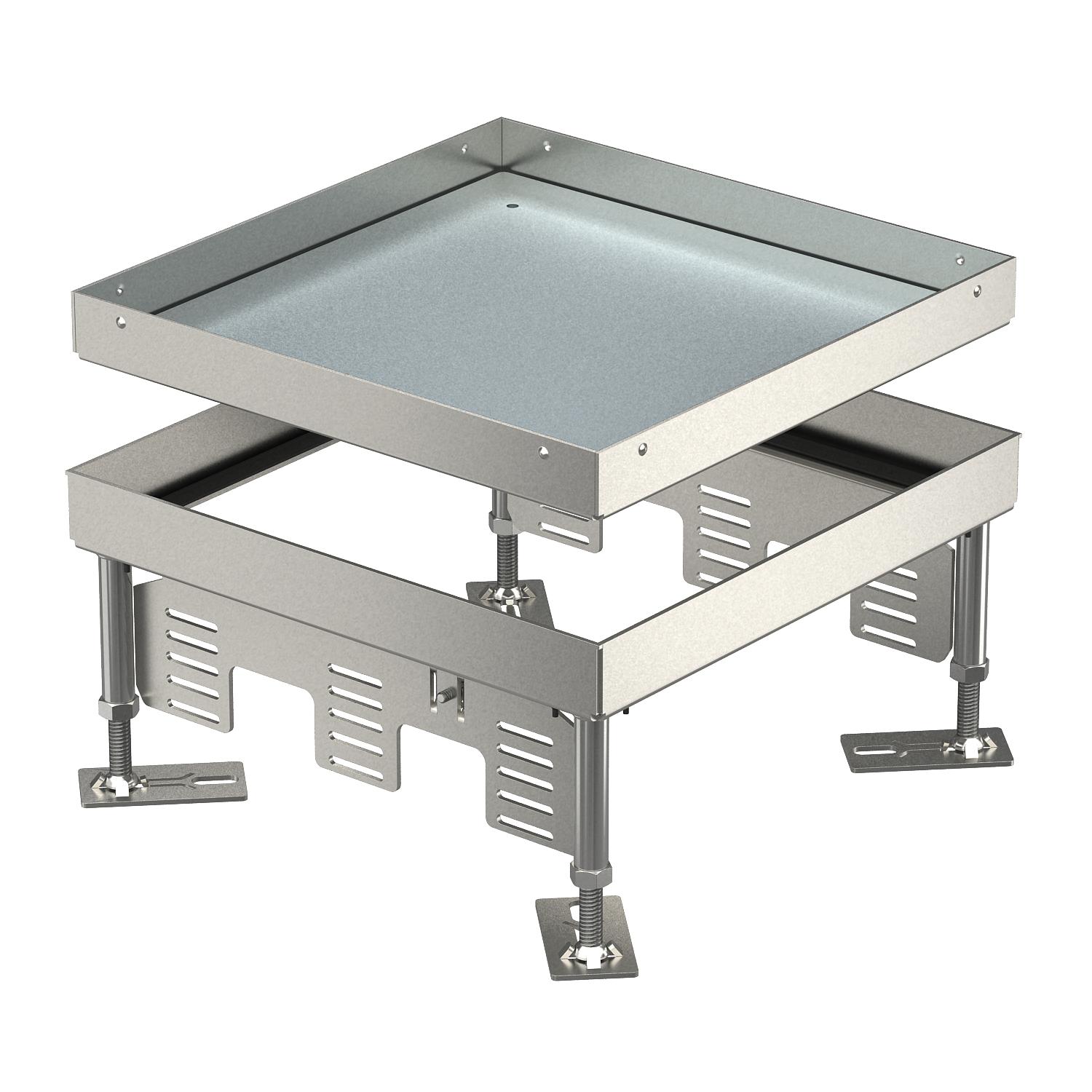

Cassetta livellabile cieca, RKN, acciaio inox

N. art. 7409044 | EAN 4012195867777

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Versione uscita cavo	Nessuna uscita cavo

Dimensione nominale per torretta	9

Descrizione del prodotto

Descrizione del prodotto

Cassetta "cieca" livellabile per la creazione di un'apertura d'ispezione di dimensione nominale 9 in pavimenti lavati a secco o bagnato in ambienti interni. Adatto solo per pavimenti lisci.
Per l'installazione di 3 supporti universali UT4 (12 dispositivi Modul 45®) o box standard italiano (fino a 14 moduli delle principali serie civili a standard italiano) o box MT45 V0 (per 8 dispositivi Modul 45® e 4 connessioni dati).

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	150 mm
Altezza pavimento min.	100 mm
Carico verticale, grande superficie	fino a 15.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	244 mm

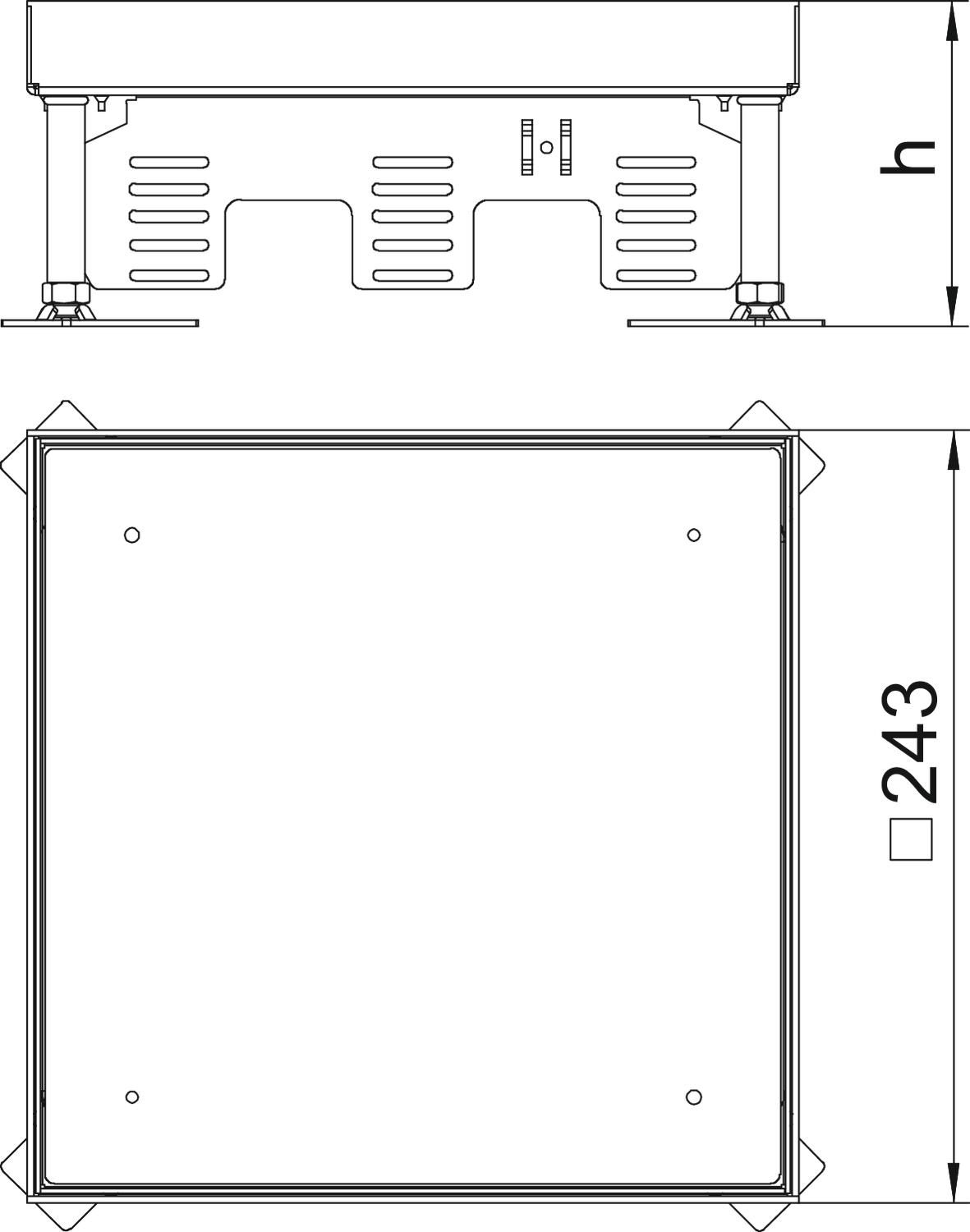

Dimensione H	100 mm
Dimensione nominale per torretta	9
Dimensionee	243x243mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	150 mm
Intervallo di livellamento min.	100 mm

Larghezza	243 mm
Lughezza.	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio INOX 1.4301
Nenngröße	350 mm
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	100 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Nessuna uscita cavo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Versione uscita cavo	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKN2 9 VS 20	100 mm	150 mm	20 mm	100 mm	Nessuna uscita cavo	9	7409044	pz	1 pz	288,00 CHF Prezzo / 1 pz
RKN2 9 VS 25	105 mm	155 mm	25 mm	105 mm	Nessuna uscita cavo	9	7409046	pz	1 pz	294,71 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
