Cassetta livellabile con uscita cavo RKSN, acciaio inox 110 | 155 | 25 | 110 | 4

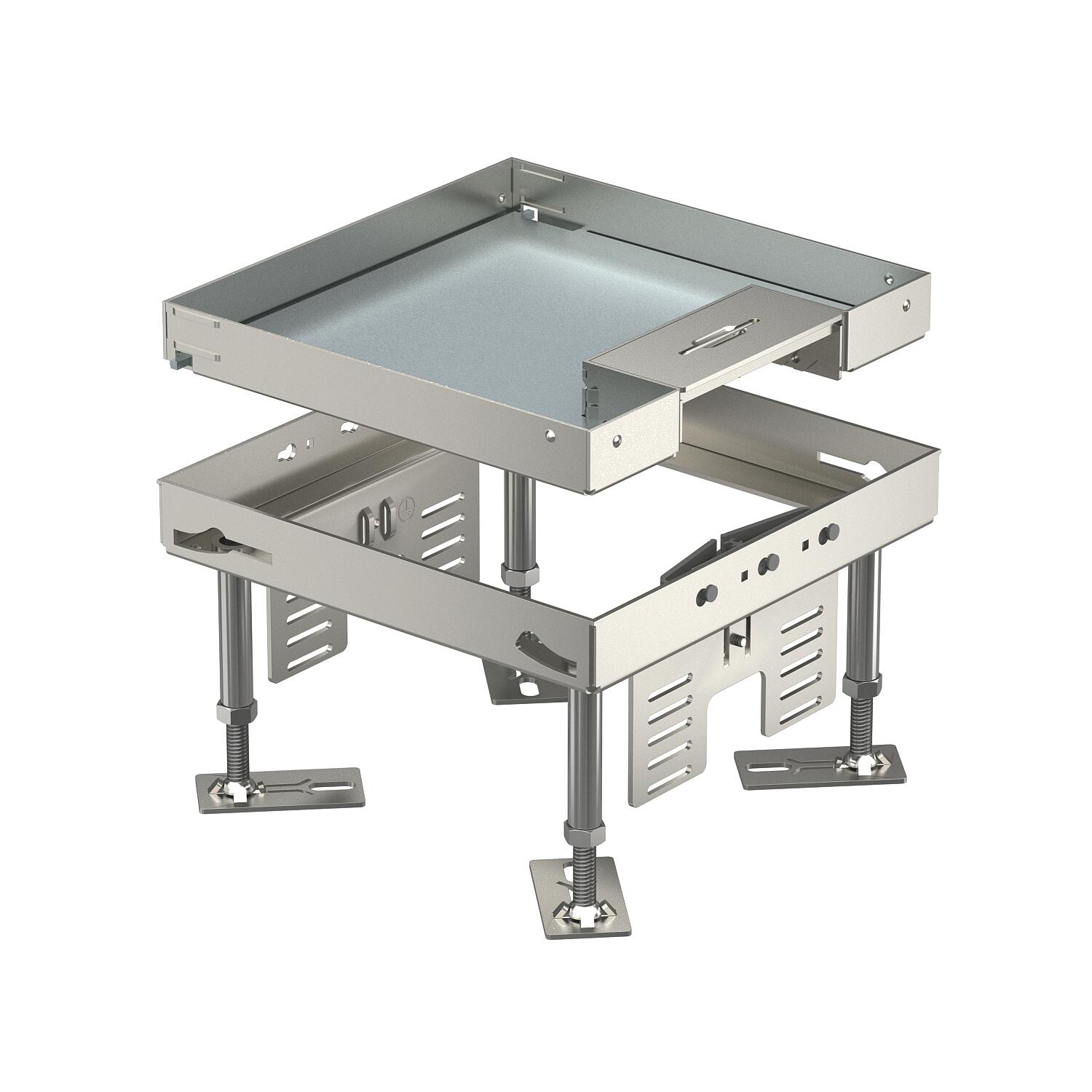

Cassetta livellabile con uscita cavo RKSN, acciaio inox

N. art. 7409210 | EAN 4012195867166

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

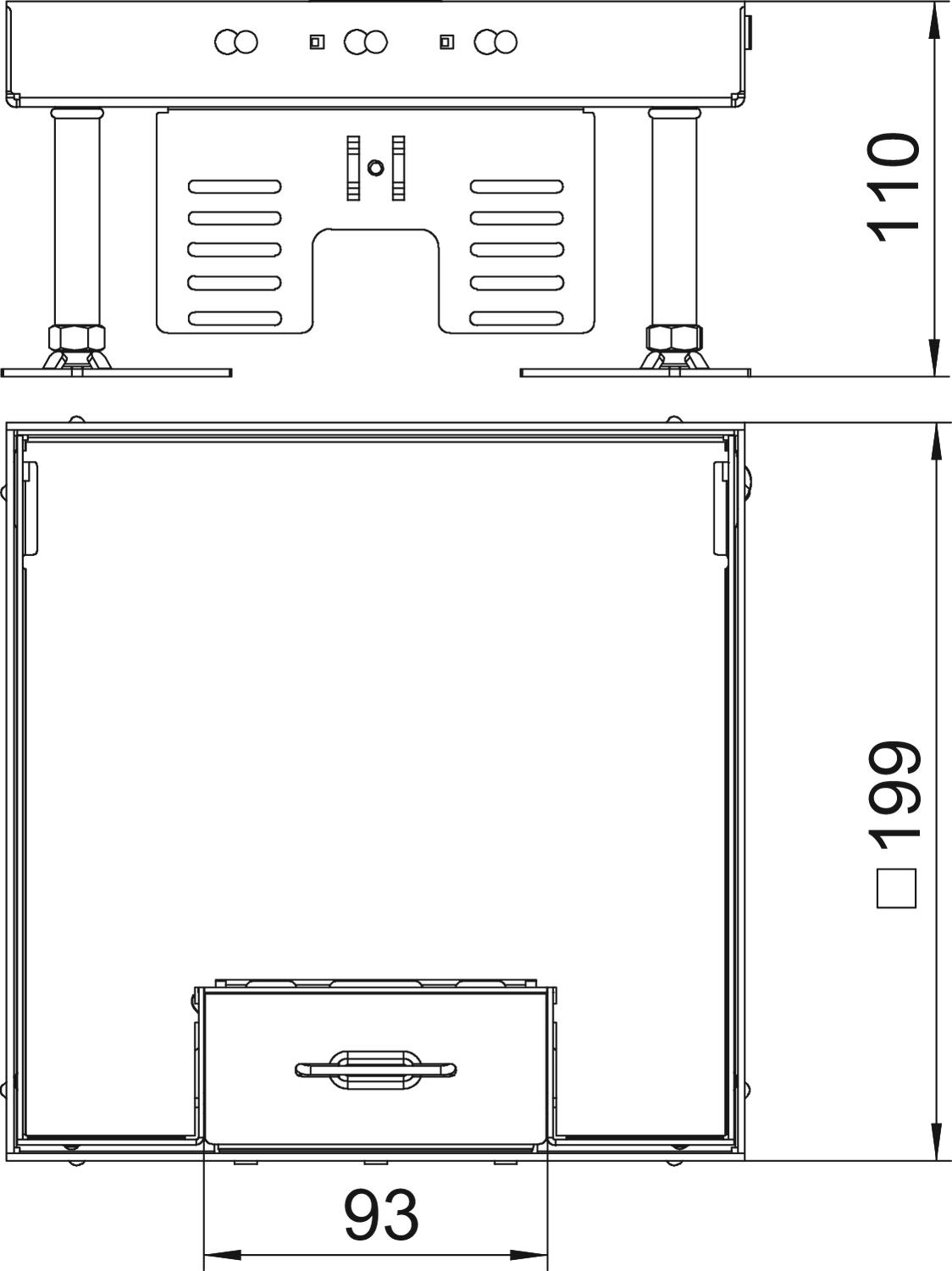

Dimensione H

Dimensione nominale per torretta	4

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile di dimensione nominale 4 con uscita cavo per il montaggio di apparecchi di installazione in pavimenti trattati a secco in ambienti interni.

Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 15.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm
Dimensione H	110 mm
Dimensione nominale per torretta	4
Dimensionee	200x200mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	199 mm
Lughezza.	199 mm
Lunghezza di montaggio	201 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKSN2 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7409208	pz	1 pz	305,45 CHF Prezzo / 1 pz
RKSN2 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7409210	pz	1 pz	312,55 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
