Cassetta livellabile con uscita cavo RKSN, ottone 110 | 155 | 25 | 110 | Uscita cavi orientabile | 9

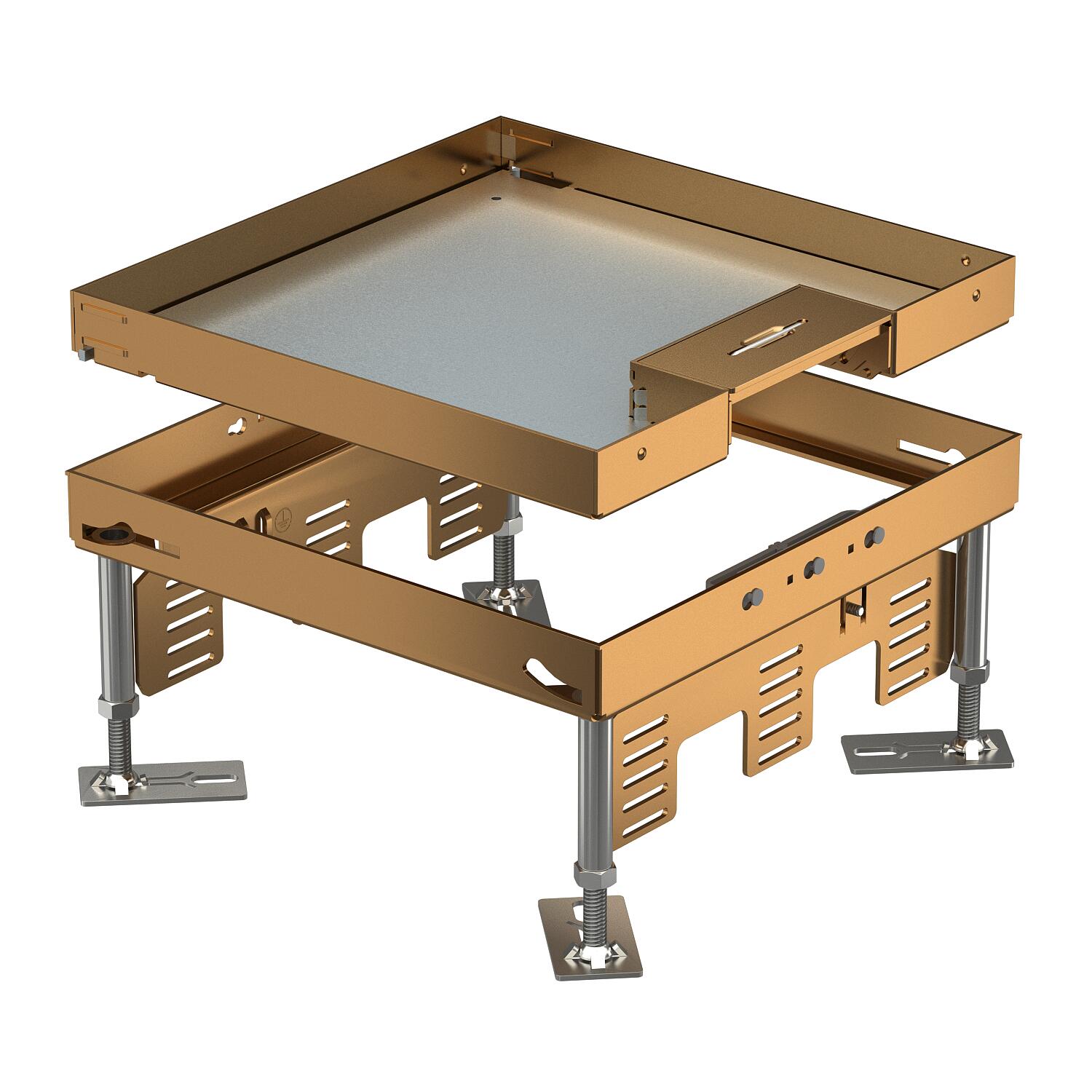

Cassetta livellabile con uscita cavo RKSN, ottone

N. art. 7409214 | EAN 4012195867180

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Versione uscita cavo	Uscita cavi orientabile

Dimensione nominale per torretta	9

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile di dimensione nominale 9 con uscita cavo per il montaggio di apparecchi di installazione in pavimenti trattati a secco in ambienti interni.
Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45®.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	244 mm

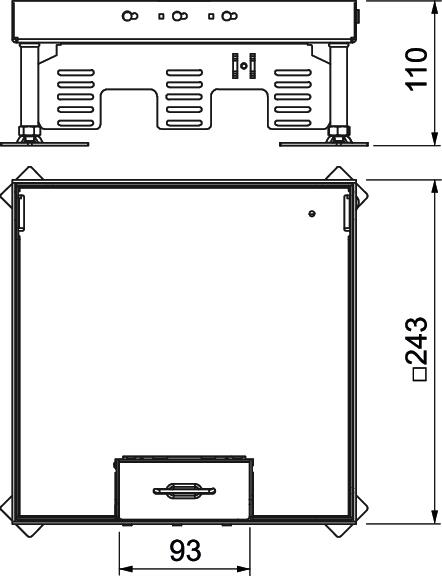

Dimensione H	110 mm
Dimensione nominale per torretta	9
Dimensionee	243x243mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm
Larghezza	243 mm

Lughezza.	243 mm
Lunghezza di montaggio	244 mm
Materiale	Ottone
Nenngröße	350 mm
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Versione uscita cavo	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Uscita cavi orientabile	9	7409212	pz	1 pz	393,37 CHF Prezzo / 1 pz
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Uscita cavi orientabile	9	7409214	pz	1 pz	402,91 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
