Cassetta livellabile con uscita cavo RKSNUZD3, acciaio inox 110 | 95 | 25 | 4

Cassetta livellabile con uscita cavo RKSNUZD3, acciaio inox

N. art. 7409230 | EAN 4012195867272

N. art. / Tipo

Altezza pavimento min.

Dimensione H

Spessore rivestimento pavimento

Dimensione nominale per torretta	4

Descrizione del prodotto

Descrizione del prodotto

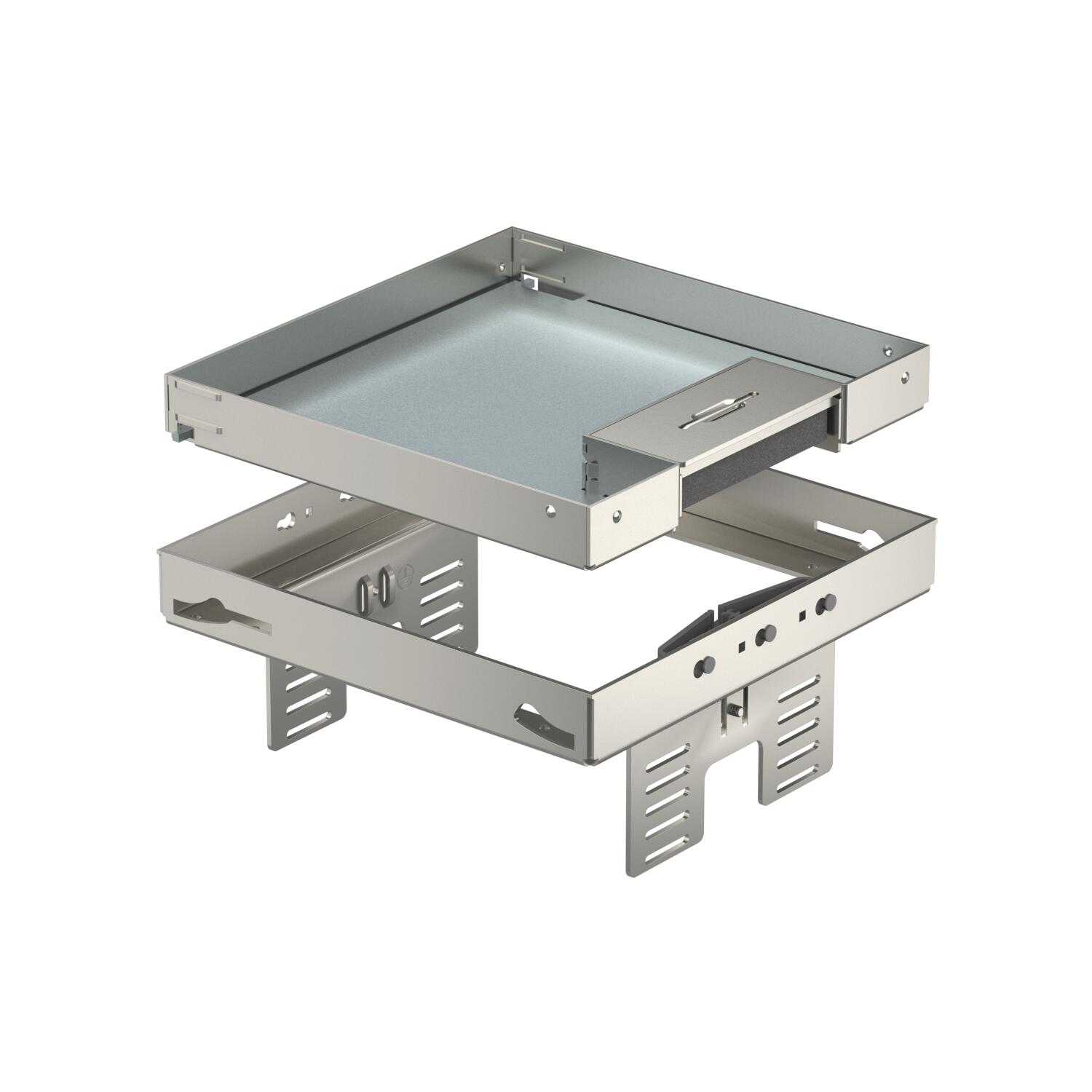

Cassetta livellabile e separabile dal pavimento della dimensione nominale 4, con uscita cavo, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG../4 o in UGD250-3/4 o UGD350-3/4. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento.
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì

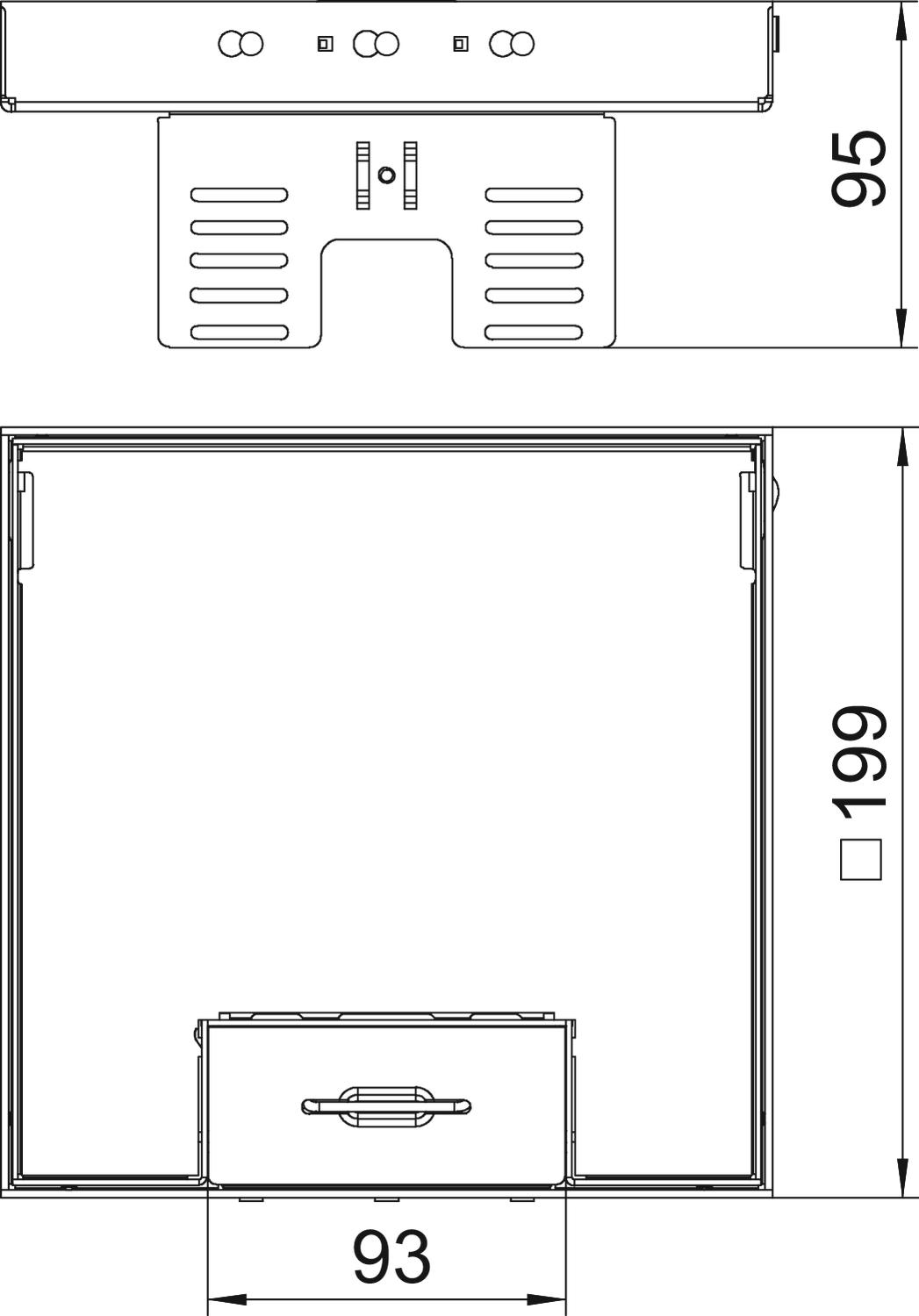

Altezza	95 mm
Altezza massetto min.	110 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm
Dimensione H	95 mm
Dimensione nominale per torretta	4
Dimensionee	200x200mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Larghezza	199 mm

Lughezza.	199 mm
Lunghezza di montaggio	201 mm
Materiale	Acciaio INOX 1.4301
Normaa	EN 50085-2-2
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Dimensione H	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	pz	1 pz	230,38 CHF Prezzo / 1 pz
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	pz	1 pz	236,53 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD250-3 per cassetta quadrata	NW 250-3 QK	7410540	pz	1 pz	52,49 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta quadrata	NW 350-3 QK	7410544	pz	1 pz	51,59 CHF Prezzo / 1 pz
