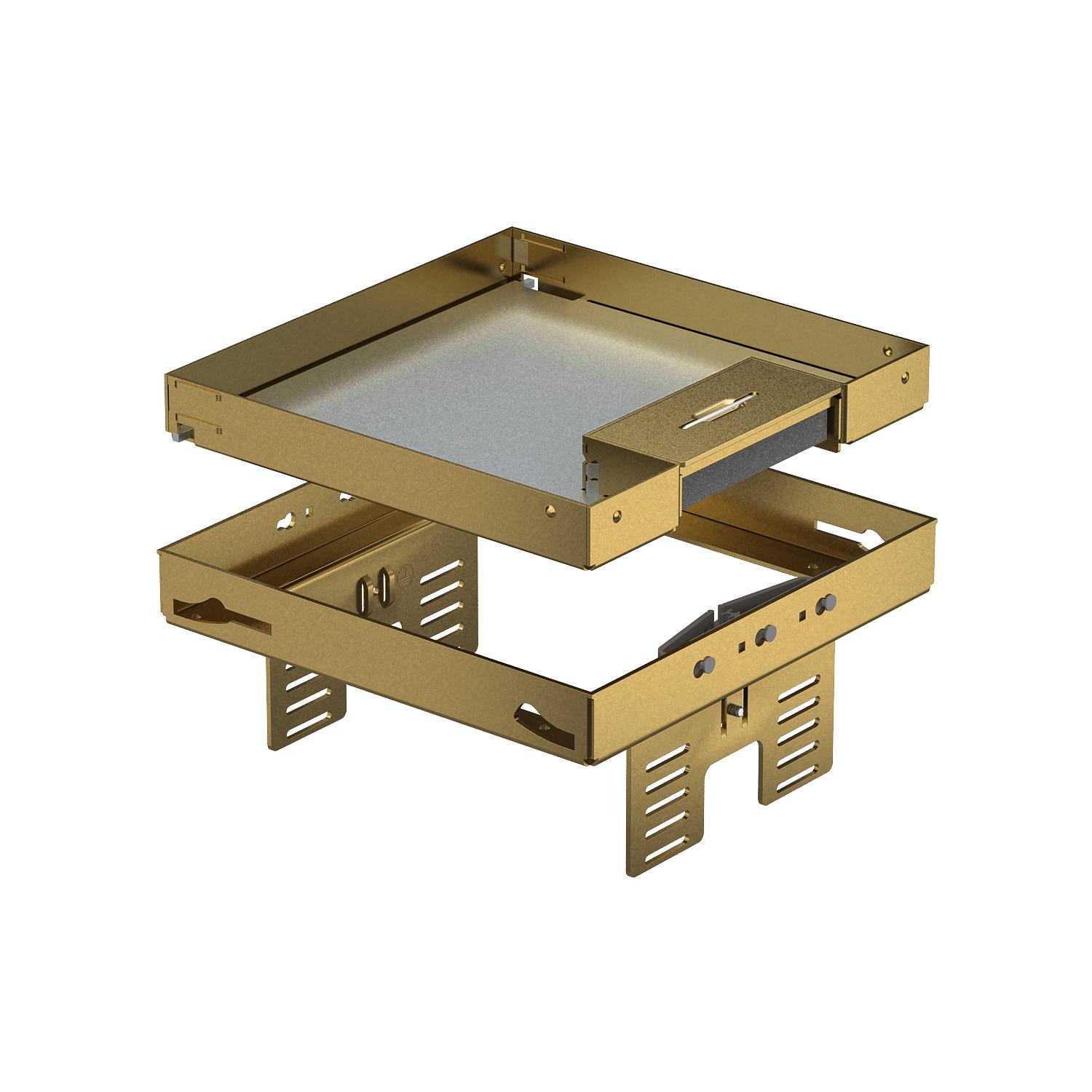

Cassetta livellabile con uscita cavo RKSNUZD3, ottone

N. art. 7409222 | EAN 4012195867241

N. art. / Tipo

Altezza pavimento min.

Dimensione H

Spessore rivestimento pavimento

Dimensione nominale per torretta	4

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile e separabile dal pavimento della dimensione nominale 4, con uscita cavo, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG../4 o in UGD250-3/4 o UGD350-3/4. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento.
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza massetto min.	105 mm
Altezza pavimento min.	105 mm

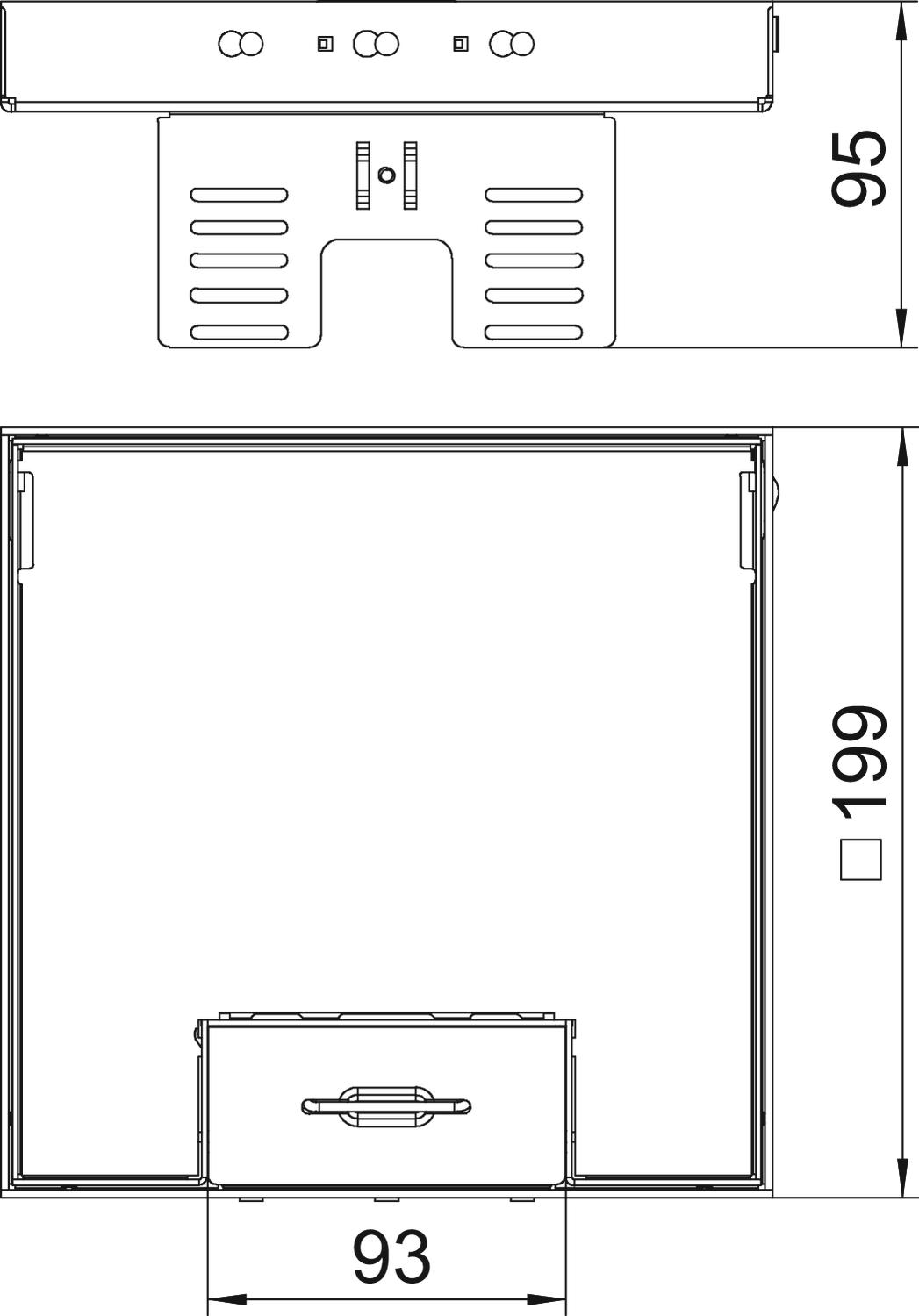

Dimensione H	90 mm
Dimensione nominale per torretta	4
Dimensionee	200x200mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Materiale	Ottone
Normaa	EN 50085-2-2

Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile
