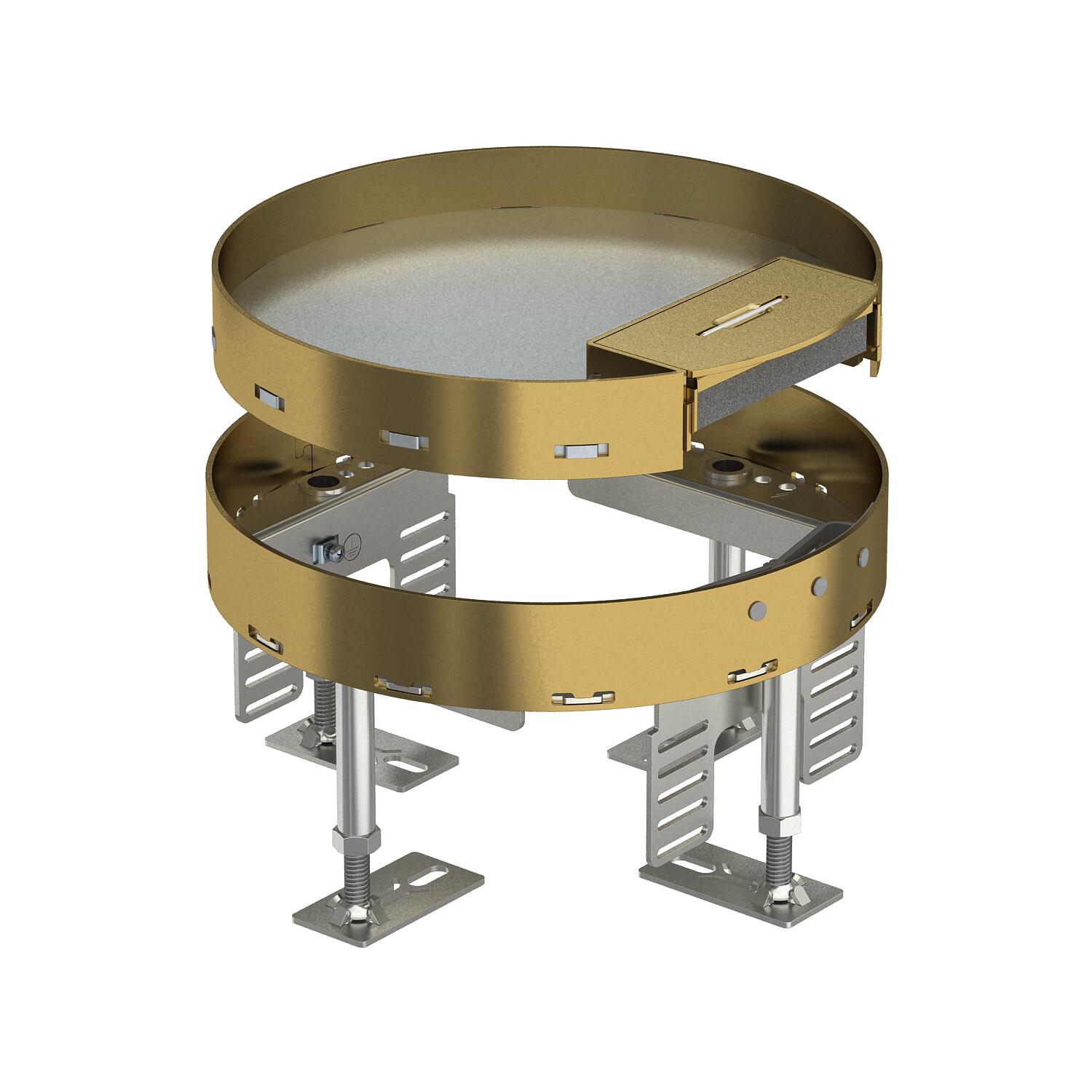

Cassetta livellabile con uscita cavo RKSR, ottone
N. art. 7409252 | EAN 4012195867357
- Descrizione del prodotto
-
Descrizione del prodottoCassetta livellabile con uscita cavo di dimensione nominale R4 per il montaggio di apparecchi di installazione in pavimenti trattati a secco in ambienti interni.

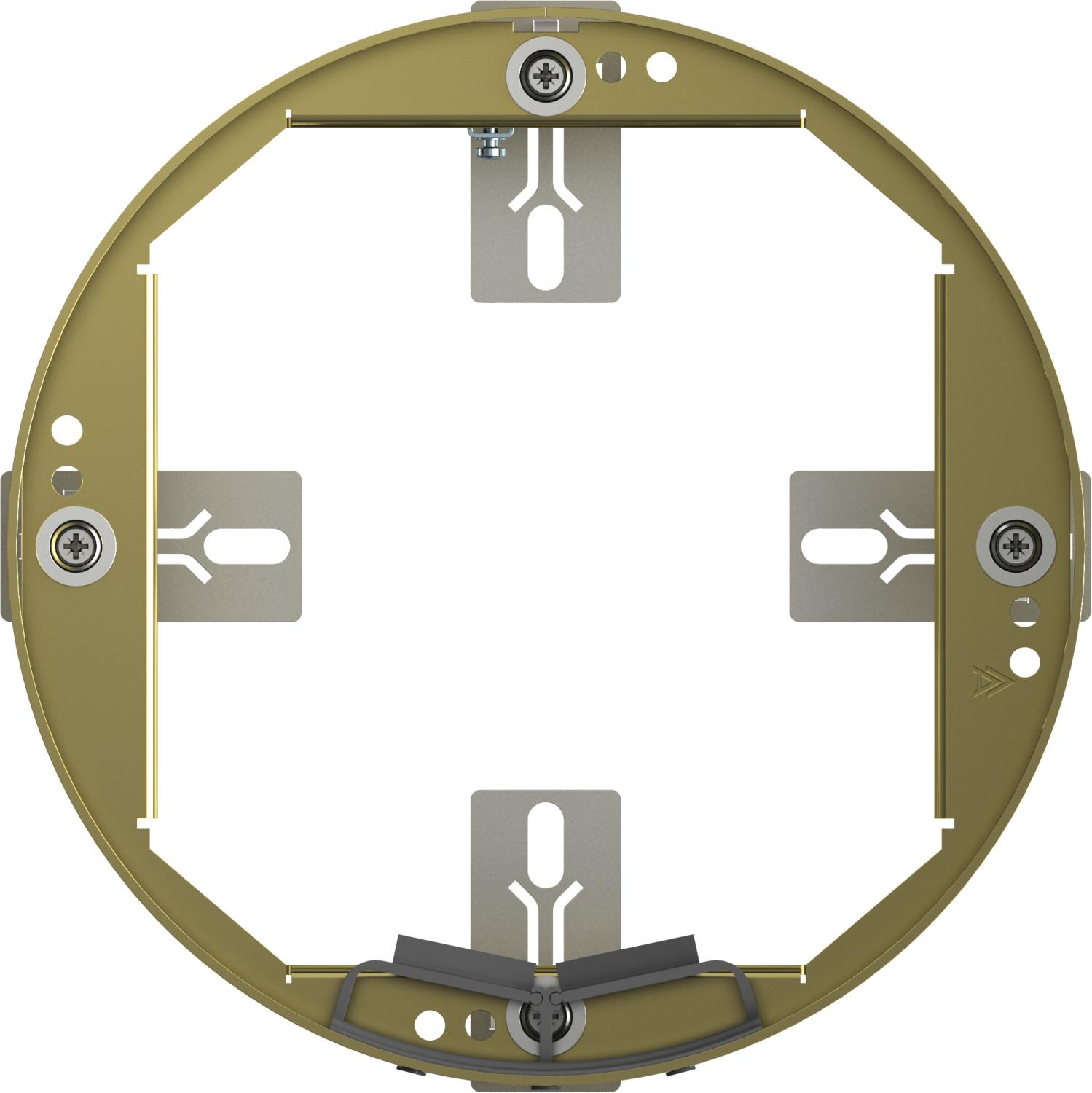

Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

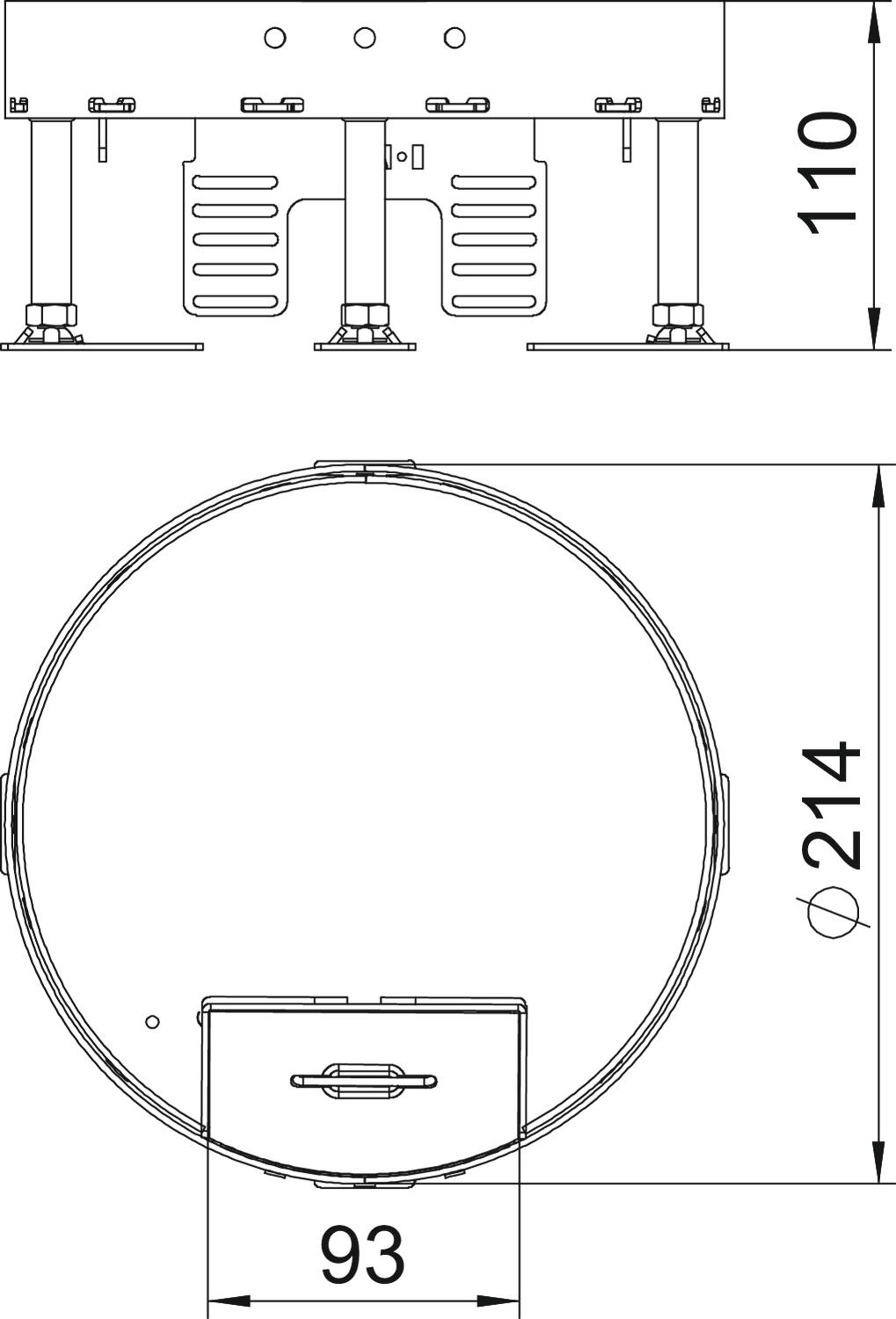

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 110 mm Diametro di montaggio 215 Dimensione H 110 mm Dimensione nominale per torretta R4 Dimensionee Ø215mm Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 110 mm Materiale Ottone Numero di apparecchi installabili 6 Numero delle uscite cavi 1 Numero di porta apparecchi 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 110 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT3 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKS2 R4 M20 / 7409252 , 0.25MB , pdfIstruzioni di montaggio Cassetta livellabile tonda con uscita cavo e piedini di livellamento RKSR , 0.24MB , pdf
