Cassetta livellabile con uscita cavo RKSR, ottone 110 | 155 | 25 | | R4

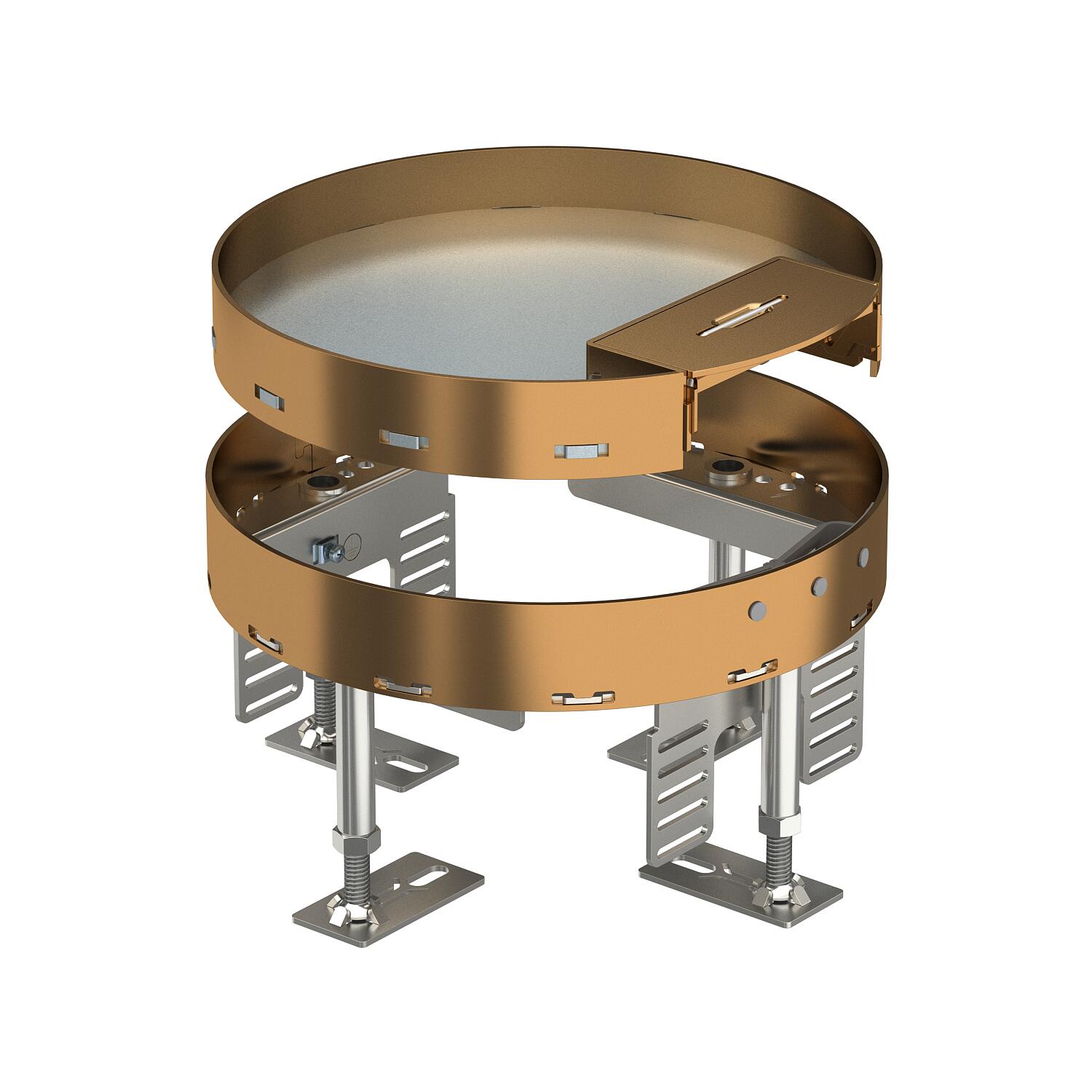

Cassetta livellabile con uscita cavo RKSR, ottone

N. art. 7409254 | EAN 4012195867364

N. art. / Tipo

Altezza pavimento min.	110 mm

Altezza pavimento max	155 mm

Spessore rivestimento pavimento

Dimensione nominale per torretta	R4

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile con uscita cavo di dimensione nominale R4 per il montaggio di apparecchi di installazione in pavimenti trattati a secco in ambienti interni.
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N

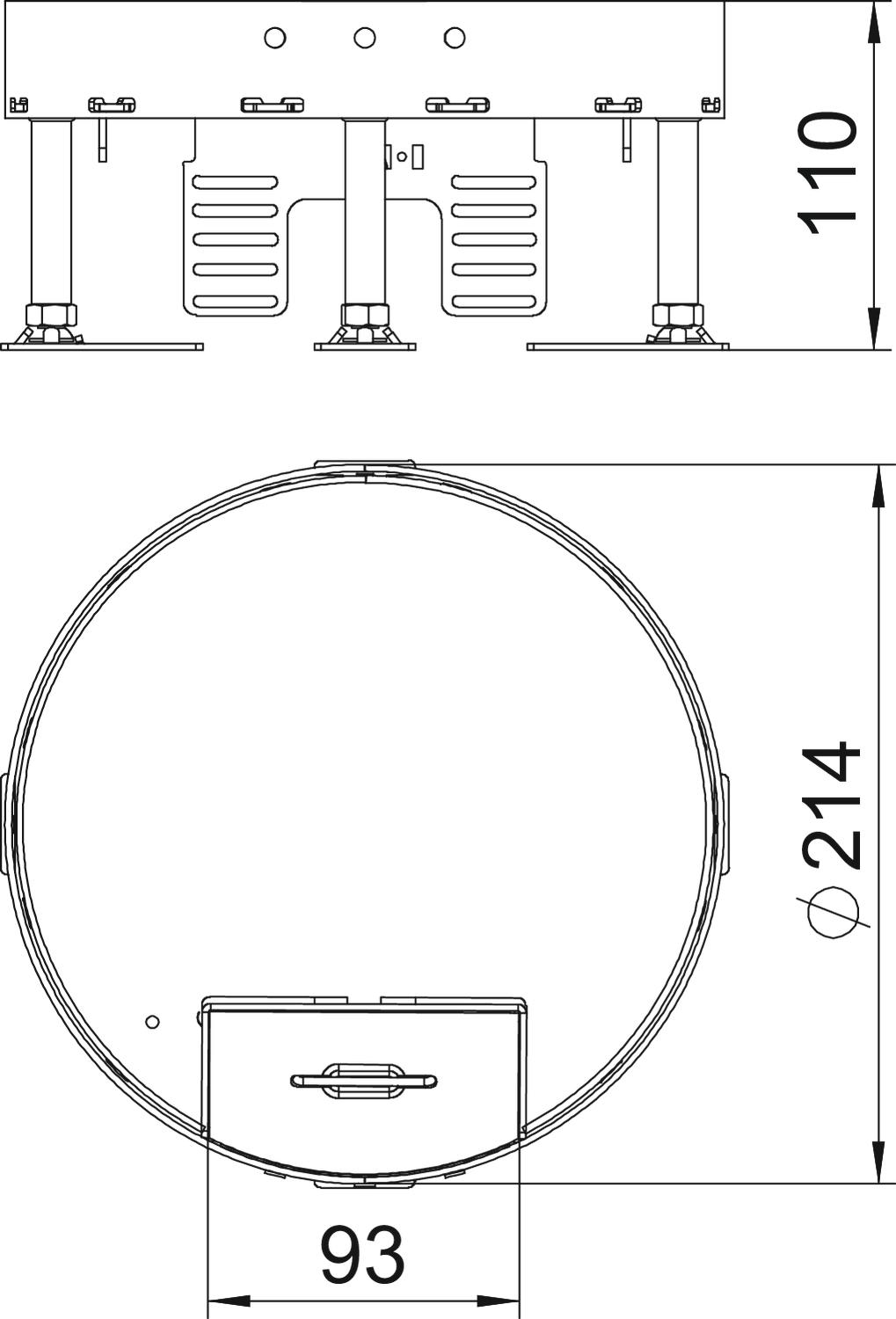

Diametro di montaggio	215
Dimensione H	110 mm
Dimensione nominale per torretta	R4
Dimensionee	Ø215mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	214 mm
Lughezza.	214 mm
Materiale	Ottone
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKS2 R4 M20	110 mm	155 mm	20 mm	R4	7409252	pz	1 pz	356,01 CHF Prezzo / 1 pz
RKS2 R4 M25	110 mm	155 mm	25 mm	R4	7409254	pz	1 pz	365,26 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

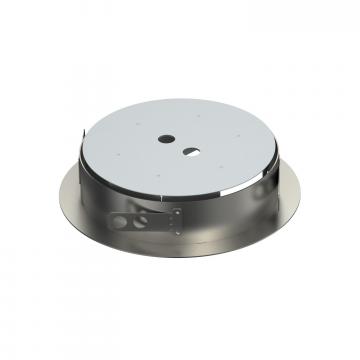

Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE

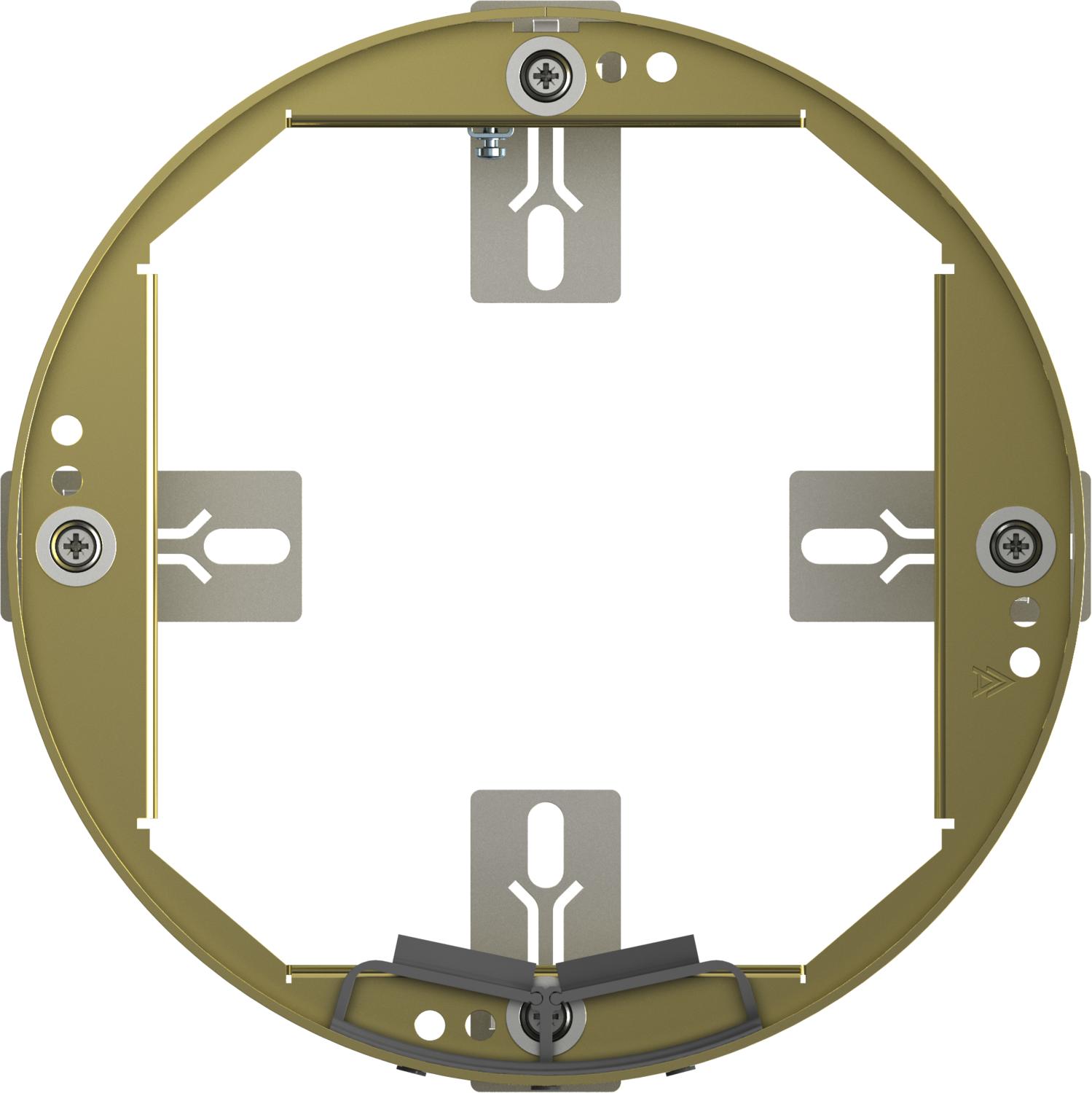

Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
