Cassetta livellabile con uscita cavo RKSR, ottone 110 | 155 | 25 | | R7

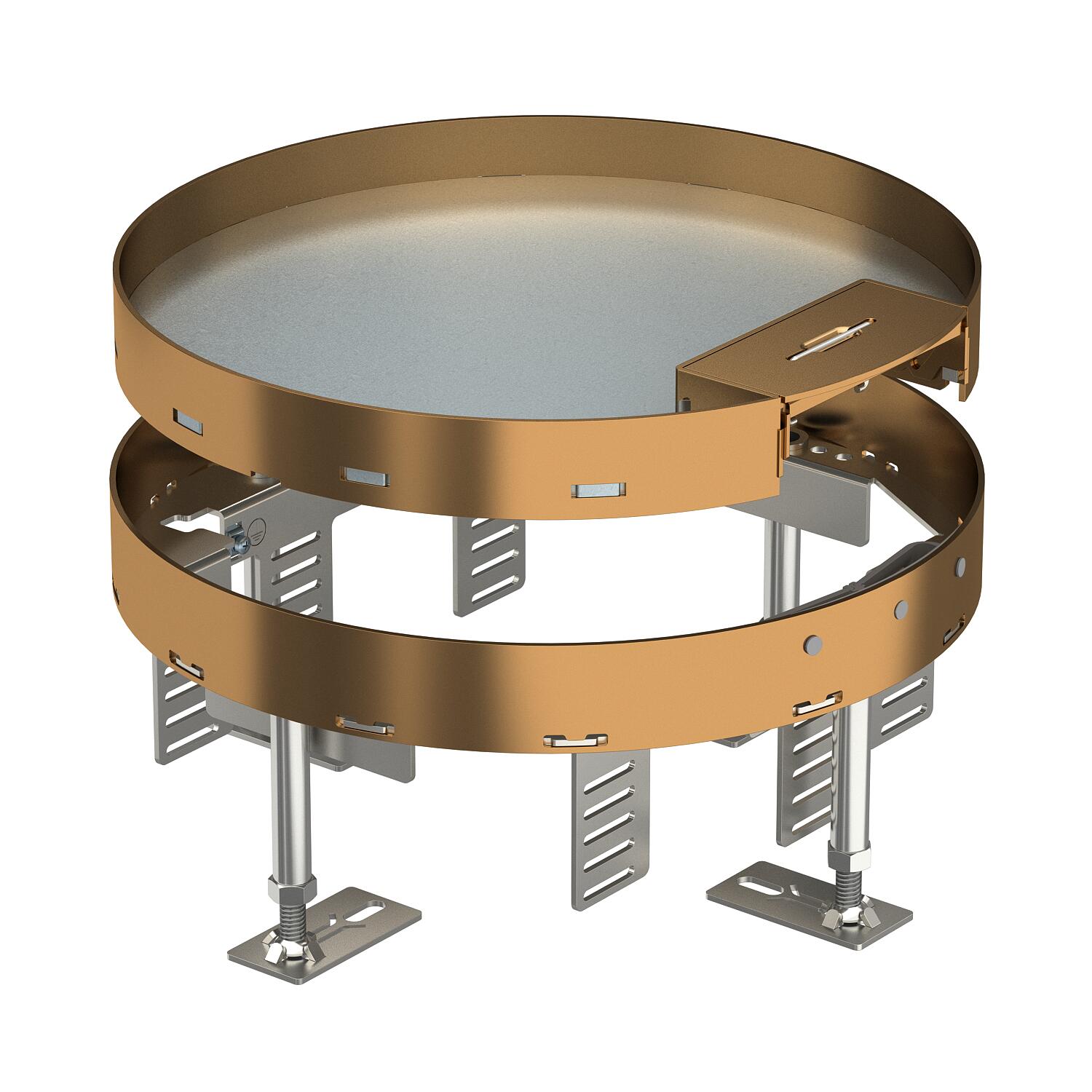

Cassetta livellabile con uscita cavo RKSR, ottone

N. art. 7409264 | EAN 4012195867456

N. art. / Tipo

Altezza pavimento min.	110 mm

Altezza pavimento max	155 mm

Spessore rivestimento pavimento

Dimensione nominale per torretta	R7

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile con uscita cavo di dimensione nominale R7 per pavimenti trattati a secco in ambienti interni.
Cassetta livellabile con uscita cavo a 3 vie. È possibile installare 2 piastre di copertura APMT2 e una APMT5. Per il montaggio di 2 supporti universali UT3 e un UT4 per 7 apparecchi di installazione singoli con anello/staffa di supporto o 10 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N

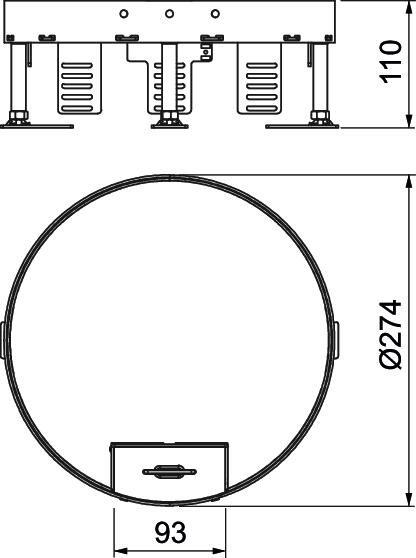

Diametro di montaggio	275
Dimensione H	110 mm
Dimensione nominale per torretta	R7
Dimensionee	Ø275mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	274 mm
Lughezza.	274 mm
Materiale	Ottone
Numero di apparecchi installabili	10
Numero delle uscite cavi	1
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3 / UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKS2 R7 M20	110 mm	155 mm	20 mm	R7	7409262	pz	1 pz	383,55 CHF Prezzo / 1 pz
RKS2 R7 M25	110 mm	155 mm	25 mm	R7	7409264	pz	1 pz	392,81 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

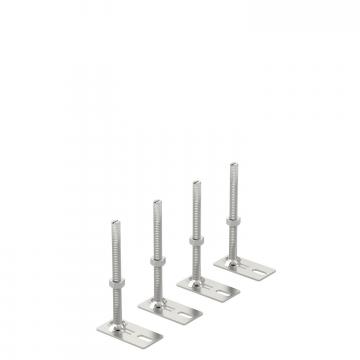

Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
