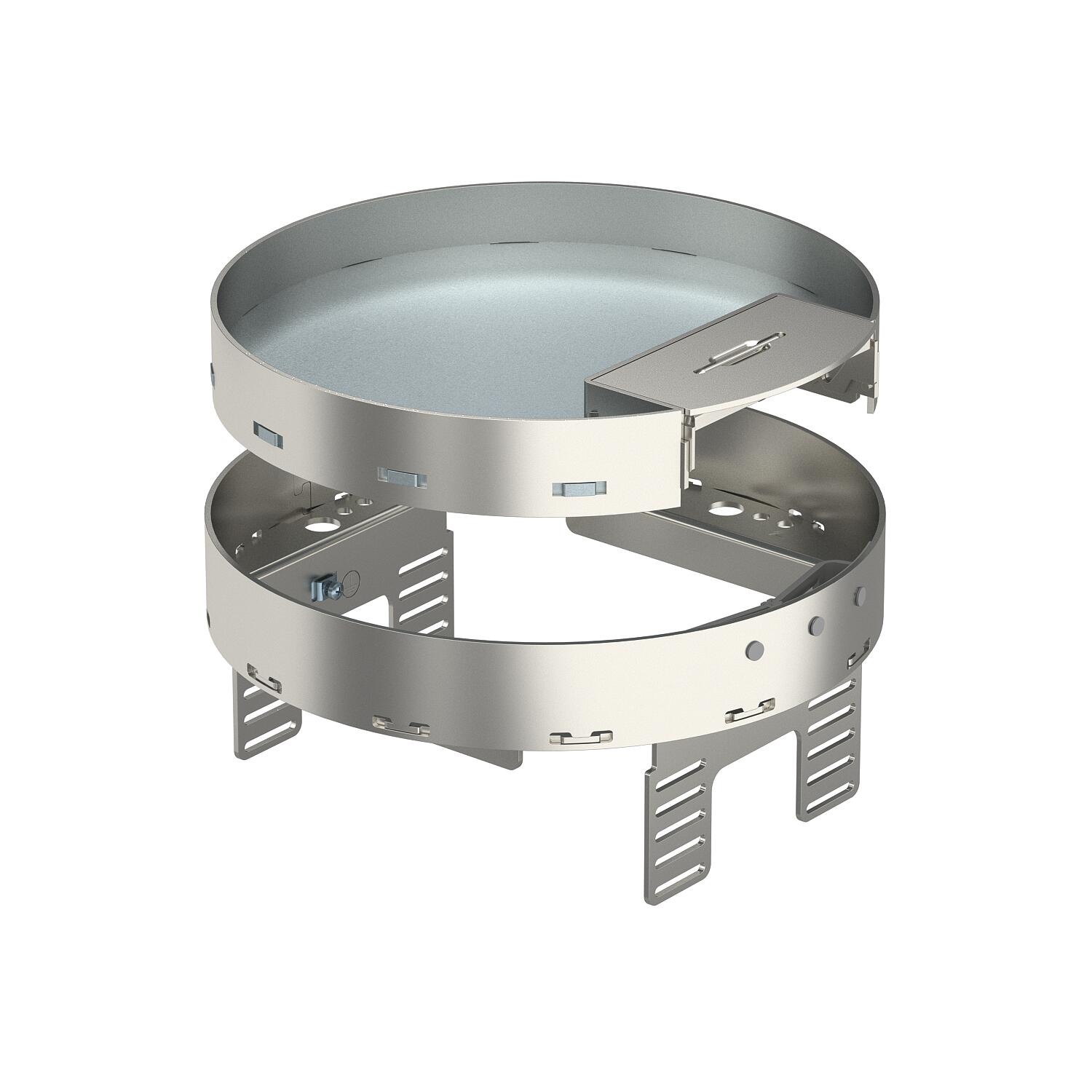

Cassetta livellabile con uscita cavo RKSRNUZD3, acciaio inox 94 | 25 | | R4

Cassetta livellabile con uscita cavo RKSRNUZD3, acciaio inox

N. art. 7409290 | EAN 4012195867685

N. art. / Tipo	7409290 / RKSRN2UZD3R4VS25

Altezza pavimento min.	94 mm

Spessore rivestimento pavimento	25 mm

Dimensione nominale per torretta	R4

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile e separabile dal pavimento della dimensione nominale R4, con uscita cavo, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG..R4 o in UGD250-3R4 o UGD350-3R4. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	no
Adatto per incasso nel pavimento doppio	no

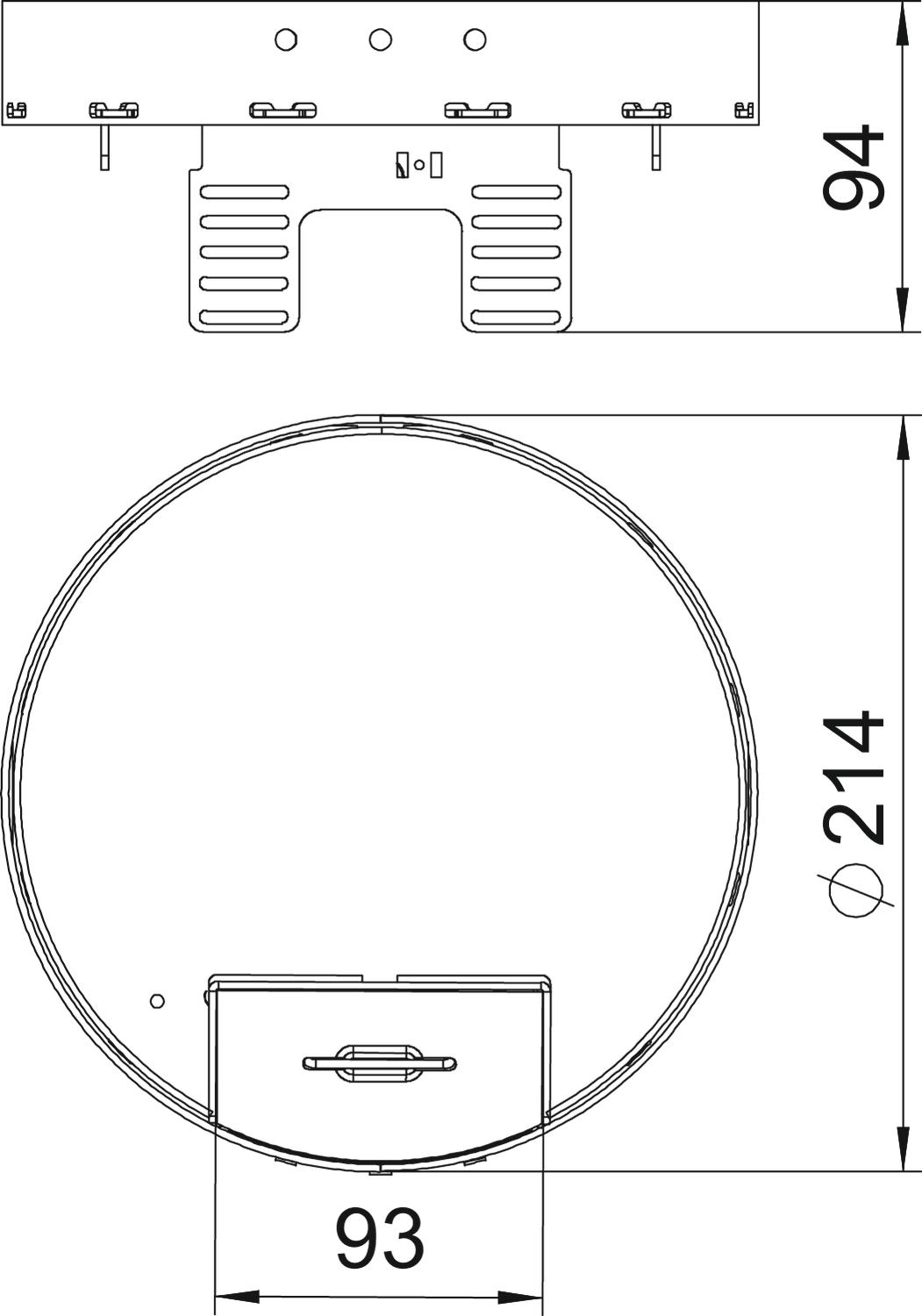

Altezza	94 mm
Altezza pavimento min.	94 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Diametro di montaggio	215
Dimensione H	94 mm
Dimensione nominale per torretta	R4
Dimensionee	Ø215mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Larghezza	214 mm

Lughezza.	214 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	104 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKSRN2UZD3R4VS25	94 mm	25 mm	R4	7409290	pz	1 pz	249,23 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD250-3 per cassetta tonda	NW 250-3 RK	7410552	pz	1 pz	90,75 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda	NW 350-3 RK	7410556	pz	1 pz	100,01 CHF Prezzo / 1 pz
