Nota: Questo articolo è un articolo fuori produzione.

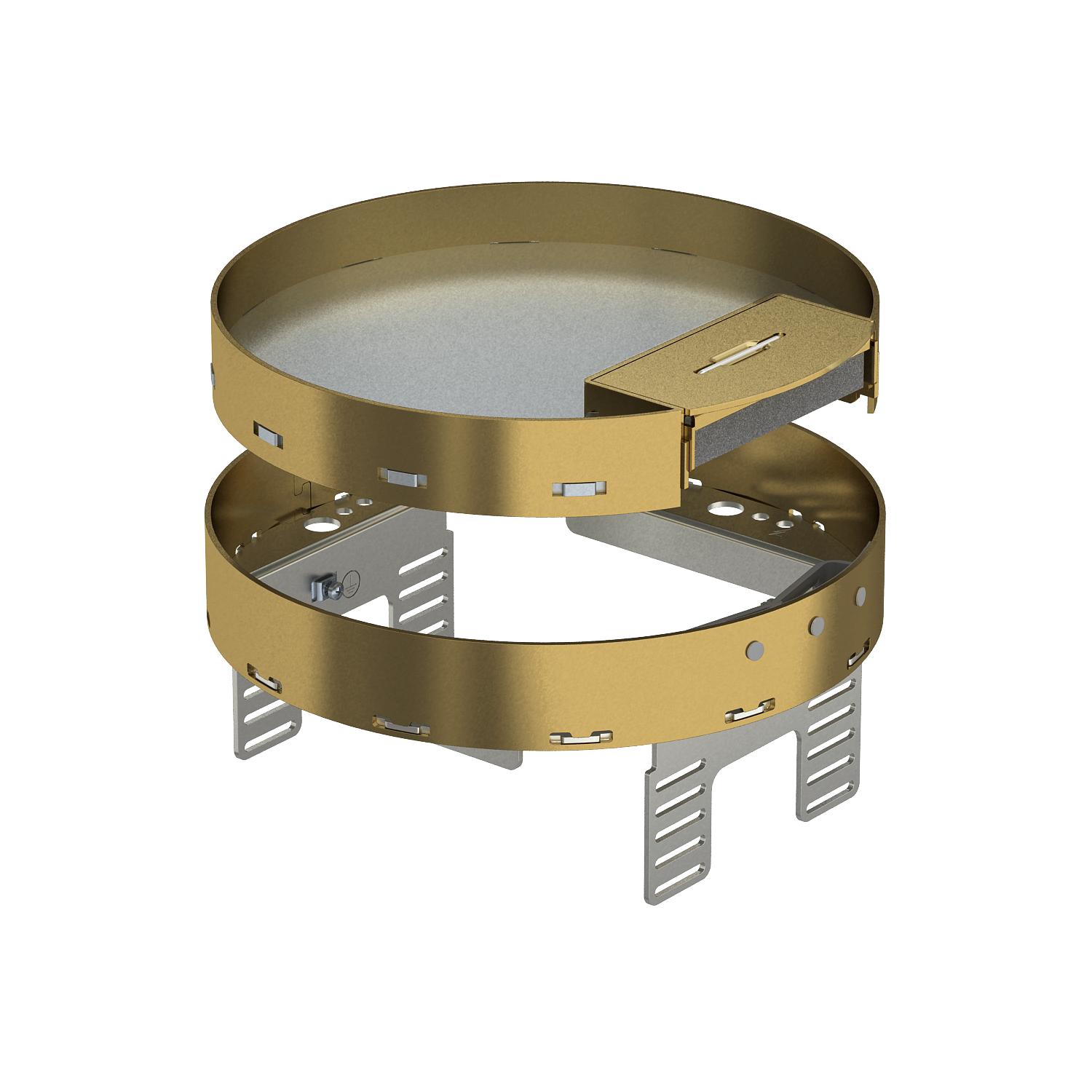

Cassetta livellabile con uscita cavo RKSRNUZD3, ottone
N. art. 7409282 | EAN 4012195867630
- Descrizione del prodotto
-
Descrizione del prodottoCassetta livellabile e separabile dal pavimento della dimensione nominale R4, con uscita cavo, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG..R4 o in UGD250-3R4 o UGD350-3R4. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con uscita cavo a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

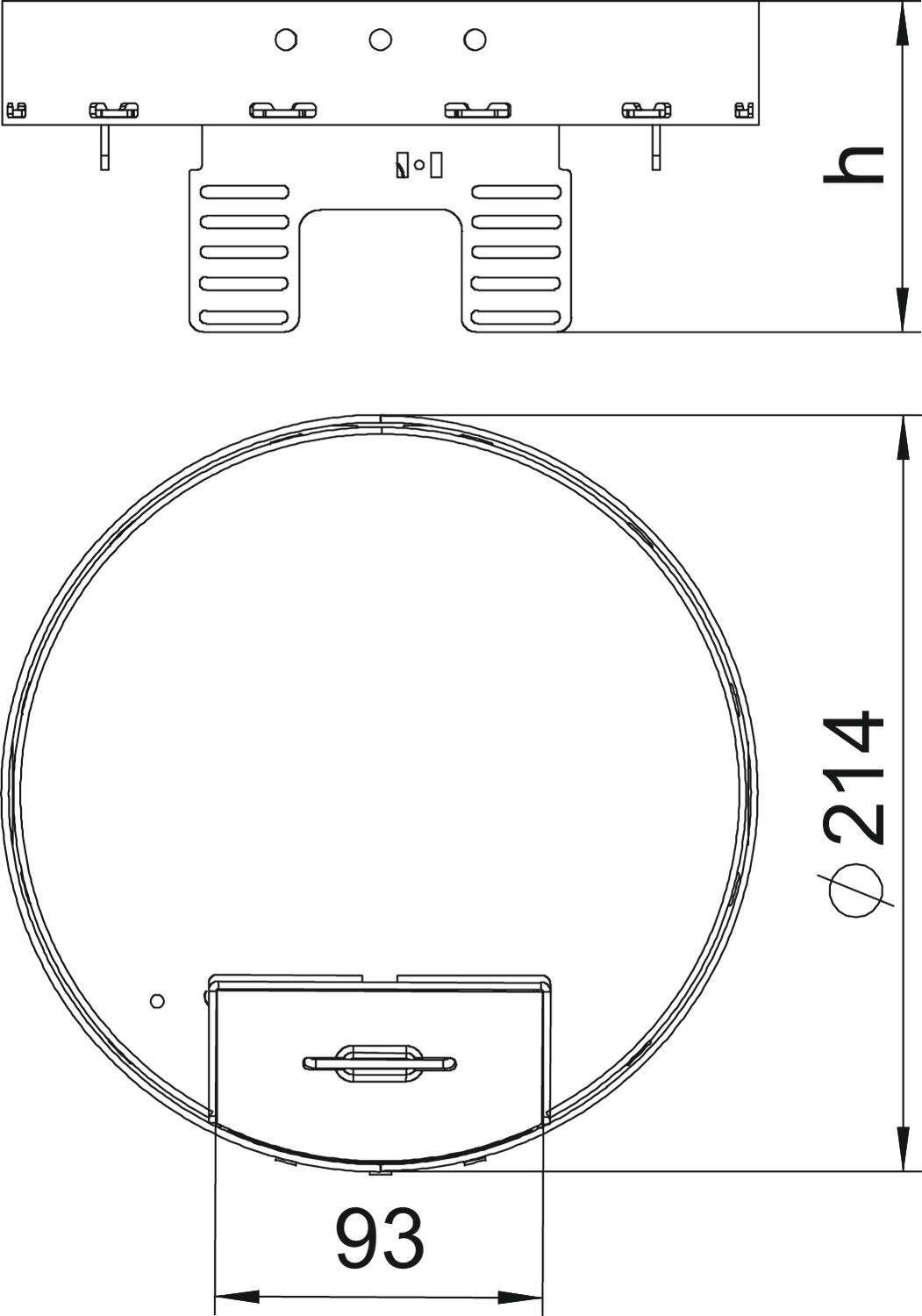

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza pavimento min. 94 mm Diametro di montaggio 215 Dimensione H 94 mm Dimensione nominale per torretta R4 Dimensionee Ø215mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Materiale Ottone Numero di apparecchi installabili 6 Numero delle uscite cavi 1 Numero di porta apparecchi 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 104 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT3 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
- Download
-
Scheda tecnica RKSRN2UZD3R4MS20 / 7409282 , 0.19MB , pdfIstruzioni di montaggio Istruzioni di montaggio Cassette RKSRN2UZD3 , 0.98MB , pdf
