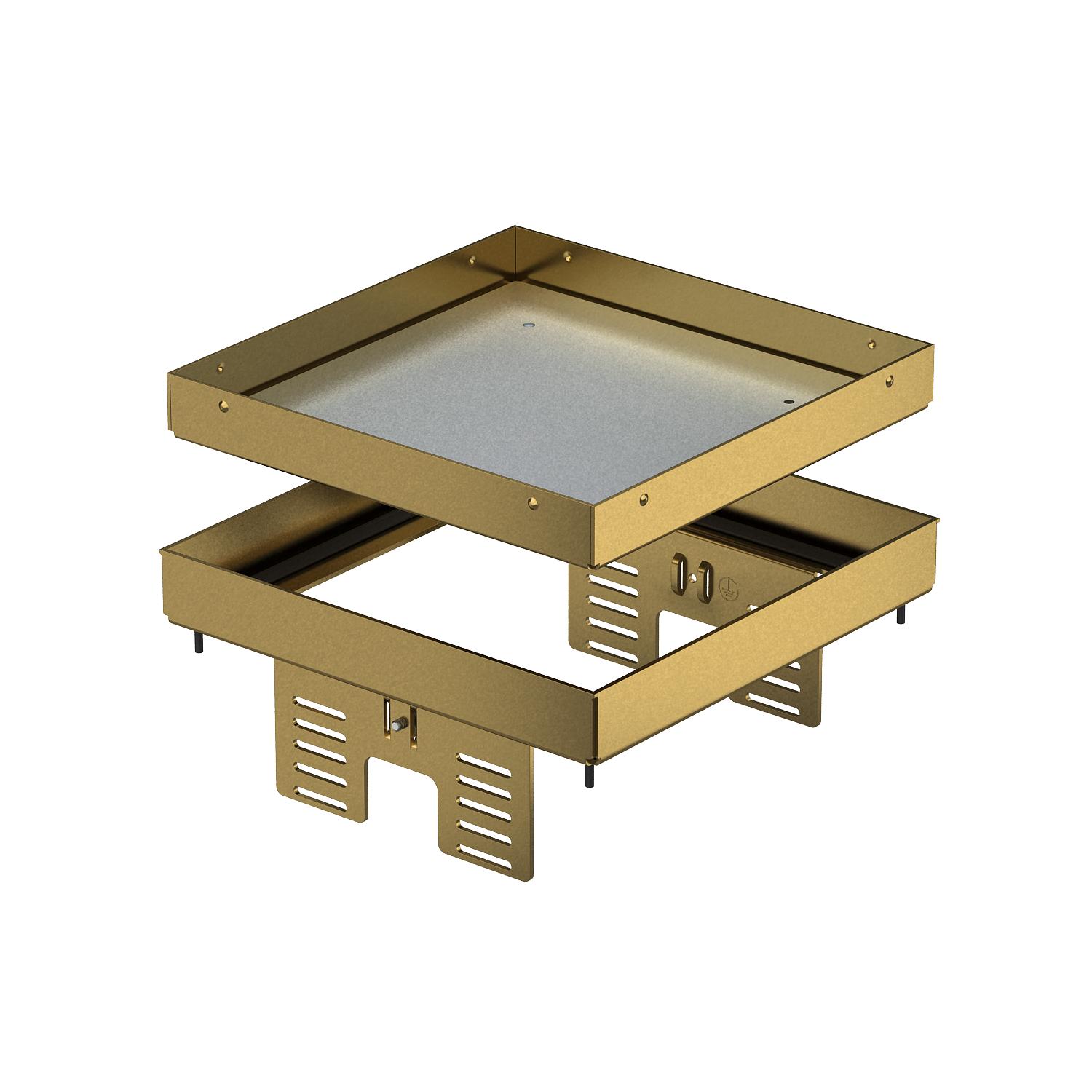

Cassetta livellabile per apertura di ispezione, RKNUZD3, ottone
N. art. 7409052 | EAN 4012195867838
- Descrizione del prodotto
-
Descrizione del prodottoCassetta "cieca" livellabile e separabile dal pavimento, per la creazione di un'apertura d'ispezione di dimensione nominale 4, in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG../4 o in UGD250-3/4 o UGD350-3/4. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento. Adatto solo per pavimenti lisci.
Cassetta livellabile come cassetta cieca a 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

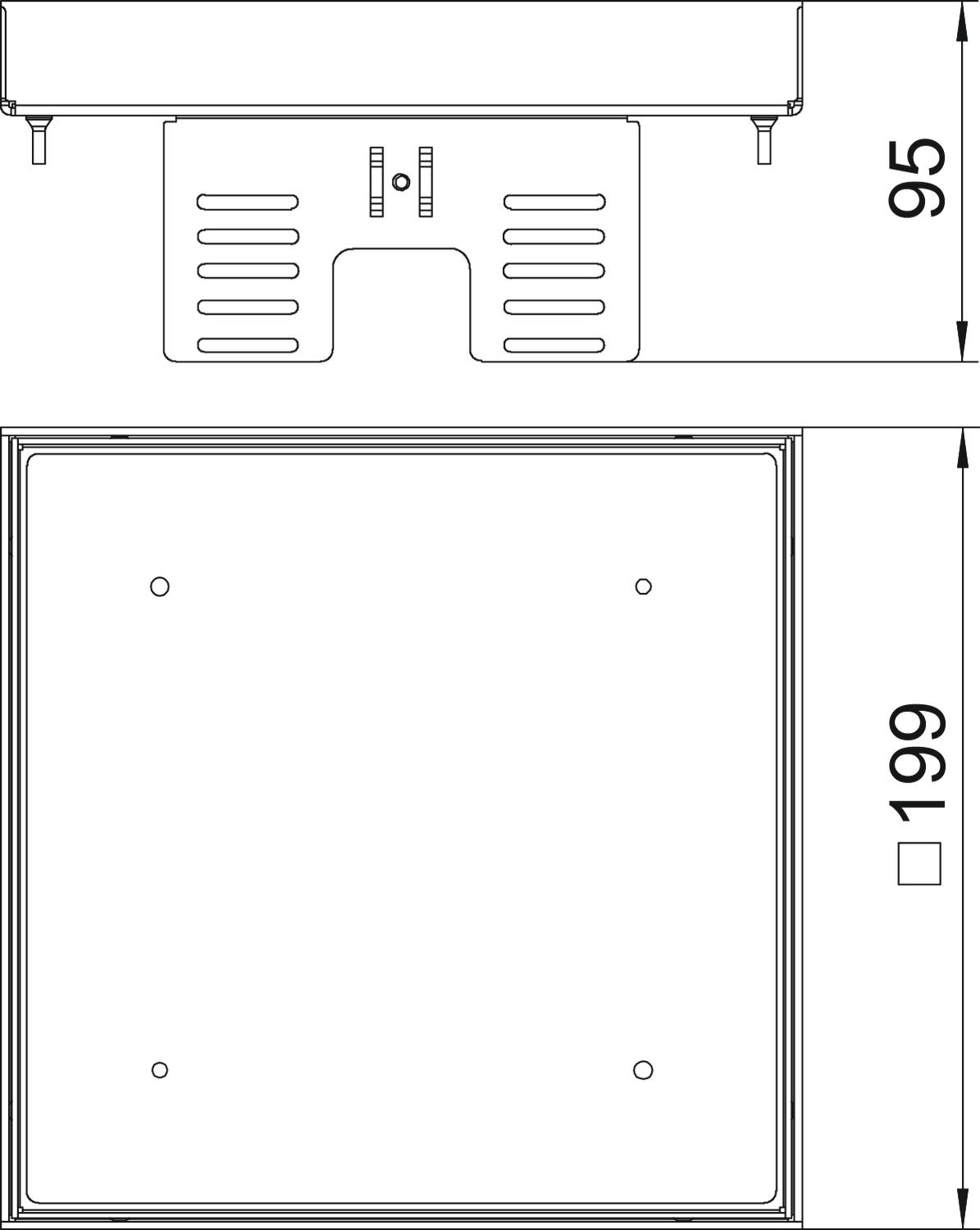

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza massetto min. 100 mm Altezza pavimento min. 105 mm Dimensione H 90 mm Dimensione nominale per torretta 4 Dimensionee 200x200mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Materiale Ottone Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 105 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT3 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo - Tutti i tipi
- Download
-
Scheda tecnica RKN2 UZD3 4MS20 / 7409052 , 0.22MB , pdfIstruzioni di montaggio Istruzioni di montaggio Cassette RK(F)N2UZD3 , 0.10MB , pdf
