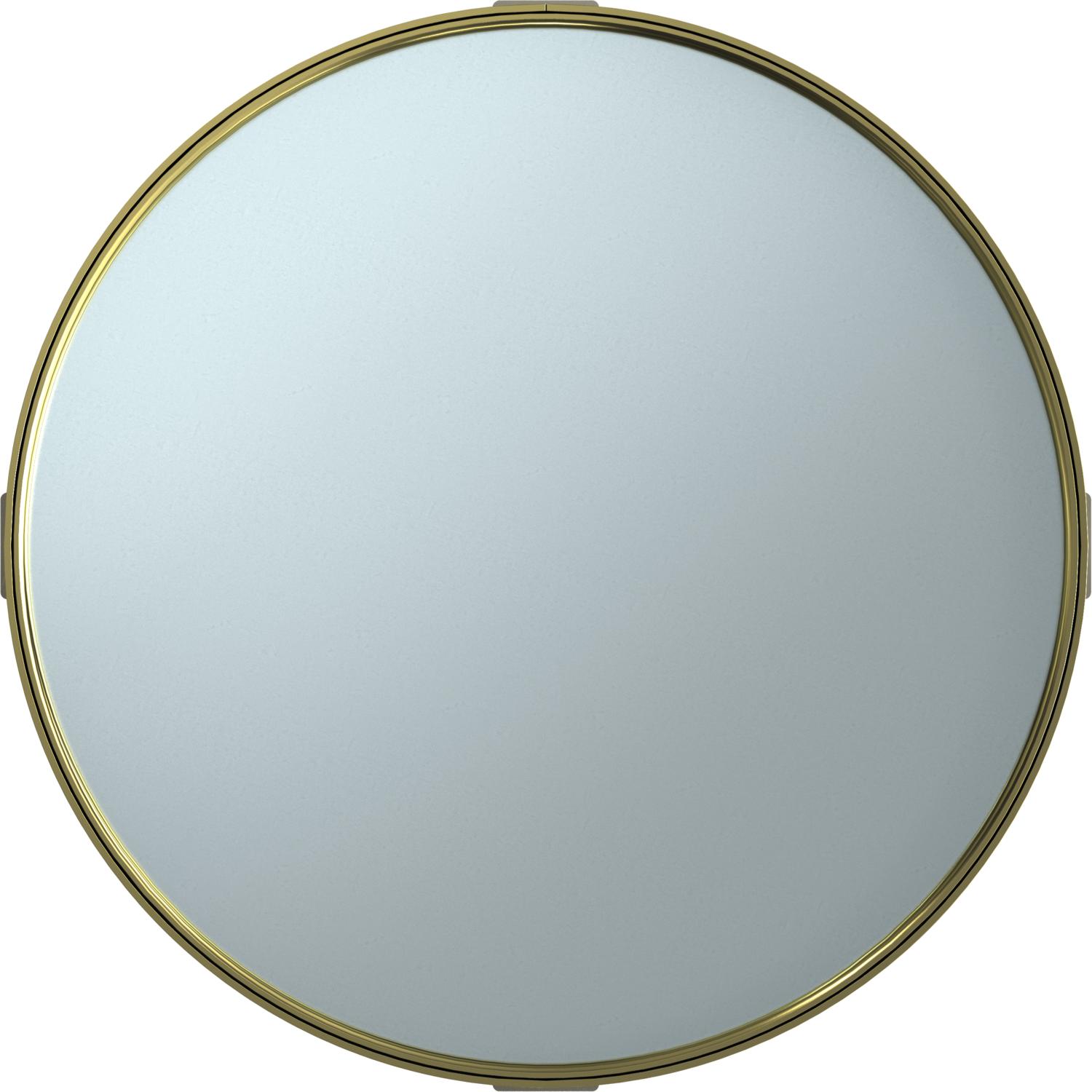

Cassetta livellabile per apertura di ispezione, RKR, ottone
N. art. 7409122 | EAN 4012195868422
- Descrizione del prodotto
-

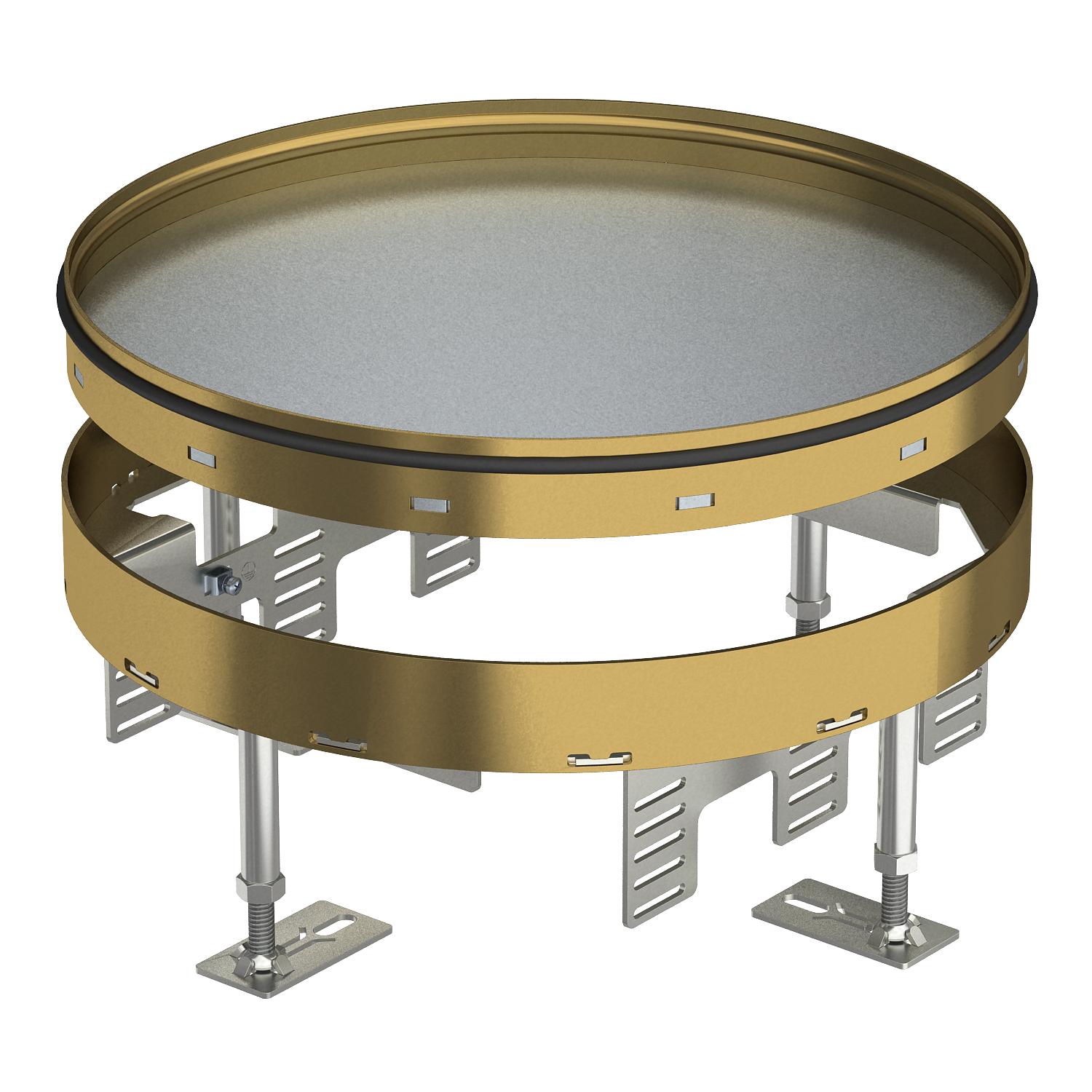

Descrizione del prodottoCassetta "cieca" livellabile per la creazione di un'apertura d'ispezione di dimensione nominale R9 in pavimenti lavati a secco, umido o bagnato in ambienti interni. Adatto solo per pavimenti lisci.
Cassetta livellabile come cassetta cieca a 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

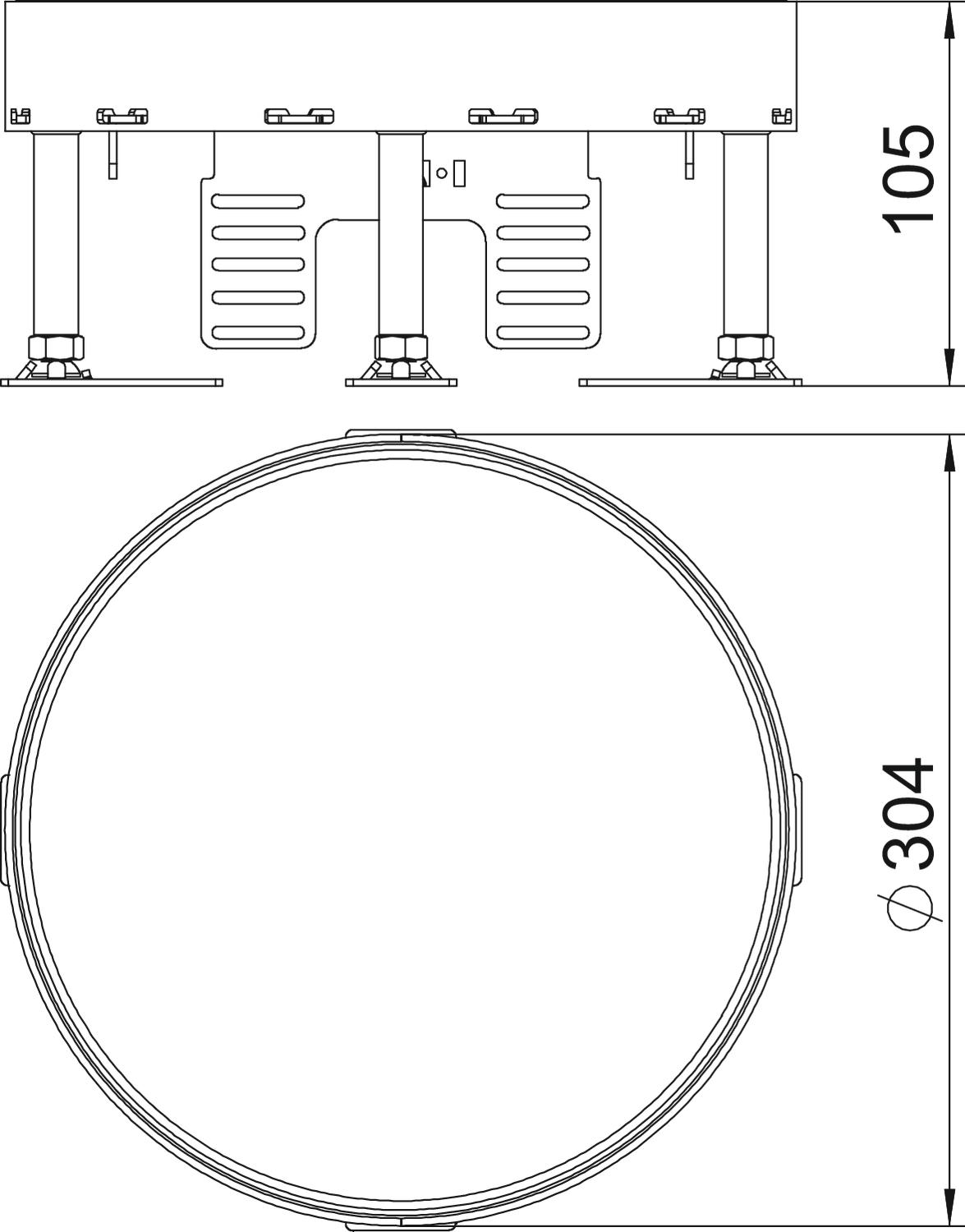

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 105 mm Diametro di montaggio 305 Dimensione H 105 mm Dimensione nominale per torretta R9 Dimensionee Ø305mm Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 105 mm Materiale Ottone Numero di porta apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 105 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKR2 9M 20 / 7409122 , 0.21MB , pdfIstruzioni di montaggio Cassetta tonda, livellabile per apertura di ispezione RKR e per tubo RKFR , 0.25MB , pdf
