Cassetta livellabile per apertura di ispezione, RKRNUZD3, acciaio inox 94 | 25 | | R9

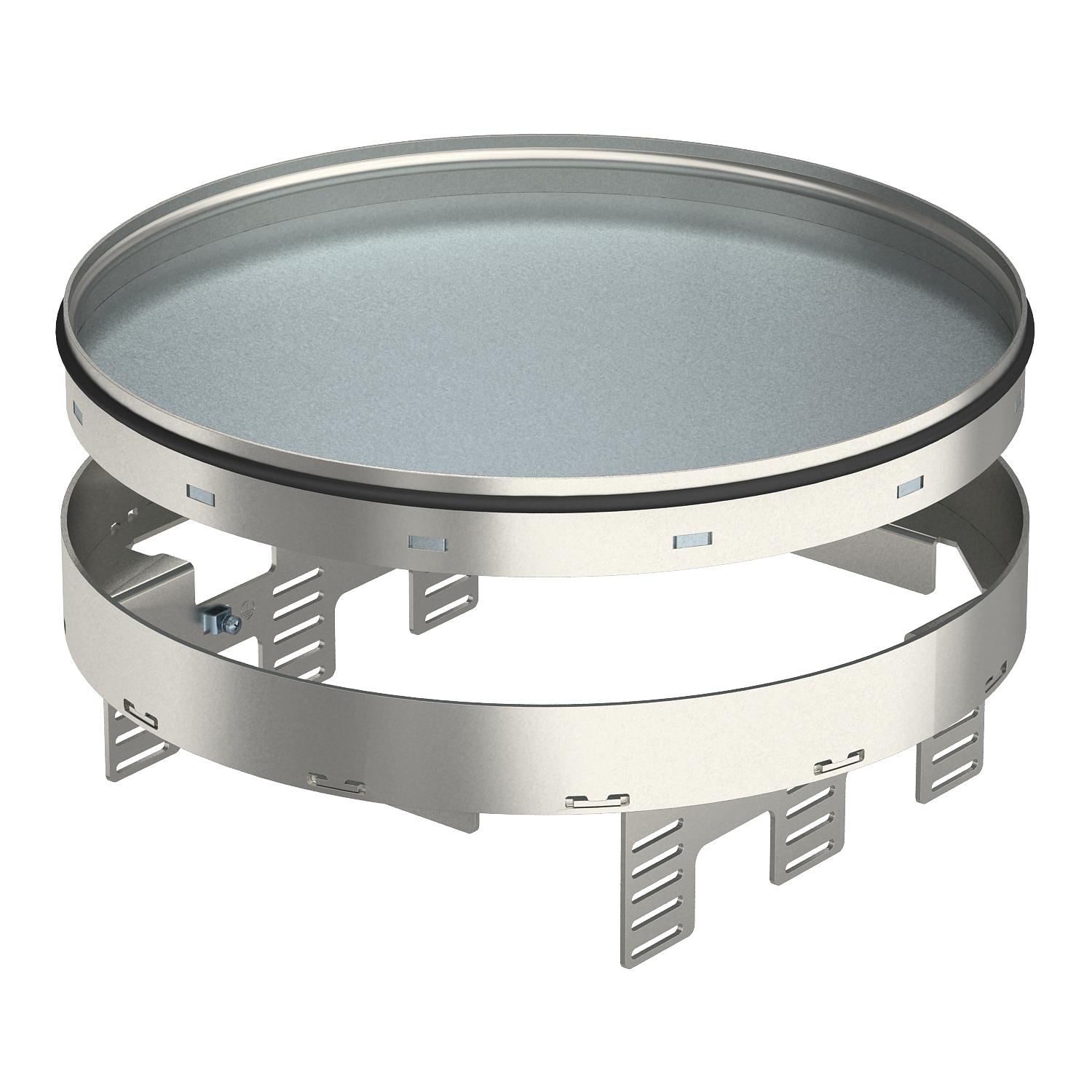

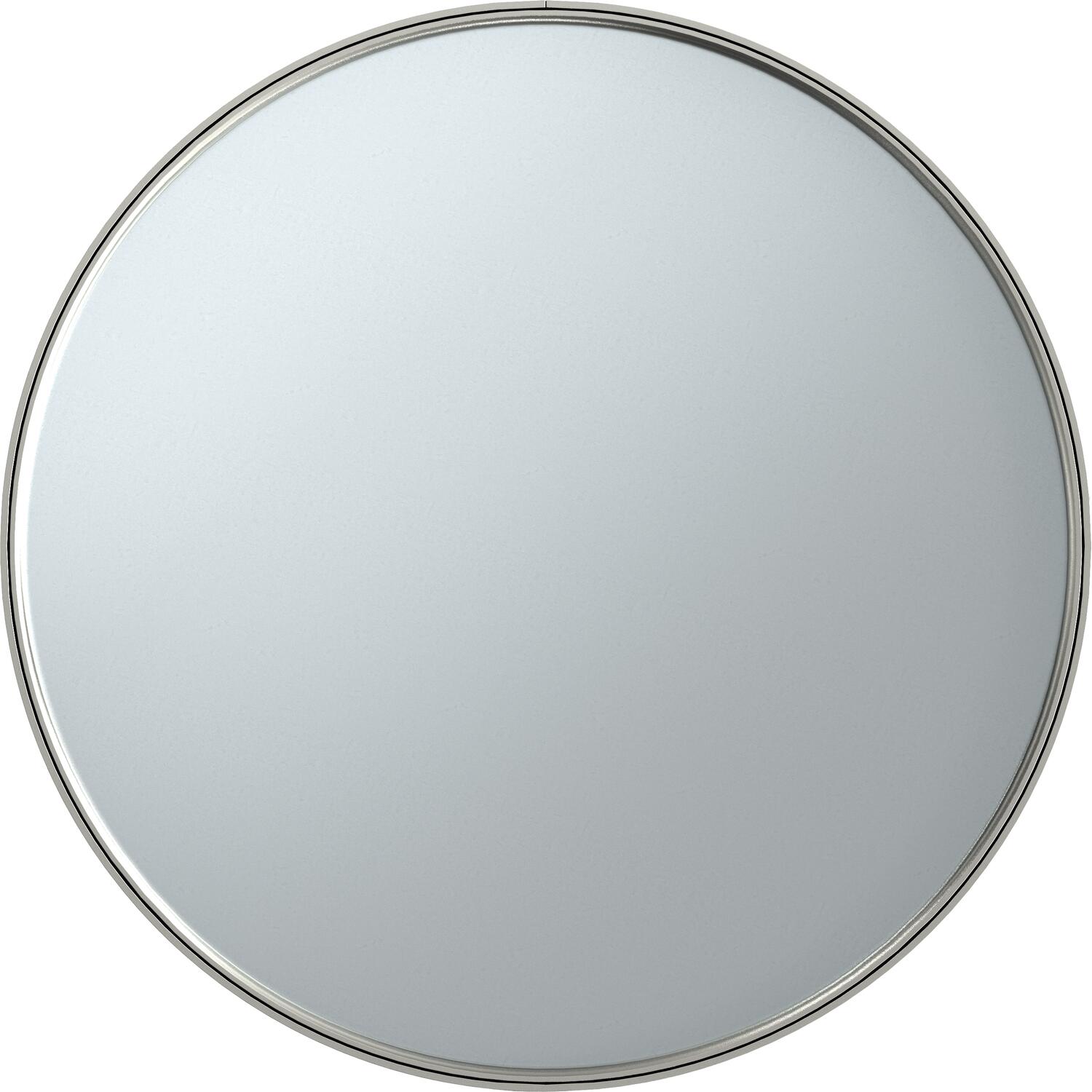

Cassetta livellabile per apertura di ispezione, RKRNUZD3, acciaio inox

N. art. 7409160 | EAN 4012195868743

N. art. / Tipo	7409160 / RKRN2UZD3R9VS25

Altezza pavimento min.	94 mm

Spessore rivestimento pavimento	25 mm

Dimensione nominale per torretta	R9

Descrizione del prodotto

Descrizione del prodotto

Cassetta "cieca" livellabile e separabile dal pavimento, per la creazione di un'apertura d'ispezione di dimensione nominale R9, in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD350-3, ognuna in connessione con un coperchio di montaggio DUG350-3R9 o in UGD350-3R9. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento. Adatto solo per pavimenti lisci.
Cassetta livellabile come cassetta cieca a 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	no
Adatto per incasso nel pavimento doppio	no
Altezza	94 mm
Altezza massetto min.	94 mm
Altezza pavimento min.	94 mm
Carico verticale, grande superficie	fino a 3.000 N
Carico verticale, piccola superficie	fino a 2.500 N
Diametro di montaggio	305

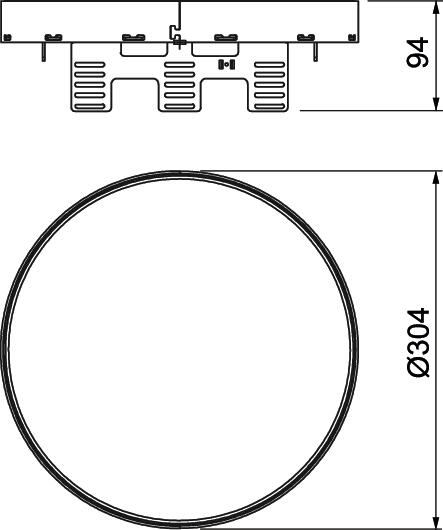

Dimensione H	94 mm
Dimensione nominale per torretta	R9
Dimensionee	Ø305mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP00

Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Larghezza	304 mm
Lughezza.	304 mm
Materiale	Acciaio INOX 1.4301
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	104 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	no

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKRN2UZD3R9VS25	94 mm	25 mm	R9	7409160	pz	1 pz	229,93 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda	NW 350-3 RK	7410556	pz	1 pz	100,01 CHF Prezzo / 1 pz
