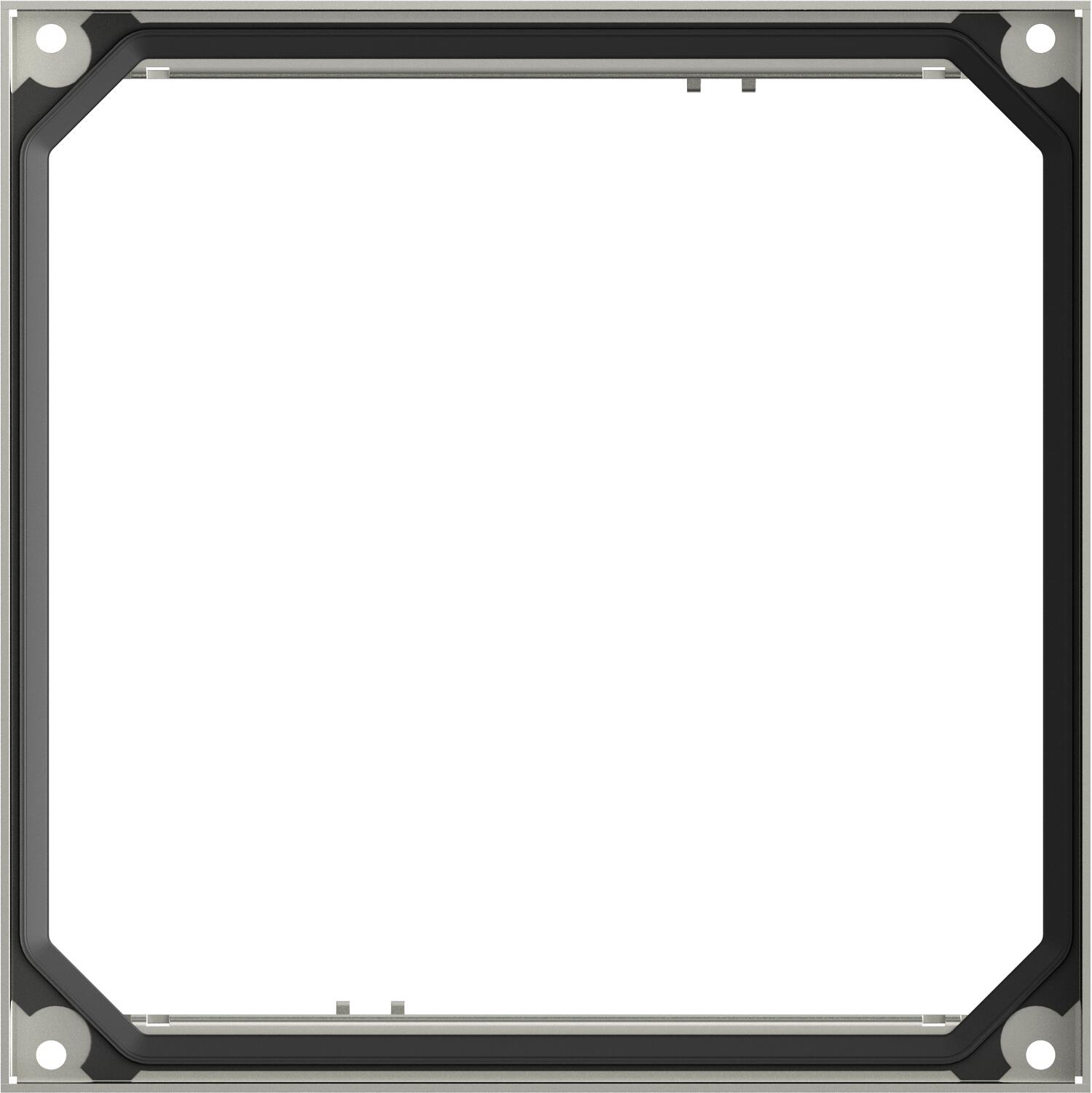

Cassetta livellabile per Tubus, RKFNUZD3, acciaio inox

N. art. 7409378 | EAN 4012195869146

N. art. / Tipo

Altezza pavimento min.

Spessore rivestimento pavimento

Dimensione H

Dimensione nominale per torretta	9

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile e separabile dal pavimento della dimensione nominale 9, per Tubus, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD250-3 o UZD350-3, ognuna in connessione con un coperchio di montaggio DUG../9 o in UGD250-3/9 o UGD350-3/9. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con Tubus, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, for tube bodies, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette for tube body, 3-compartment Three cover plates APMT5 can be installed. The tube body is not included in the scope of delivery.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	90 mm
Altezza pavimento min.	105 mm
Carico verticale, grande superficie	fino a 5.000 N
demesioni per l'installazione	244 mm
Dimensione H	90 mm
Dimensione nominale per torretta	9
Dimensionee	243x243mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Larghezza	243 mm

Lughezza.	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	pz	1 pz	254,81 CHF Prezzo / 1 pz
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	pz	1 pz	262,44 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Tubo telescopico, senza maniglia, per cassetta telaio e cassetta livellabile.	TUK2 V	7428141	pz	1 pz	62,71 CHF Prezzo / 1 pz
Tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	pz	1 pz	55,14 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD250-3 per cassetta quadrata	NW 250-3 QK	7410540	pz	1 pz	52,49 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta quadrata	NW 350-3 QK	7410544	pz	1 pz	51,59 CHF Prezzo / 1 pz
